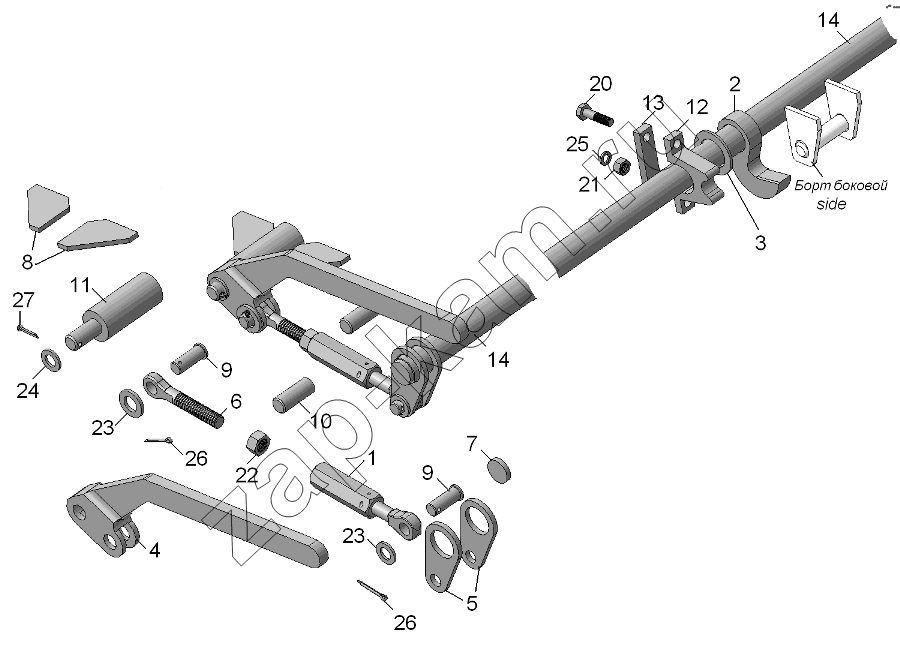

8560-8505010-06 Установка запоров бокового борта
/ НефАЗ-8560
/25.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
20
21
22
23
23
24
25
26
26
27
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 5511-8505060 | Муфта | 2; | |
| 2 | 45142-8500031 | Крюк | 12; | |
| 3 | 45142-8500033 | Шайба | 12; | |
| 4 | 45142-8500036 | Рукоятка запора | 2; | |
| 5 | 45142-8500037 | Кронштейн вала запора | 4; | |
| 6 | 45142-8500038 | Тяга верхняя | 2; | |
| 7 | 45142-8500039 | Заглушка | 4; | |
| 8 | 9674-8517462 | Косынка | 2; | |
| 9 | 5511-8505054 | Палец | 4; | |
| 10 | 45142-8500042 | Упор рукоятки | 2; | |
| 11 | 45142-8505011 | Опора рукоятки | 2; | |
| 12 | 45142-8505012 | Опора вала запора | 12; | |
| 13 | 45142-8505013 | Пластина | 12; | |
| 14 | 8560-8505014-06 | Вал запора | 2; | |
| 20 | 1/13070/21 | Болт ТЕМ10х1,25-6gх40 | 24; | |
| 21 | 1/21647/11 | Гайка | 24; | |
| 22 | 1/21641/11 | Гайка М16х1,5-6Н | 2; | |
| 23 | 1/05202/01 | Шайба плоская 16х28 | 4; | |
| 24 | 1/05204/01 | Шайба плоская 20х35 | 2; | |
| 25 | 1/05168/70 | Шайба пружинная 8 | 24; | |
| 26 | 1/07969/01 | Шплинт разводной 4х25 | 4; | |
| 27 | 1/07972/01 | Шплинт 5х30 | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
