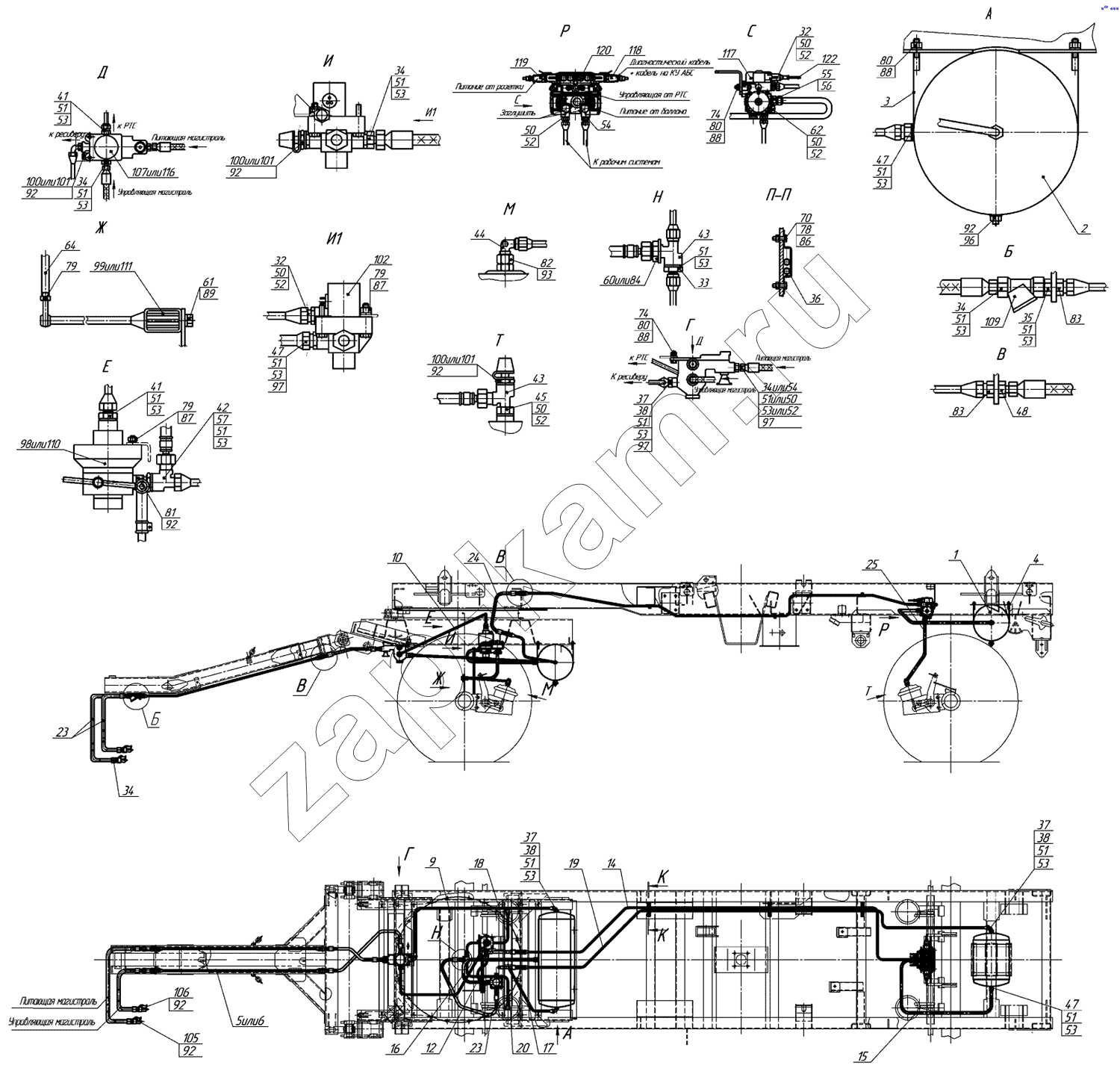

Привод пневматических тормозов (сАБС) 8560-3500001
/ НефАЗ-8560 (2008)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
9
10
12
14
15
16
17
18
19
20
23
23
24
25
32
32
33
34
34
34
34
34
35
36
37
37
37
38
38
38
41
41
42
43
43
44
45
47
47
47
48
50
50
50
50
50
50
51
51
51
51
51
51
51
51
51
51
51
51
51
51
51
52
52
52
52
52
52
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
54
54
55
56
57
60
61
62
64
70
74
74
78
79
79
79
80
80
80
81
82
83
83
84
86
87
87
88
88
88
89
92
92
92
92
92
92
92
93
96
97
97
97
98
99
100
100
100
101
101
101
102
105
106
107
109
110
111
116
117
118
119
120
122
Поз. Артикул Название детали Кол-во
1 96742-3513025 Баллон воздушный емкостью 20 л 1;
2 9674-3513015 Баллон воздушный емкостью 40 л 1;
3 8332-3500040 Хомут 2;
4 9334-3500042 Хомут 2;
5 93341-3506150-07 Трубка 12 мм 2;
6 93341-3506160-07 Трубка 12 мм 2;
9 93341-3506150-07 Трубка 12 мм 1;
10 93341-3506140-07 Трубка 12 мм 1;
12 93341-3506050-07 Трубка 12 мм 1;
14 93341-3506400-07 Трубка от регулятора тормозных сил к клапану АБС12мм 1;
15 8332-3522130 Трубка от клапана АБС к ресиверу (18мм) 1;
16 8332-3522100 Трубка 18мм 1;
17 93341-3506080-07 Трубка 12 мм 1;
18 96741-3506300 Трубка к тормозной камере передней оси правая 1;
19 93341-3506450-07 Трубка к дополнительному ресиверу 1;
20 96741-3506301 Трубка к тормозной камере передней оси левая 1;
23 8602-3506068-01 Шланг гибкий (L=1040мм) 3;
24 96741-3506068-01 Шланг (L=560мм) 2;
25 8602-3506070-01 Шланг гибкий (L=840мм) 4;
30 53205-3506433 Лента спиральная 12х9х11 10;
31 53205-3506435 Лента спиральная 22х18х19 6;
32 8602-3522174-01 Переходник 2;
33 96741-3522223 Штуцер 1;
34 8602-3522224 Штуцер 7;
35 8602-3506093 Штуцер 2;
36 9334-3500029 Скоба 3;
37 9674-3500034 Угольник ввертный 4;
38 9674-3522171 Переходник 4;
39 8332-3500024 Втулка разрезная 2;
41 9674-3522169 Штуцер 2;
42 96741-3506091 Тройник 1;
43 96741-3522222 Тройник 3;
44 861003 Угольник (М16хМ16) 2;
45 96741-3522172-07 Переходник 2;
46 96741-3506523 Кольцо уплотнительное 16;
47 96742-3522175 Штуцер 3;
48 8602-3506238 Штуцер 5;
49 96741-3506525 Кольцо уплотнительное 4;
50 96741-3506524 Кольцо уплотнительное 10;
51 96741-3506527 Кольцо уплотнительное 18;
52 96741-3506544 Скоба 10;
53 96741-3506547 Скоба 18;
54 96931-3506399 Переходник 2;
55 8602-3522175 Штуцер( М24хМ26) 1;
56 8602-3522226 Прокладка (М26) 1;
57 9674-3506231 Переходник 1;
60 96741-3506088 Гайка 1;
61 96741-3522228 Болт 1;
62 9693-3506051-02 Пробка( М16) 4;
63 9674-3506394 Пробка 1;
64 8602-3533033 Штанга 1;
65 53205-3401228 Хомут 16;
70 1/09024/21 Болт М6-6gх20 6;
74 1/59709/21 Болт М8х1,25-6gх35 4;
78 1/58962/11 Гайка М6-6Н 6;
79 1/61008/11 Гайка М8 5;
80 1/21647/11 Гайка 12;
81 1/21644/11 Гайка ЕМ22-6Н 1;
82 1/07914/11 Гайка ЕМ16х1,5-6Н 2;
83 1/07266/11 Гайка низкая М18х1,5-6Н 7;
84 1/07267/21 Гайка ЕМ20х1,5-6Н 1;
86 1/05164/70 Шайба пружинная 6 6;
87 1/05166/70 Шайба пружинная 8 4;
88 1/05168/70 Шайба пружинная 8 12;
89 1/05170/70 Шайба пружинная 12 1;
92 1/02634/60 Прокладка 22х28х1,5 9;
93 1/02570/60 Прокладка 2;
96 100-3513110 Кран слива конденсата 2;
97 СБИТ.305122.003 Сетка СБИТ.305122.003 3;
98 Г-100-3533010 Регулятор тормозных сил 1;
99 Г-100-3533110 Упругий элемент 1;
100 100-3515310 Клапан контрольного вывода 4;
101 100-3515310-01 Клапан контрольного вывода 4;
102 472.1950310 Клапан ускорительный АБС 1;
105 100-3521110 Головка соединительная типа «Палм» 1;
106 100-3521111 Головка соединительная типа «Палм» 1;
107 100-3531008 Воздухораспределитель с краном растормаживания в сборе 1;
109 12.3511310 Фильтр магистральный 2;
110 8007.35.33.010 Регулятор тормозных сил 1;
111 8638.35.33.110 Упругий элемент ускорительной штанги 1;
116 7494.3531010-01 Клапан воздухораспределительный 1;
117 400 500 0810 Клапан АБС с блоком управления «Vario Compact» 1;
118 449 616 1530 Кабель модулятора и диагностики ISO 7638 1;
119 449 225 1000 Кабель питания с розеткой iso 7638 1;
120 449 712 0230 Удлинитель кабеля датчика 2;
122 449 712 0700 Удлинитель кабеля 2;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
