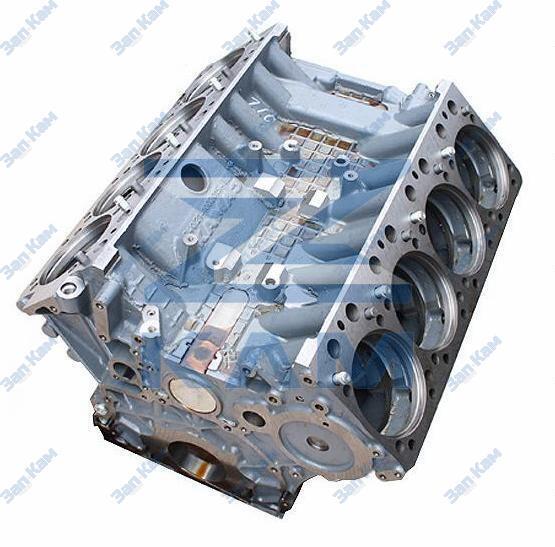

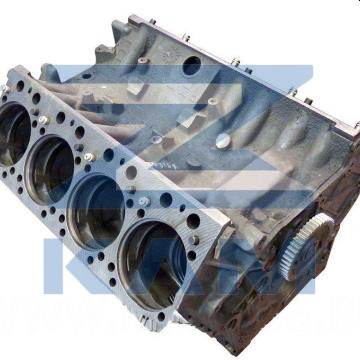

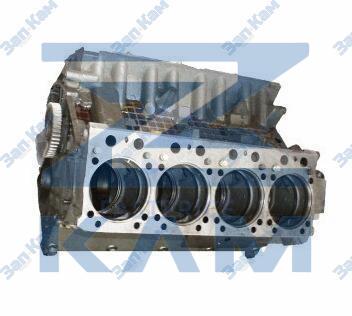

Блок цилиндров КамАЗ Евро-1,-2 (под ТНВД Ярославль)

Описание

740.21-1002011 – в сборе с крышками подшипников коленвала, без заглушек.

740.21-1002012 – в сборе без гильзы цилиндров  (дополнительно на блок 740.21-1002011 устанавливаются заглушки 740-1002080, 740-1002404, 740-1002524-01, 7406-1002318, втулки 740-1003035)

740.21-1002010 – в сборе с крышками подшипников коленвала и заглушками, c гильзами цилиндров

Несовместим с блоком предыдущего поколения, имеет отличия:

• увеличенный диаметр основной масляной магистрали и каналов;
• увеличены места под установку распределительного вала;
• 2 отверстия под крепление теплообменника;
• дополнительные каналы для установки теплообменника;
• обработанные бобышки под установку форсунок охлаждения поршней;
• отверстия под датчик управления муфтой.

Блок цилиндров является основной корпусной деталью двигателя и представляет собой отливку из чугуна с вермикулярным графитом.

Отливку подвергают искусственному старению для снятия термических напряжений, что позволяет блоку сохранить правильные геометрические формы и размеры в процессе эксплуатации.

Два ряда полублоков под гильзы цилиндров, отлитых как одно целое с верхней частью картера, расположены под углом 90° один к другому.

Левый ряд расточек под гильзы смещен относительно правого вперед (к вентилятору) на 29,5 мм, что обусловлено установкой на каждую шатунную шейку коленчатого вала двух шатунов.

Каждая расточка имеет два соосных цилиндрических отверстия, выполненные в верхнем и нижнем поясах блока, по которым центрируются гильзы цилиндра, и выточки в верхнем поясе, образующие кольцевые площадки под бурты гильз. Чтобы обеспечить правильную посадку гильзы в блоке, параметры плоскостности и перпендикулярности упорной площадки под бурт гильзы относительно оси центрирующих расточек выполняются с высокой точностью.

На нижнем поясе выполнены две канавки под уплотнительные кольца, которые предотвращают попадание охлаждающей жидкости из полости охлаждения блока в полость масляного картера двигателя.

Бобышки отверстий под болты крепления головок цилиндров выполнены в виде приливов к поперечным стенкам, образующим рубашку охлаждения, равномерно распределены вокруг каждого цилиндра.

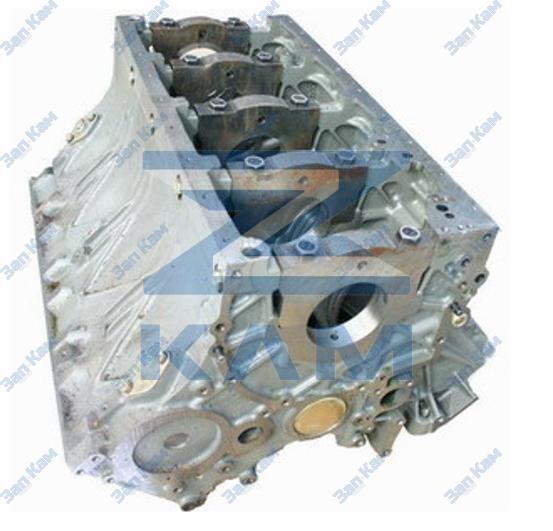

Картерная часть блока связана с крышками коренных подшипников коренными и стяжными болтами. Центрирование крышек коренных подшипников производится горизонтальными штифтами 8 (рисунок 11), которые запрессованы на стыке между блоком и крышками, но большей частью входящими в блок для предотвращения их выпадения при снятии крышек.

Рисунок 11 – Установка крышек подшипников коленчатого вала

1 – крышка подшипника; 2 – коленчатый вал; 3 – болт крепления крышки; 4 – болт стяжной крепления крышки подшипника левый; 5 – болт стяжной крепления крышки подшипника правый; 6 – шайба; 7 – блок; 8 – штифт.

Кроме того, крышка пятой коренной опоры центрируется в продольном направлении двумя вертикальными штифтами, обеспечивающими точность совпадения расточек под упорные полукольца коленчатого вала на блоке и на крышках.

Расточка блока цилиндров под вкладыши коренных подшипников производится в сборе с крышками, поэтому крышки коренных подшипников невзаимозаменяемы и устанавливаются в строго определенном положении. На каждой крышке нанесен порядковый номер опоры, нумерация которых начинается с переднего торца блока.

В картерной части развала блока цилиндров в виде бобышек выполнены направляющие толкателей клапанов. Ближе к заднему торцу между четвертым и восьмым цилиндрами, для улучшения циркуляции охлаждающей жидкости, выполнена перепускная труба полости охлаждения. Одновременно она придает блоку еще и дополнительную жесткость. Параллельно оси расточек под подшипники коленчатого вала выполнены расточки под втулки распределительного вала увеличенной размерности.

Диаметры масляных каналов в блоке цилиндров увеличены.

В нижней части цилиндров отлиты, заодно с блоком, бобышки под форсунки охлаждения поршней.

С целью установки на блок фильтра с теплообменником на правой стороне увеличина, по сравнению с двигателем 740.10, площадка под фильтр, введены два дополнительных крепежных отверстия и сливное отверстие из фильтра.

В переходный период освоения производства в составе двигателя 740.30-260 может быть использован блок цилиндров с доработанными привертными направляющими толкателей, со втулками распределительного вала увеличенной размерности, без увеличенных маслоканалов, без фиксации крышек коренных подшипников по горизонтальным штифтам.

Моменты затяжки болтов крепления – 73,5…93 Н м (7,5…9,5 кгс м).
