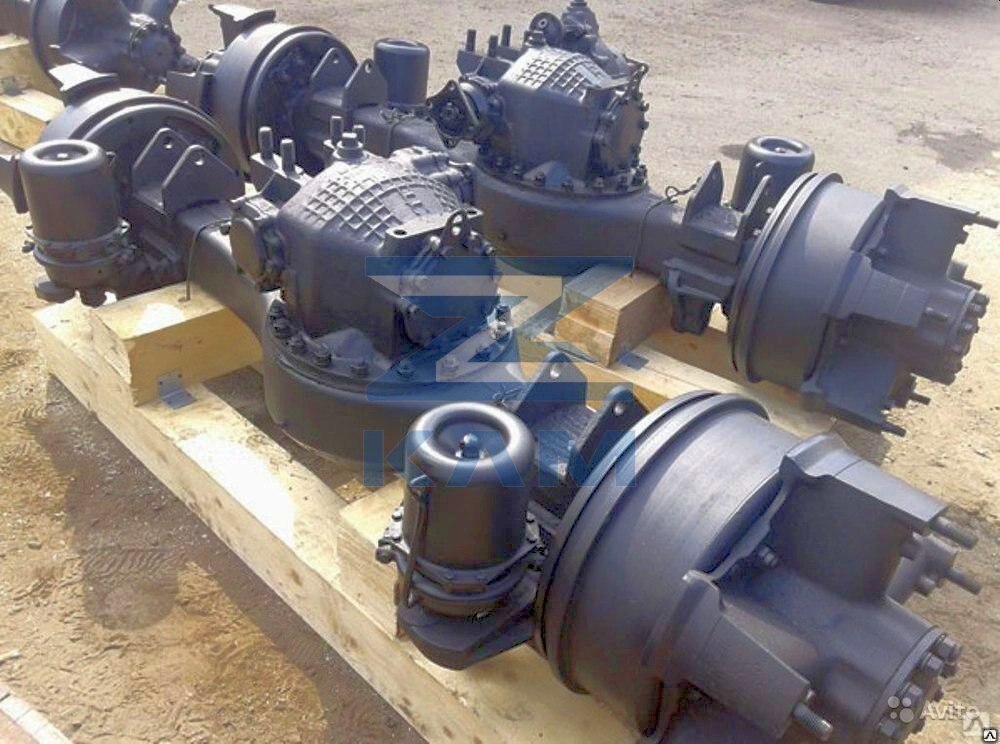

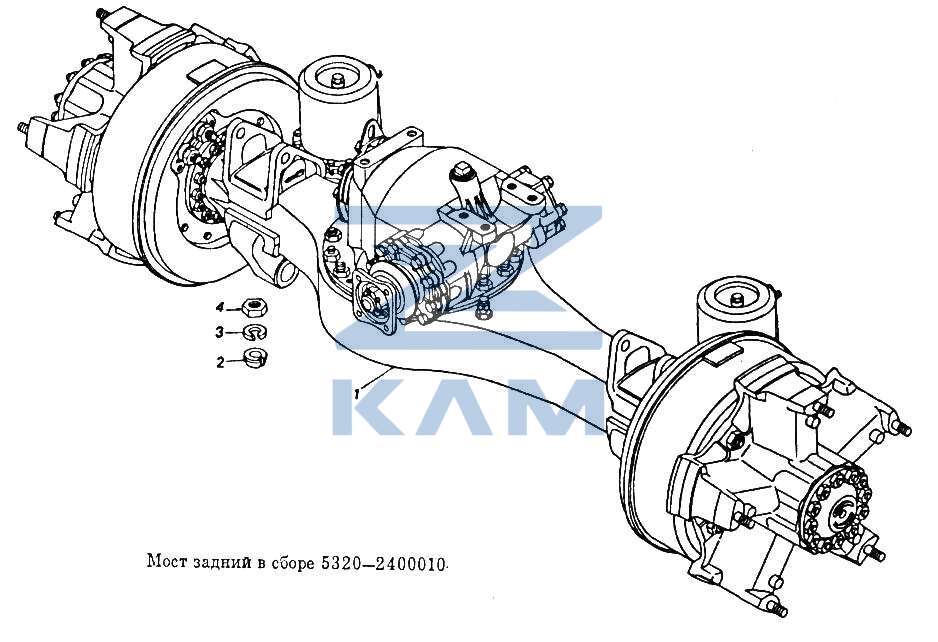

Мост задний КАМАЗ 5320 (49 зуб., 8 тонн) в сборе

Мост поставляется на специальной подставке. Первая комплектация: картер моста, редуктор, ступицы, барабаны, колодки, энергоаккумуляторы, кронштейны, полуоси и др.

Замена заднего моста КАМАЗ

Снятие заднего моста

1. Выверните пробку КГ на ¾ сливного отверстия картера заднего моста и слейте масло.
2. Поднимите заднюю часть автомобиля; установите под раму подставку и опустите на нее автомобиль.
3. Затормозите задние колеса автомобиля стояночным тормозом; отверните гайки М18 крепления наружного заднего правого колеса, подкатите тележку и снимите его.
4. Снимите приставочное кольцо; подкатите тележку и снимите внутреннее заднее правое колесо.
5. Повторите работы 3 и 4 для левых колес заднего моста.
6. Ослабьте накидные соединительные гайки М20 стояночного н рабочего тормозов от тройников развода воздуха, крепящихся па лонжеронах рамы, и выверните шланги из тройников развода воздуха, крепящихся на картере заднего моста
   Ключи гаечные 17 и 24 мм (28, 29)
7. Отверните гайки М14 болтов крепления фланца карданного вала привода заднего моста к фланцу ведущей конической шестерни главной передачи, выньте болты и отведите карданный вал в сторону.
8. Отверните гайку М10 крепления кронштейна горизонтальной тяги регулятора тормозных сил к заднему мосту и отведите тягу.
   Ключ гаечный 17 мм, Ключ гаечный 22 мм
9. Подведите под задний мост подъемник и вывесите мост
   Подъемник модели П-113
10. Отверните гайки М20 кронштейна верхней задней реактивной штанги, снимите пружинные шайбы, разжимные втулки, и отведите ее вверх.
    Ключ гаечный 30 мм
11. Отверните гайку МЭО крепления шарового пальца левой нижней задней реактивной штанги и отведите ее в сторону
    Ключ гаечный 46 мм
12. Повторите работу 11 для нижней правой задней реактивной штанги
13. Расшплинтуйте палец задней опоры левой рессоры, снимите шайбу и выньте палец.
    Пассатижи
14. Повторите работу 13 для пальца задней опоры правой рессоры.
15. Поднимите заднюю часть автомобиля и уберите подставку
    Кран-балка (1), подставка (61)
16. Выкатите подъемник с задним мостом из-под автомобиля; подставьте под раму автомобиля подставку и опустите его
    Подъемник модели П-113 (9), кран-балка
17. Снимите задний мост с подъемника и установите его на тележку.

Установка заднего моста

1. Снимите задний мост с тележки и установите его на подъемник.
   Тележка для транспортировки агрегатов и узлов автомобилей модели ОПТ-883М (8)
2. Поднимите заднюю часть автомобиля и уберите подставку.
   Кран-балка (1), подставка (61)
3. Подкатите задний мост на подъемнике под задние концы рессор.
   Подъемник модели П-113 (9)
4. Установите подставку под заднюю часть автомобиля и опустите его.
   Подъемник модели П-113 (9), подставка (61)
5. Поднимите мост подъемником.
6. Вставьте палец задней опоры левой рессоры, поставьте шайбу и зашплинтуйте палец. Пассатижи (48)
7. Повторите работу 6 для пальца задней опоры правой рессоры.
8. Вставьте шаровой палец левой нижней задней реактивной штанги в отверстие кронштейна заднего моста и, навернув гайку МЗО крепления шарового пальца, затяните ее. Момент затяжки – 35 кгс-м.
   Ключ гаечный 46 мм (32), головка сменная 36 мм (43), ключ динамометрический (19)
9. Повторите работу 8 для правой верхней задней реактивной штанги.
10. Совместите отверстия кронштейна верхней задней реактивной штанги со шпильками, наденьте разжимные втулки на шпильки и наденьте кронштейн на них, поставьте пружинные шайбы, наверните гайки М20 и затяните их. Момент затяжки 18-22 кгс-м.
    Ключ гаечный 30 мм (30), головка сменная 30 мм (40), ключ динамометрический (19)
11. Опустите шток подъемника и отведите его в сторону.
    Подъемник модели П-113 (9)
12. Присоедините кронштейн крепления горизонтальной тяги регулятора тормозных сил к заднему мосту и закрепите его, затянув гайку М10.
13. Поднимите карданный вал привода заднего моста и присоедините его к фланцу ведущей конической шестерни главной передачи, совместив отверстия во фланцах; вставьте в отверстия болты М14, наденьте на них пружинные шайбы, наверните гайки М14 и затяните их.
14. Вверните шланги в тройники развода воздуха стояночного и рабочего тормозов, крепящихся на картере заднего моста. Затяните накидные соединительные гайки М20 гибких шлангов к тройникам развода воздуха, крепящихся на лонжеронах рамы. Ключи гаечные 17 и 24 мм (26, 29)
15. Установите внутреннее заднее колесо на ступицу; наденьте проставочное кольцо; установите наружное заднее правое колесо на шпильки; наверните гайки М18 и затяните их.
    Гайковерт для гаек колес модели И-ЗОЗМ (2), головка сменная 27 мм (39), ключ динамометрический (19), тележка для снятия и установки колес грузовых автомобилей модели 1115М (6)
16. Повторите работу 15 для левых колес заднего моста.
17. Проверьте величину хода штоков тормозных камер заднего моста. При необходимости произведите регулировку тормозов.
    Ключ гаечный 12 мм, (26), металлическая линейка (53)
18. Поднимите заднюю часть автомобиля; уберите подставку и опустите автомобиль.
    Кран-балка (1), подставка (61)
19. Выверните пробку КГ ¼ заливного отверстия картера заднего моста и залейте в картер масло. Вверните и затяните пробку КГ ¼ заливного отверстия.
    Ключ гаечный 22 мм (29), бак маслораздаточный модели 133М (12)
20. Проверьте работу заднего моста.
    Подъемник модели М-113 (9)
21. Затяжку гаек производить равномерно (через одну гайку в 2-3 приема). Момент затяжки 25—30 кгс-м.

Необходимо провести Регулировку тормозов. Применять масло трансмиссионное ТСп-14, ТУ 38-101488—74. Заливать масло в картер заднего моста до появления течи масла из открытого контрольного отверстия.

Перегрев подшипников ступиц колес и подшипников редуктора не допускается.
