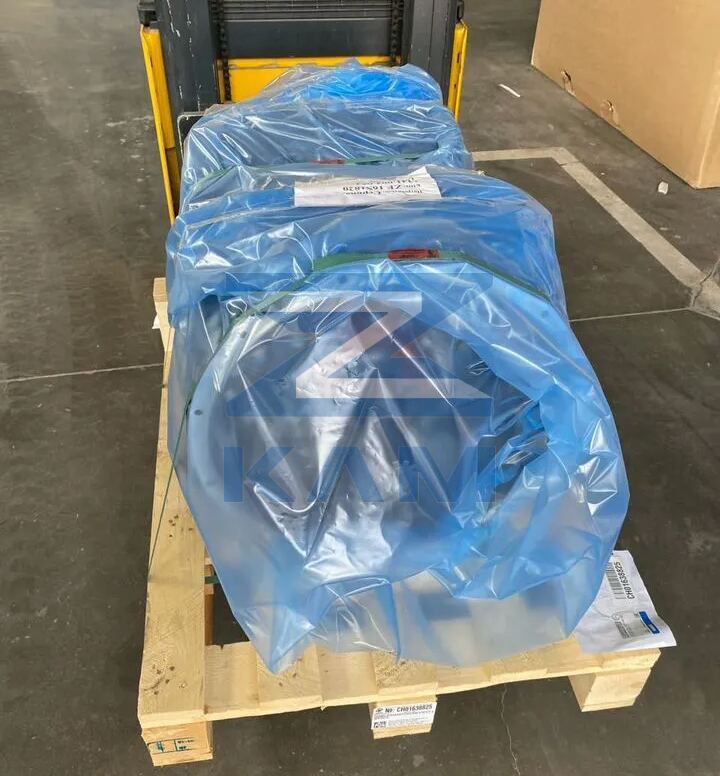

КПП ZF – 16S 1820 TO -074 (взамен 16S 151)
1341.002.074на КАМАЗ, с коротким сапуном.
ZF-Ecosplit – 16 ступенчатая механическая коробка передач 3-го поколения. 1341002074.
|
Новая, бывш. завод ЗФ Кама (ПАО КАМАЗ), офиц. гарантия в наличии |
672 350 ₽ |
|
|
Восстановленная, гарантия 6 мес. под заказ: 4-7 дней |
384 200 ₽ |
Variation Image
Модификации / комплектации
КПП ZF – 16S 1820 TO -123 на КАМАЗ-5490 (тросик.переключ)
- Новый / в наличии - 717 550 ₽
- Снята с нового силового агрегата / в наличии - 686 700 ₽
КПП ZF – 16S 1820 TO -132 КамАЗ 6540
- Новая демонтированная, без пробега, снята с нового силового агрегата. гарантия 6 мес. / в наличии - 593 250 ₽
- Восстановленная, гарантия 6 мес. / под заказ: 4-7 дней - 412 450 ₽
КПП ZF – 16S 1820 TO -117 КАМАЗ (с ПГУ и датчиком скорости KITAS, ан. 16S151)
- Восстановленная, гарантия 6 мес. / в наличии - 468 700 ₽
16-ступенчатая коробка передач модели ZF 16S.1820 / 16S.151 TO устанавливается на шасси, самосвалы, магистральные автомобили КАМАЗ тяжелого семейства.
Коробка передач состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой. Высшая передача — повышающая.
Делитель передач — механический, состоит из 2 пар цилиндрических шестерен и синхронизатора. Управление делителем пневматическое.
Масса коробки передач составляет – 290 кг.
Максимальный крутящий момент – 1850 Нм.
Передаточные числа
| Номер передачи | Передаточные числа |
| 1 | 13,74 |
| 2 | 11,54 |
| 3 | 9,44 |
| 4 | 7,93 |
| 5 | 6,5 |
| 6 | 5,46 |
| 7 | 4,57 |
| 8 | 3,84 |
| 9 | 3,01 |
| 10 | 2,53 |
| 11 | 2,07 |
| 12 | 1,74 |
| 13 | 1,42 |
| 14 | 1,2 |
| 15 | 1 |
| 16 | 0,84 |
| ЗХ 1 | 12,86 |
| ЗХ 2 | 10,8 |
Коробки передач 16S.1820 TO из следующих основных частей:
• четырехступенчатая основа с передачей для движения задним ходом
• подключаемый за ней задний делитель планетарного исполнения
• встроенная группа Сплиттера – предварительного выбора передаточного отношения
Технические характеристики КПП 16S.1820 TO
| Подшипники валов: | Роликовые конические |
| Подшипники шестерен | Роликовые игольчатые с сепараторами без колец |
| Синхронизаторы | Инерционного типа, муфтовые со стальными фрикционными кольцами, покрытыми молибденом |
| Шестерни | С косыми зубьями, постоянного зацепления |
| Привод тахографа | Бесконтактный, индуктор 6 выступов |
| Система смазывания | Все детали смазываются разбрызгиванием, подшипники шестерен коробки передач, делителя и демультипликатора имеют, кроме того, дополнительную подпитку от масляного насоса |
| Отбор мощности | Сзади от торца промежуточного вала основного редуктора |
| Управление коробкой передач | Механическое, с дистанционным приводом для основного редуктора (возможен вариант с серво-усилителем), пневматическое преселекторное для делителя, пневматическое для демультипликатора |
| Усилие на рычаге переключения передач, Н (кгс), не более | 150(15) |
Комплектации КП 16S.1820 TO
| Обозначение КП | Номер спецификации | Фланец | Крышка заднего подшипника первичного вала Картер сцепления, рычаг и вилка (если не серийные) | Первичный вал КП (шлицы) и вторичный вал | Крышка заднего подшипника вторичного вала в сборе и деталь | Примечание |
| 16 S 1820 TO | 1341.002.073/1341.002.074 | торцевые шлицы 1297.333.110 | 1315.302.136 крышка 1315.368.025 вилка 1316.301.064 картер | 1315.302.153 SAE10C 2” 1315.304.131 | 1315.231.004 1315.301.220 | стандартное исполнение |
| 1341.002.089 | 1315.302.136 крышка 1315.368.025 вилка 1316.301.064 картер | стандартное исполнение с длинным сапуном | ||||
| 1341.002.117 | 1315.302.136 крышка 1315.368.025 вилка 1316.301.064 картер | стандартное исполнение с ПГУ и датчиком скорости KITAS | ||||
| 1341.002.123 | 1315.302.136 крышка 1315.368.025 вилка 1316.301.064 картер | модификация на КАМАЗ-5490 с тросовым механизмом переключения передач | ||||
| 1341.002.075/1341.002.076 | 1315.302.136 крышка 1315.368.025 вилка 1316.301.092 картер | герметичная | ||||
| 1341.002.082 | 1315.302.136 крышка 1315.368.025 вилка 1316.301.064 картер | для автомобиля с правым рулем |
- 1341.002.074 – КАМАЗ с коротким сапуном
- 1341.002.089 – КАМАЗ с длинным сапуном
- 1341.002.117 – КАМАЗ с ПГУ и датчиком скорости KITAS
- 1341.002.121 – УРАЛ
- 1341.002.123 – КАМАЗ-5490 с тросовым механизмом переключения
|
| ||||
| Размеры | ||||
|---|---|---|---|---|
| ||||
