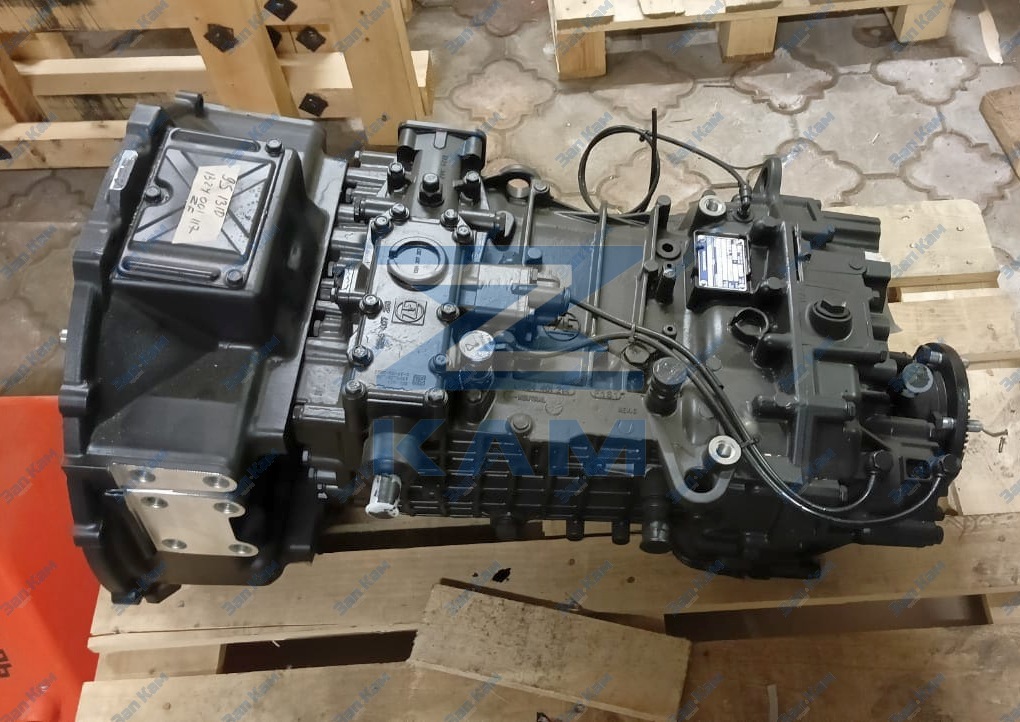

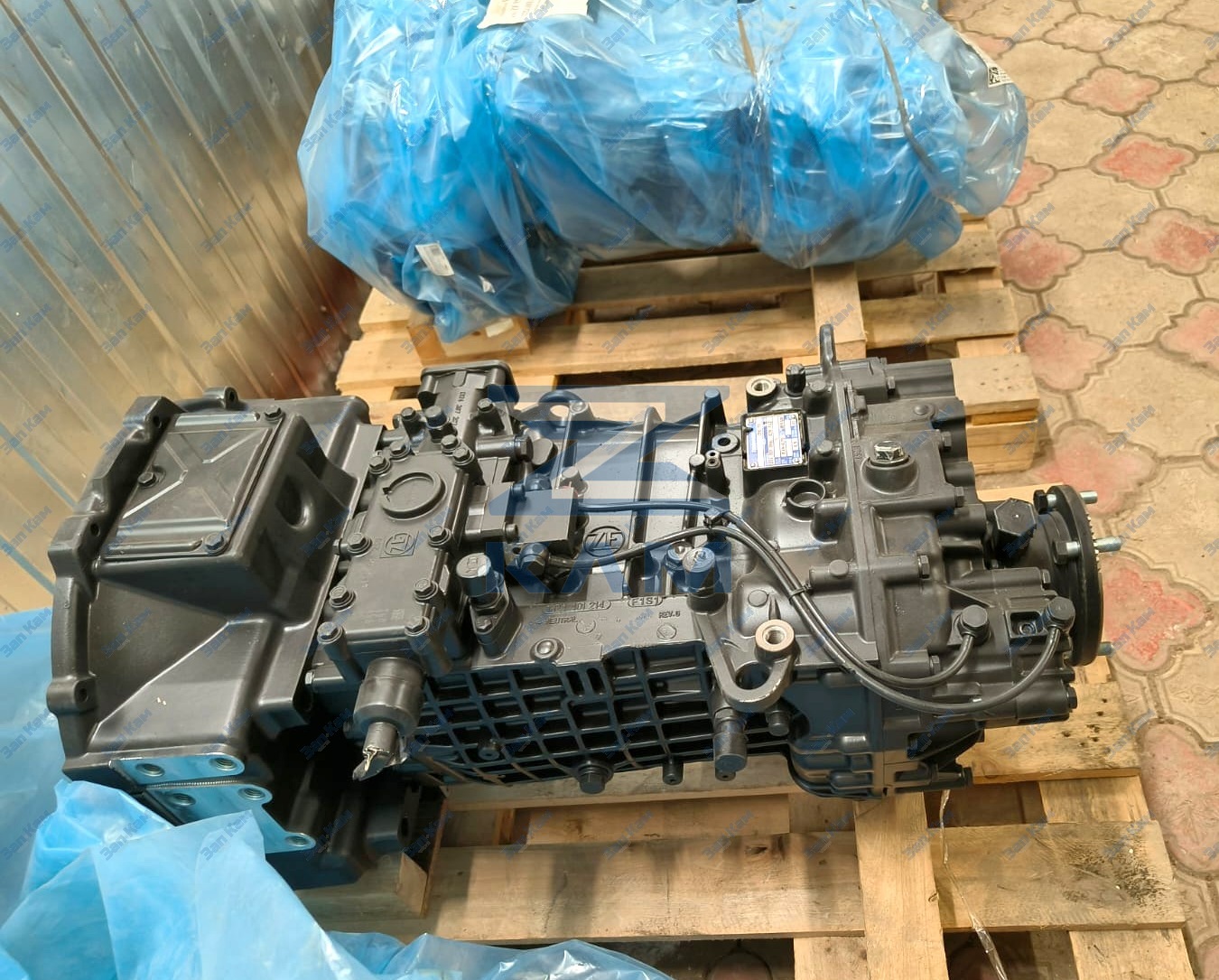

КПП ZF – 9S 1310 (-098) / ЦФ КАМА
1324.001.098/102Самая распространенная модификация на КАМАЗ (подходит вместо модификаций .117 и .102).
Заправлена маслом.
|
Новая, ПАО КАМАЗ (бывш.завод ZF KAMA), офиц. гарантия в наличии |
492 500 ₽ |
|
|
Восстановленная, гарантия 6 мес. под заказ: 4-7 дней |
387 590 ₽ |
Variation Image
Модификации / комплектации
КПП ZF – 9S 1310 -117 с ПГУ и датчиком скорости
- Восстановлен. / под заказ: 4-7 дней - 387 590 ₽

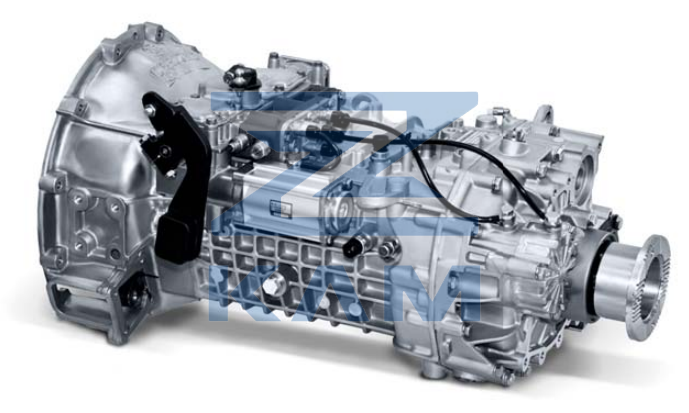

9-ступенчатая коробка передач модели ZF 9S.109 / 9S.1310 TO устанавливается на шасси, самосвалы, транспортные автомобили КамАЗ средней грузоподъемности.
Коробка передач состоит из основного пятиступенчатого редуктора и демультипликатора. Понижающая передача основного редуктора используется только в нижнем диапазоне работы демультипликатора. Передачи переднего хода в основном редукторе включаются синхронизаторами, задняя и пониженные передачи — зубчатой муфтой.
Демультипликатор планетарный, автоматически переключается с помощью пневматического клапана синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.
| Масса коробки передач | 190 кг |
| Максимальный крутящий момент | 1300 Нм. |
| Объем масла при смене масла | 8л. |
| Объем масла при первой заправке | 9л. |
| Рекомендуемое масло | ZF ECOFLUID M SAE 75W-80 |
| Масла с допуском TE-ML 02 – 02B | BP ENERGEAR HT 80W-90 CASTROL SYNTRAX UNIVERSAL 80W-90 GAZPROMNEFT GL-4/GL-5 75W-90 ENI ROTRA LSX 75W-90 LUKOIL TRANSMISSION UNI 80W-90 LIQUI MOLY VOLLSYN. HYPOID GETR.ÖL TRUCK (75W-90) ROSNEFT KINETIC MT 80W-90 ROLF TRANSMISSION S9 AGE 75W-90 SHELL SPIRAX S3 AM 80W-90 SHELL SPIRAX S6 ADME 75W- 90 ELF TRANSELF SYNTHESE FE 75W-90 TOTAL TRANSMISSION DUAL 9 FE 75W-90 VALVOLINE HEAVY DUTY AXLE OIL PRO 80W-90 KAMAZ G-PROFI SERVICE LINE GL-4/GL-5 75W-90 ZF ECOFLUID X SAE 80W-90 |
| Масла с допуском TE-ML 02 – 02E | CASTROL SYNTRANS Z LONG LIFE 75W-80 CASTROL TRANSMAX MANUAL Z LONG LIFE 75W-80 CASTROL SYNTRANS Z LONG LIFE 75W-80 CASTROL TRANSMAX MANUAL Z LONG LIFE 75W-80 TOTAL TRANSMISSION GEAR 9 FE 75W-80 |
Передаточные числа
| Номер передачи | Передаточные числа |
| Crawler | 9.48 |
| 1 | 6.58 |
| 2 | 4.68 |
| 3 | 3.48 |
| 4 | 2.62 |
| 5 | 1.89 |
| 6 | 1.35 |
| 7 | 1.00 |
| 8 | 0.75 |
| R | 8.97 |
Коробки передач 9S.1310 из следующих основных частей:
• четырехступенчатая основа с передачей для движения задним ходом
• подключаемый за ней задний делитель планетарного исполнения
• встроенная группа Сплиттера – предварительного выбора передаточного отношения
Комплектации КП ZF ECOMID
| Обозначение КП | Номер спецификации | Фланец | Крышка заднего подшипника первичного вала Картер сцепления, рычаг и вилка (если не серийные) | Первичный вал КП (шлицы) и вторичный вал | Крышка заднего подшипника вторичного вала в сборе и деталь | Примечание |
| 9 S 1310 TO | 1324.001.098 | торцевые шлицы 1304.338.097 | 1304.302.350 крышка 6060.306.089 вилка 6060.201.249 картер |
1324.302.029 SAE10C 1,75’’ 1324.304.005 | 1304.135.005 1304.301.410 | стандартное исполнение |
| 1324.001.101 | для автомобиля с правым рулем | |||||
| 1324.001.102 | 1304.302.350 крышка 6060.306.089 вилка 6060.201.432 картер |
герметичная |
1324.001.126 – Модификация на МАЗ, отличается механизмом переключения.
1324.001.121 – Модификация на УРАЛ.
Дополнительные агрегаты
Коробка передач ZF-Ecomid в зависимости от исполнения транспортного средства может оснащаться следующими дополнительными агрегатами:
• Приводимые от сцепления коробки отбора мощности (например: N1) для монтажа со стороны вала отбора мощности.
• Коробка отбора мощности с синхронным приводом (например: N…PL) для монтажа со стороны вала отбора
мощности.
В качестве бюджетного варианта можем предложить коробку передач КамАЗ бывший в эксплуатации, прошедшую капитальный ремонт.
Гарантия на восстановленную коробку составит 3-6 месяца.
|
| ||||
| Размеры | ||||
|---|---|---|---|---|
| ||||
