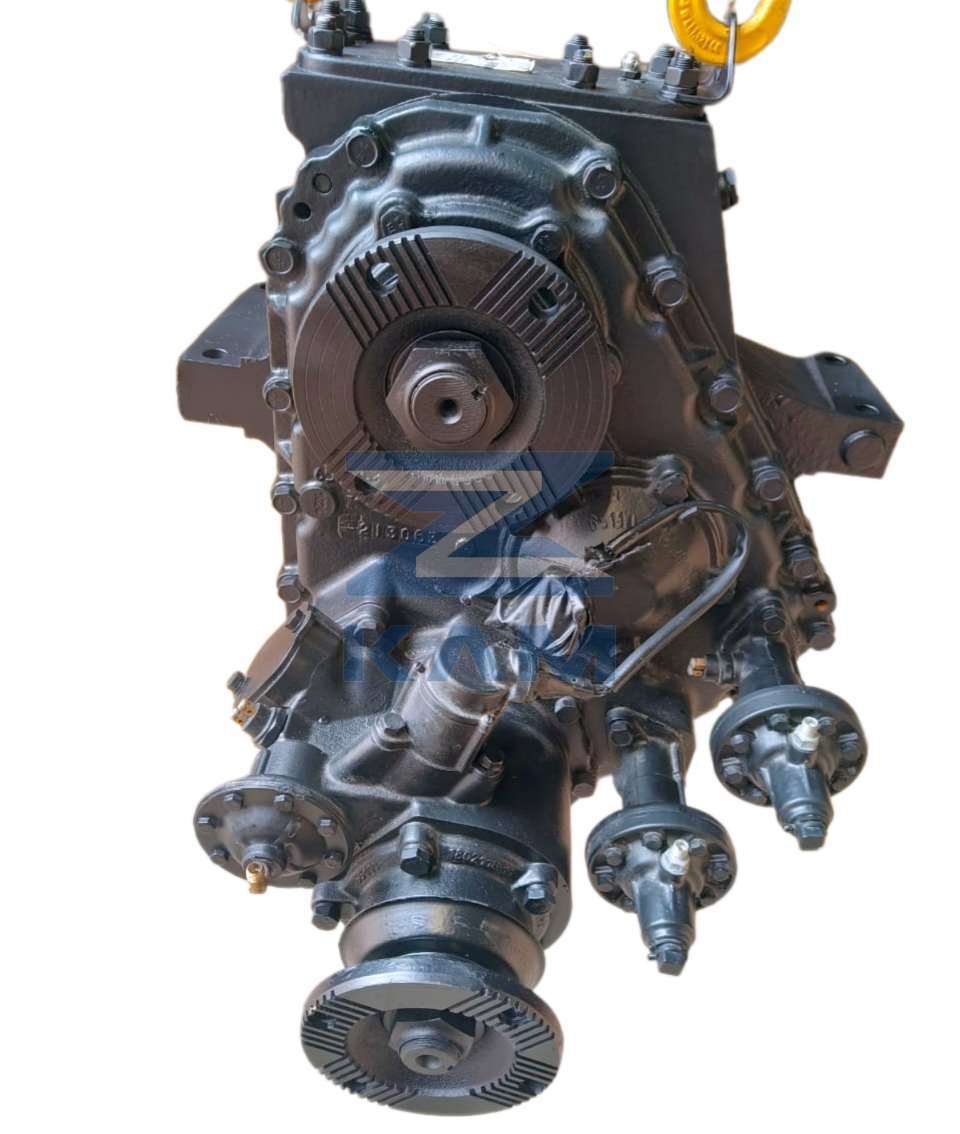

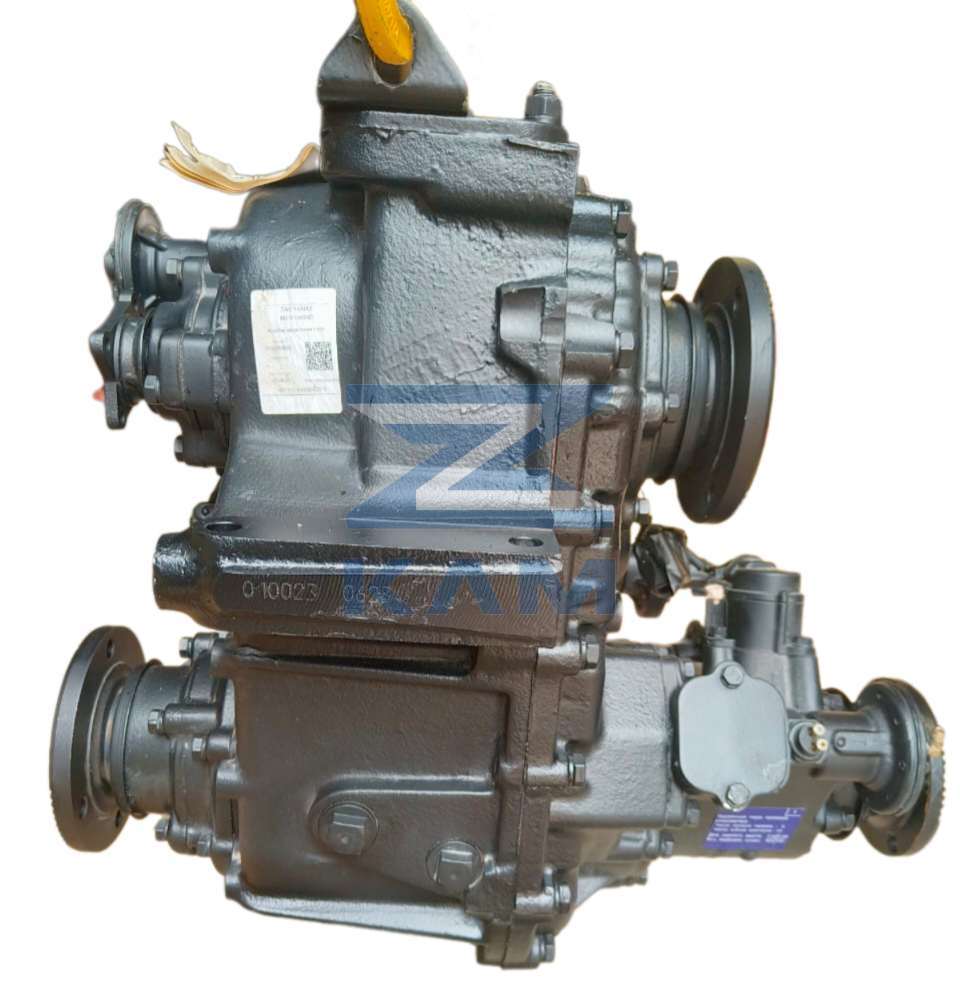

Коробка раздаточная КАМАЗ 65111 с КОМ в сборе

Раздаточная коробка предусматривает два режима движения автомобиля: по бездорожью (в раздаточной коробке включается низшая передача) и по дорогам общего пользования (в раздаточной коробке включается высшая передача).

Двухступенчатая РК, установленная на КамАЗах, состоит из следующих деталей:
– Картер.
– Валы: главный(первичный), промежуточный, вал привода переднего моста, вал для отбора мощности и вал привода задних мостов.
– Шестерня передач.
– Центральный привод управления.
– Межосевой дифференциал.

Технические характеристики

Признаки неисправности раздаточной коробки

– Повышенный шум и стук при работе в результате износа подшипников, валов и зубчатых колёс.
– Произвольное отключение передач в результате износа зубьев муфт зубчатых колес и кареток включения, лапок вилок переключения.
– Затрудненное включение передач в результате износа деталей раздаточной коробки, заедания штоков переключения передач, включения блокировки дифференциала и включения коробки отбора мощности (КОМ).
– Механические повреждения, нарушающие ее нормальную работу – пробоины, трещины в зоне опор крепления, срыв резьбы под болты крепления крышек и прочие.

65111-1800020 Коробка раздаточная с коробкой отбора мощности

Проверка правильности сборки раздаточной коробки

Проверить правильность сборки раздаточной коробки и испытать ее на герметичность:

1. Включение и выключение передач и блокировки дифференциала должны производиться свободно, без заеданий.

2. При вращении фланца привода задней тележки фланец привода переднего моста должен вращаться в противоположную сторону. При этом допускается ведение первичного вала, устраняемое приложением к фланцу первичного вала момента сил не более 4,9 Н • м (0,5 кгс • м).

3. При подаче воздуха под давлением 588—785 кПa (6—8 кгс/см 2 ) в механизм блокировки дифференциала последний должен быть заблокирован, т.е. при вращении фланца вала привода задней тележки фланец привода переднего моста должен вращаться в ту же сторону.

4. При вращении первичного вала (когда дифференциал разблокирован), если затормозить один из фланцев выходных валов, фланец другого выходного вала должен вращаться, при этом не допускаются резкие стуки в раздаточной коробке.

5. При подаче воздуха под давлением 588—785 кПa (6—8 кгс/см2) в механизм управления низшей передачи (включена нейтраль) фланцы привода переднего моста и задней тележки не должны вращаться при вращении первичного вала.

При подведенном воздухе в механизм управления низшей передачей подать воздух в механизм управления высшей передачей (включена высшая передача). В этом случае при вращении первичного вала фланцы выходных валов должны вращаться.

6. При проверке на герметичность с избыточным давлением воздуха в картере раздаточной коробки 785—981 кПa (8—10 кгс/см2) падение давления воздуха не должно превышать 12,8 кПa (0,13 кгс/ см2) в течение 80 с.

7. При проверке на герметичность механизмов переключения передач мыльным раствором не допускаются мыльные пузыри на стыках при избыточ>ном давлении воздуха внутри механизма 785—981 кПa (8—10 кгс/см 2).

8. При испытании раздаточной коробки на автомобиле не допускаются резкие неравномерные шумы и стуки при движении автомобиля.

9. При испытании раздаточной коробки на автомобиле не допускается течь масла. Образование масляных пятен без каплепадения не является браковочным признаком.
