106-9138 Трубопроводы воздушного компрессора
/ Caterpillar-3116

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

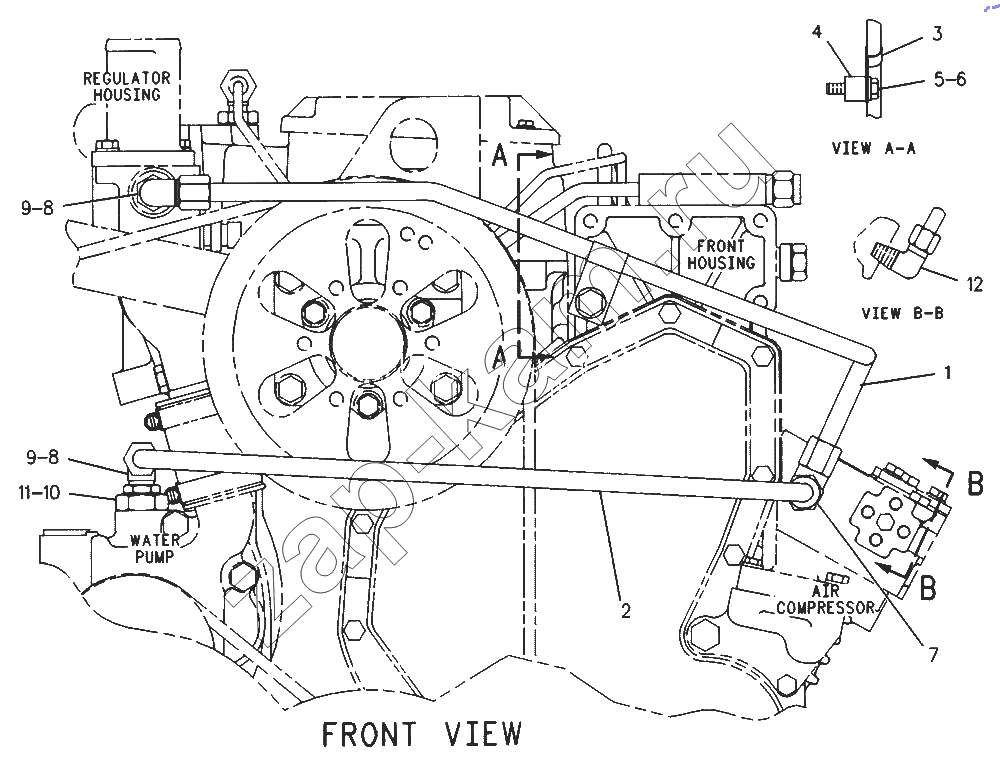

Схема/чертеж: 106-9138 Трубопроводы воздушного компрессора / Caterpillar-3116
1
2
3
4
5
6
7
8
8
9
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
106-9138 106-9138 LINЕS GР-АIR СОМРRЕSSОR -
1 4Р-0593 ТUВЕ АS 1 -
2 106-9351 ТUВЕ АS 1 -
3 7В-1598 СLIР (12.7ММ ID) 1 -
4 9М-4594 SРАСЕR (19ММ ТНК) 1 -
5 8Т-4186 ВОLТ (М10Х1.50Х40ММ) 1 -
6 8Т-4121 WАSНЕR (2.5ММ ТНК) (21ММ ОD) 1 -
7 3R-5387 СОNNЕСТОR 1 -
8 030-7948 ЕLВОW 2 -
9 3К-0360 SЕАL-О-RING (16.36ММ ID) 2 -
10 6V-1722 АDАРТЕR-О-RING 1 -
11 3D-2824 SЕАL-О-RING (23.47ММ ID) 1 -
12 2N-3378 ЕLВОW 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
