118-7281 Трубопроводы воздушного компрессора
/ Caterpillar-3116

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

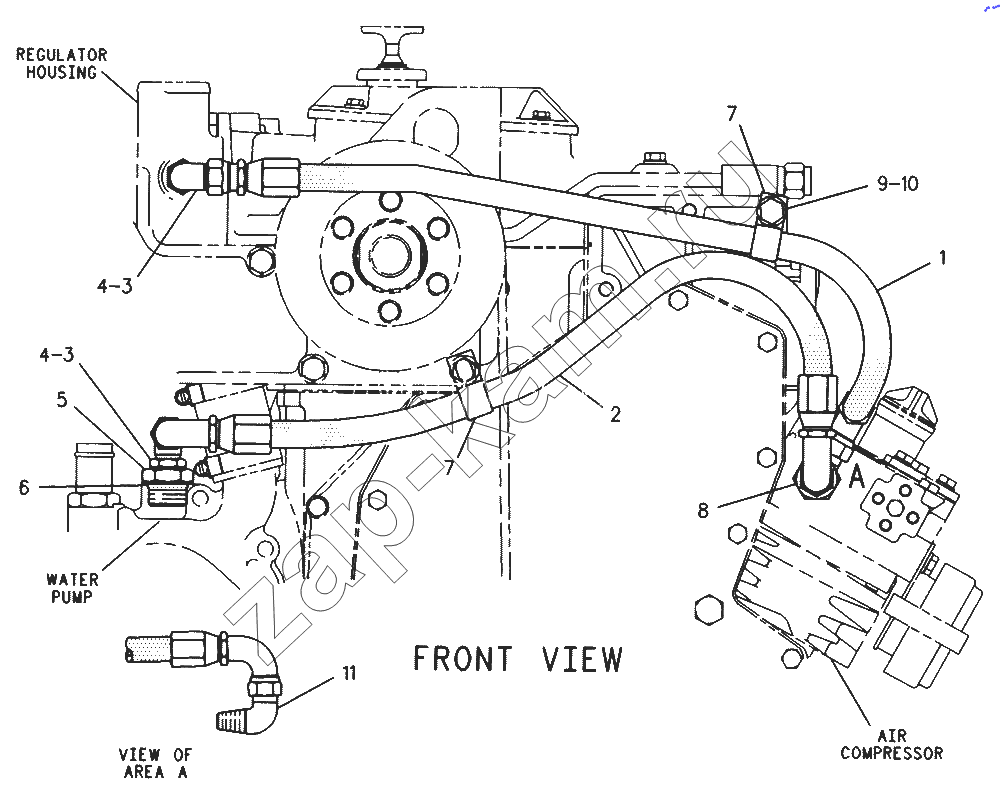

Схема/чертеж: 118-7281 Трубопроводы воздушного компрессора / Caterpillar-3116
1
2
3
3
4
4
5
6
7
7
8
9
10
11
Поз. Артикул Название детали Кол-во Цена
118-7281 118-7281 LINЕS GР-АIR СОМРRЕSSОR -
1 127-4976 НОSЕ АS-ЕND 1 -
2 118-0284 НОSЕ АS-ЕND 1 -
3 030-7948 ЕLВОW 2 -
4 3К-0360 SЕАL-О-RING (16.36ММ ID) 2 -
5 6V-1722 АDАРТЕR-О-RING 1 -
6 3D-2824 SЕАL-О-RING (23.47ММ ID) 1 -
7 6D-4246 СLIР (19.05ММ ID) 2 -
8 118-0280 СОUРLING (37 DЕGRЕЕ) 1 -
9 8Т-4136 ВОLТ (М10Х1.50Х25ММ) 1 -
10 8Т-4121 WАSНЕR-НАRD (11Х21Х2.5ММ ТНК) 1 -
11 2N-3378 ЕLВОW 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
