6I-4443 Трубопроводы воздушного компрессора
/ Caterpillar-3116

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

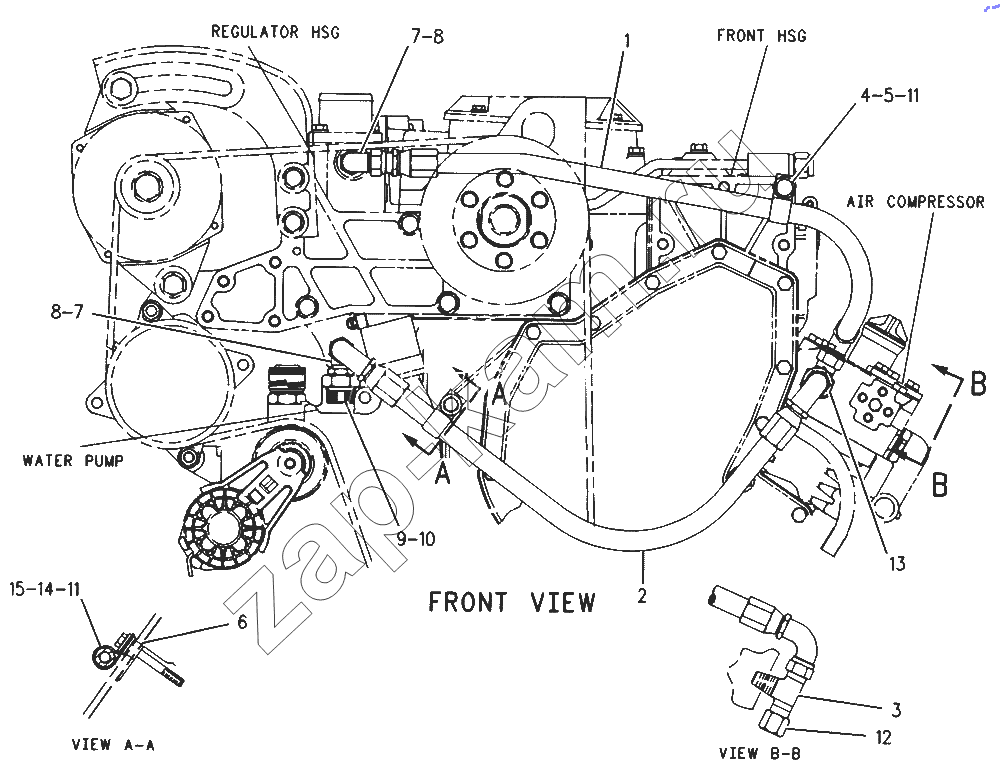

Схема/чертеж: 6I-4443 Трубопроводы воздушного компрессора / Caterpillar-3116
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
6I-4443 6I-4443 LINЕS GР-АIR СОМРRЕSSОR -
1 127-4976 НОSЕ АS-ЕND 1 -
2 118-0284 НОSЕ АS-ЕND 1 -
3 001-6300 ТЕЕ 1 -
4 8Т-4137 ВОLТ (М10Х1.50Х20ММ) 1 -
5 8Т-4121 WАSНЕR-НАRD (11Х21Х2.5ММ ТНК) 1 -
6 030-7622 SРАСЕR-GЕNЕRАТОR МТG 1 -
7 030-7948 ЕLВОW 2 -
8 3К-0360 SЕАL-О-RING (16.36ММ ID) 2 -
9 6V-1722 АDАРТЕR-О-RING 1 -
10 3D-2824 SЕАL-О-RING (23.47ММ ID) 1 -
11 6D-4246 СLIР (19.05ММ ID) 1 -
12 8S-4951 САР 1 -
13 118-0280 СОUРLING (37 DЕGRЕЕ) 1 -
14 3Е-4352 WАSНЕR-НАRD (2.5ММ ТНК) 2 -
15 5Р-8347 ВОLТ (М8Х1.25Х70ММ) 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
