BB1725 Gear Housing/Idler Gears
/ Cummins QSX-15 I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

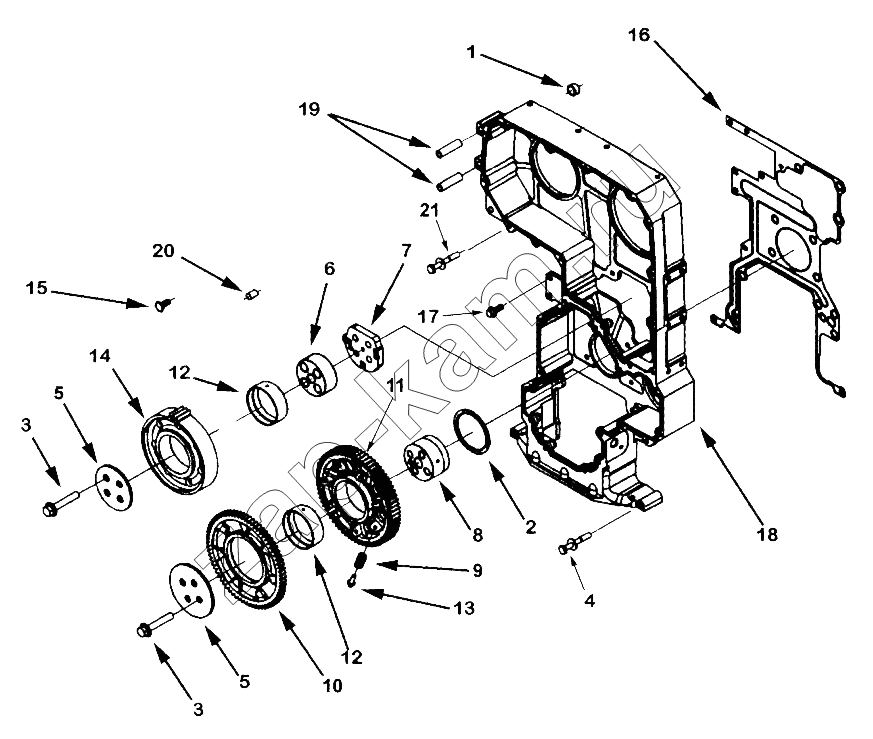

Схема/чертеж: BB1725 Gear Housing/Idler Gears / Cummins QSX-15 I
1
2
3
3
4
5
5
6
7
8
9
10
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
3680546 3680546 Gear, Idler 1; -
3681144 3681144 Gear, Idler 1; -
4059396 4059396 Housing, Gear 1; -
1 3678871 Dowel, Ring 2; -
2 3681149 Bearing, Thrust 1; -
3 3681174 Screw, Hex Flange Head Cap 8; -
4 3412921 Screw, Hex Flange Head Cap 3; -
5 3681273 Retainer, Gear 2; -
6 3680239 Shaft, Idler 1; -
7 3680240 Spacer, Mounting 1; -
8 3680260 Shaft, Idler 1; -
9 3680212 Spring, Compression 7; -
10 3680544 Gear, Idler 1; -
12 3680201 Bushing 1; -
12 3680201 Bushing 1; -
13 3900631 Винт с шестигранной головкой 7; -
14 3681143 Gear, Idler 1; -
15 3680866 Screw, Hex Flange Head Cap 1; -
16 4089757 Gasket, Gear Housing 1; -
17 3680882 Screw, Captive Washer Cap 15; -
18 4059386 Housing, Gear 1; -
19 3680086 Spacer, Mounting 2; -
20 3900257 Установочный штифт 4; -
21 3681268 Screw, Captive Washer Cap 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
