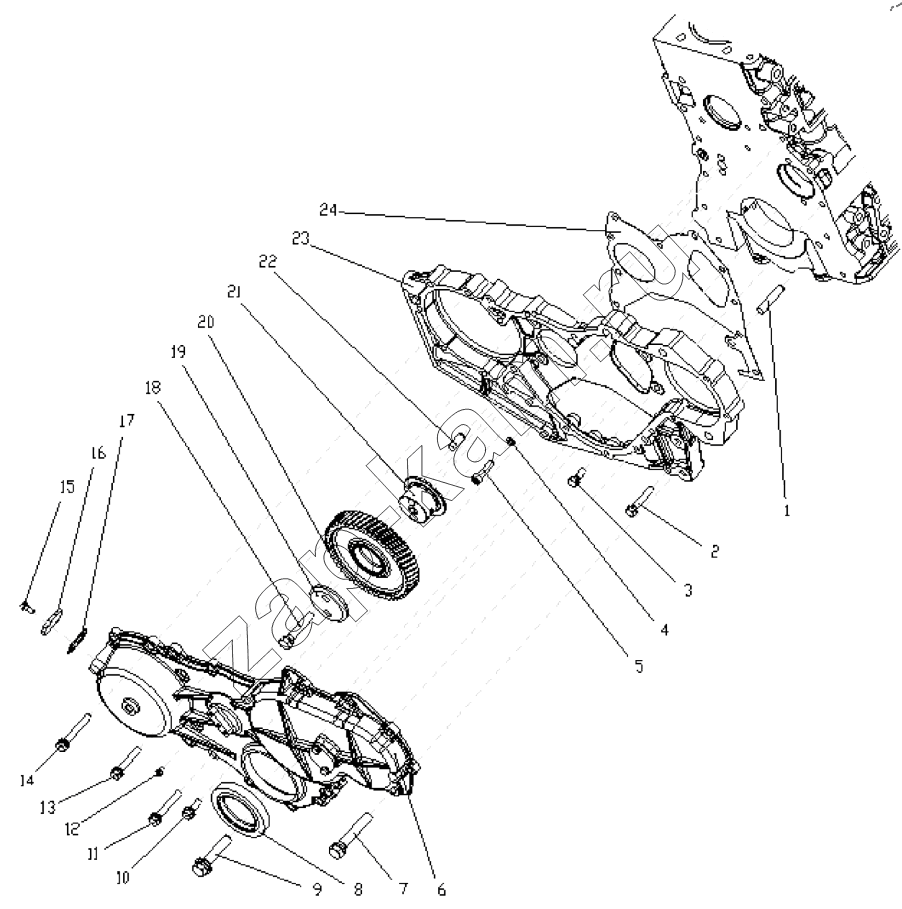

Коробка шестерни
/ DongFeng CY4102-C3C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | GB/T119-A10x50 | Цилиндрический штифт | 1; | |
| 2 | GB/T9074.15-M8x45 | Блок упругой прокладки и шестигранного болта | 2; | |
| 3 | GB/T9074.15-M8x22 | Блок упругой прокладки и шестигранного болта | 4; | |
| 4 | GB/T859-8 | Spring washer | 2; | |
| 5 | GB/T70-M8x30 | Болт с внутренней цилиндрической шестигранной головкой | 2; | |
| 6 | 6105-26D.02.23 | Крышка камеры шестерен | 1; | |
| 7 | GB/T9074.15- M12x70 | Блок упругой прокладки и шестигранного болта | 1; | |
| 8 | 6102.02.90A | Crankshaft rear oil seal unit | 1; | |
| 9 | GB/T9074.17- M12x60 | Блок упругой пластинчатой прокладки и шестигранного болта | 1; | |
| 10 | GB/T9074.17-M8x25 | Blot | 8; | |
| 11 | GB/T9074.17-M8x55 | Блок упругой пластинчатой прокладки и шестигранного болта | 3; | |
| 12 | 6102A.02.25 | Timing pointer | 1; | |
| 13 | GB/T9074.17-M8x50 | Блок упругой пластинчатой прокладки и шестигранного болта | 1; | |
| 14 | GB/T9074.17-M8x60 | Блок упругой пластинчатой прокладки и шестигранного болта | 7; | |
| 15 | GB/R9074.15-M6X14 | Блок упругой прокладки и шестигранного болта | 4; | |
| 16 | 6102.02.21 | Cover plate of peep hole | 2; | |
| 17 | 6102.02.22 | Cover gasket of peep hole | 2; | |
| 18 | GB/T9074.15- M10x55 | Блок упругой прокладки и шестигранного болта | 2; | |
| 19 | 6102.02.38 | Idler gear locating plate | 1; | |
| 20 | 6102.02.20 | Idler unit | 1; | |
| 21 | 6102.02.35-1 | Idler shaft | 1; | |
| 22 | GB/T119-A10x25 | Цилиндрический штифт | 1; | |
| 23 | 4105-44M.02.18-1 | Камера шестерен | 1; | |
| 24 | 6102.02.19 | Прокладка камеры шестерен | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
