AIR COMPRESSOR
/ FAW BFM1013

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

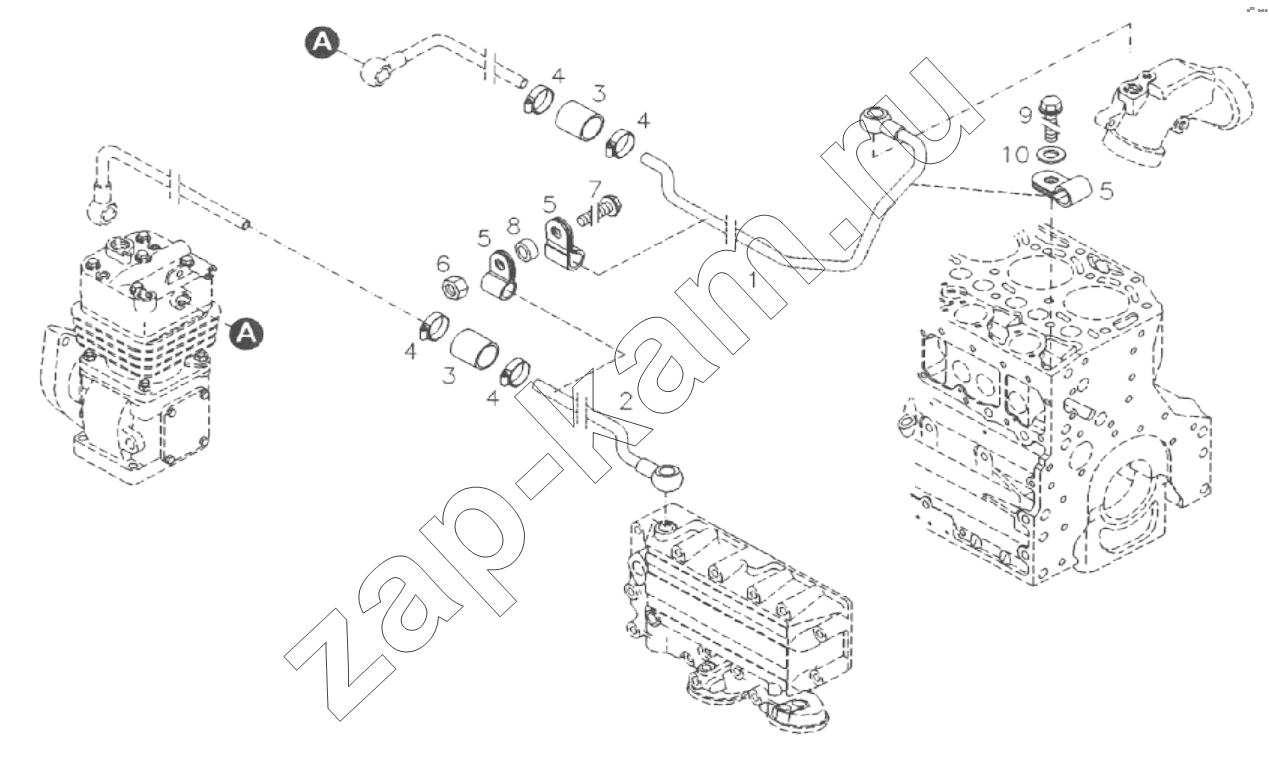

Схема/чертеж: AIR COMPRESSOR / FAW BFM1013
1
2
3
3
4
4
4
4
5
5
5
6
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
1 3509035-52D Cooling water line 1; -
2 3509030-52D Впускной водопровод воздушного компрессора в сборе 1; -
3 3509647-52D Rubber pipe 2; -
4 CQ67625 Червячный хомутик 4; -
5 3509679-52D Clamp 3; -
6 CQ34008 Гайка 1; -
7 3509639-52D Hexagon bolt 1; -
8 3509021-52D Spacer sleeve 1; -
9 3509646-52D Болт с шестигранной головкой и фланцем 1; -
10 3509638-52D Plain washer 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
