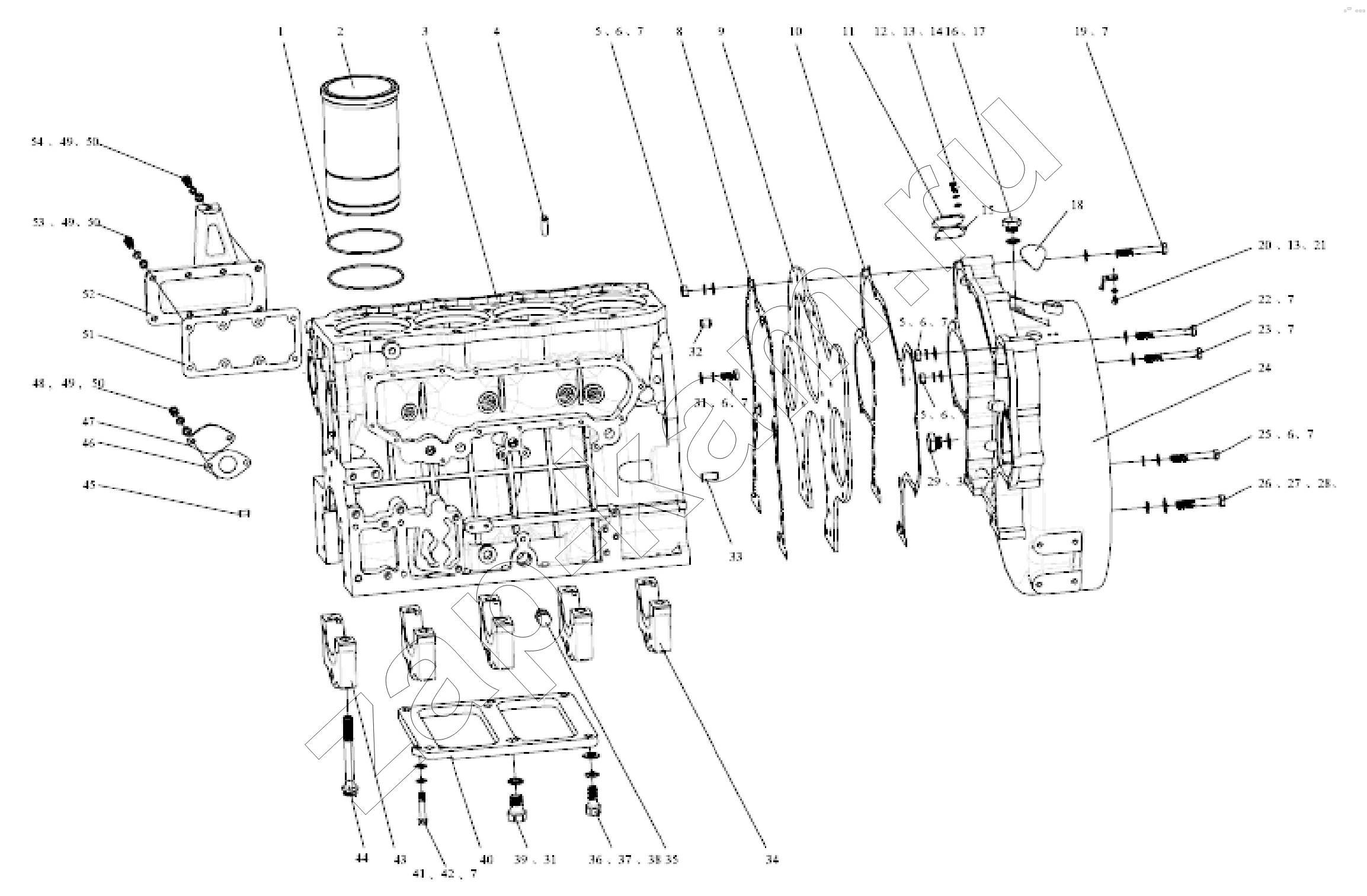

Блок цилиндра
/ FAW CA4DF3-13E3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
6
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
50
50
50
51
52
53
54
Поз. Артикул Название детали Кол-во
1 1002017-001-0000 О-образное резиновое уплотнительное кольцо 8;
2 1002016В400-0000 Цилиндровая гильза 4;
3 1002014В152-0000 Блок цилиндра 1;
4 1002146-201-0000 Фиксирующий штифт головки цилиндра 2;
5 Q340B10 Гайка М10 4;
6 Q40310 Пружинная шайба 19;
7 Q40110 Шайба 25;
8 1002079-201-0000 Прокладка - блок цилиндра 1;
9 1002075-550-0000 Перекрывающая плита крышки камеры шестерни в сборе 1;
10 1002078-550-0000 Прокладка - Перекрывающая плита крышки камеры шестерни 1;
11 1002081-550-0000 Накладка 1;
12 Q150B0612 Болт с шестигранной головкой 4;
13 Q40406 Облегченная шайба пружины 4;
14 Q40106 Шайба 4;
15 1002082-550-0000 Накладка прокладки 1;
16 Q617B18 Заглушка 1;
17 Q72318 Уплотнительная шайба 1;
18 1002068-001-0000 Накладка осмотра корпуса маховика 1;
19 Q150B1080 Болт М10x80 2;
20 1002066-002-0010 Ведущая стрела маховика 1;
21 GB823-1998M6XI0 Шуруп с крестообразным желобом в маленкой тарелочной головке 2;
22 Q150B1095 Болт с шестигранной головкой 1;
23 Q150B1090 Болт М10x90 1;
24 1002061В550-0000 Крышки камеры шестерни - корпус маховика 1;
25 Q150B1075 Болт с шестигранной головкой 9;
26 Q150B1275 Болт с шестигранной головкой 2;
27 Q40312 Пружинная шайба 2;
28 Q40112 Пружинная шайба 2;
29 Q617B20 Резьбовая пробка М20х1.5 1;
30 Q72320 Уплотнительная шайба 1;
31 Q150В1022 Болт с шестигранной головкой 6;
32 Q5221218 Цилиндрический штифт 1;
33 Q5221230 Штифт 12x30 1;
34 1005143A00I-0000 Крыша заднего главного подшипника 1;
35 1002l-001-0000 Подъемный болт 2;
36 1002011-101-0000 Надставка корпуса болта 4;
37 Q40314 Пружинная шайба 4;
38 Q40114 Шайба 4;
39 1002012-101-0000 Болт 1;
40 1002018А101-0000 Подкрепление корпуса 1;
41 1002013А101-0000 Болт надставка корпуса 2;
42 Q40410 Пружинная шайба 2;
43 1005141-001-0000 Крышка главного подшипника 4;
44 1005144-001-0000 Болт основного подшипника 10;
45 Q5220818 Цилиндрический штифт 3;
46 1002098-101-0000 Прокладка 1;
47 1002097-101-0000 Фланцевая перекрывающая плита 1;
48 Q150B0816 Болт М8х16 1;
49 Q40408 Пружинная шайба 16;
50 Q40108 Шайба 16;
51 1002096-101-0000 Уплотнительная прокладка накладки камеры толкателя 1;
52 1002093A300-0000 Передняя накладка камеры толкателя 1;
53 Q150B0825 Болт М8х25 7;
54 Q150B0828 Болт с шестигранной головкой 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
