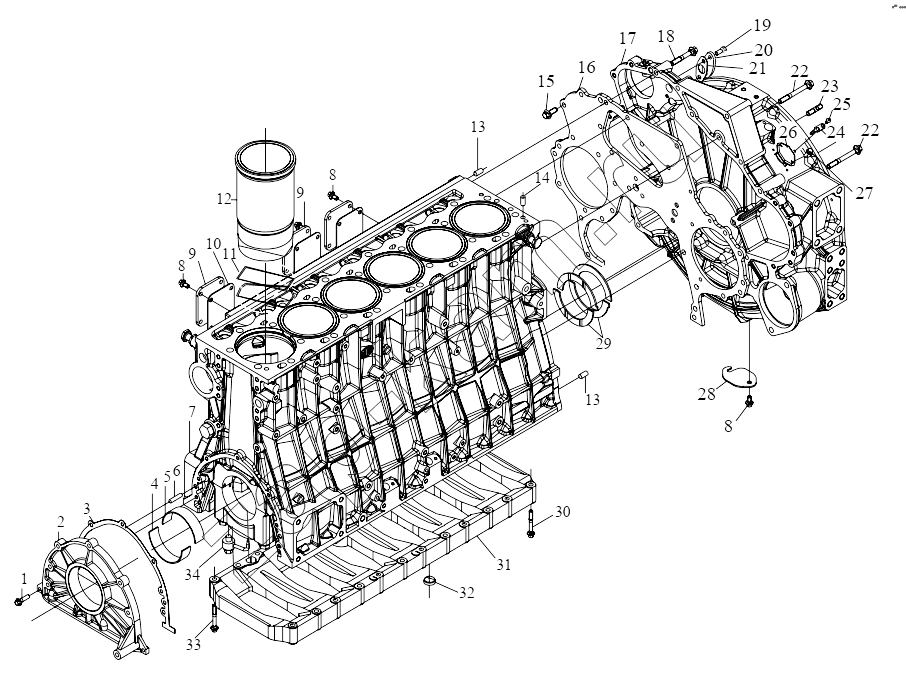

Составляющие элементы блока цилиндров
/ FAW CA6DL2-37E4
1
2
3
3
4
4
5
5
6
7
8
8
8
9
9
10
11
12
12
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | Q1840830 | Болт | 7; | |
| 2 | 1002055-29D | Держатель переднего сальника коленчатого вала | 1; | |
| 3 | 1002056-29D | Прокладка - гнездо переднего сальника коленчатого вала | 1; | |
| 3 | 1002056-29DZ | Прокладка - гнездо переднего сальника коленчатого вала | 1; | |
| 4 | 1002035A36D | Нижний вкладыш главного подшипника | 7; | |
| 4 | 1002035-36D | Нижний вкладыш главного вала | 7; | |
| 5 | 1002034-36D | Верхний вкладыш главного вала | 7; | |
| 5 | 1002034A36D | Верхний вкладыш главного подшипника | 7; | |
| 6 | Q5210826 | Штифт | 2; | |
| 7 | 1002015-36D | Блок цилиндров в сборе | 1; | |
| 8 | Q1840816 | Болт | 12; | |
| 9 | 1002092-29D | Перекрывающая плита | 3; | |
| 10 | 1002096-29D | Прокладка - перекрышка полости кулачка | 3; | |
| 11 | 1002017-29D | Резиновое уплотнительное кольцо | 12; | |
| 12 | 1002016-36D | Гильза цилиндра | 6; | |
| 12 | 1002016-36DH | Втулка цилиндра | 6; | |
| 12 | 1002016-36DY | Гильза цилиндра (ремонтная) | 6; | |
| 13 | Q5211232 | Штифт | 2; | |
| 14 | Q5211020 | Штифт | 2; | |
| 15 | Q1841025 | Болт | 11; | |
| 16 | 1002076-36D | Плита газораспределительного механизма | 1; | |
| 17 | 1002061-59D | Кожух шестеренной коробки-картер маховика | 1; | |
| 17 | 1002061-630-0000 | Кожух шестеренной коробки-картер маховика | 1; | |
| 18 | Q1821080 | Болт | 2; | |
| 19 | Q1840820 | Болт | 2; | |
| 20 | 1017023-29D | Пластина | 1; | |
| 21 | 1118094-29D | Прокладка | 1; | |
| 22 | Q1821090 | Болт | 9; | |
| 23 | 1002043-29D | Штифт | 12; | |
| 24 | 1002066-29D | Метка картера маховика | 1; | |
| 25 | Q2140606 | Винт | 2; | |
| 26 | 1002068B29D | Резиновая пробка картера маховика | ; | |
| 26 | 1002068-29D | Заглушка - картер маховика | 1; | |
| 27 | Q1840612 | Фланцевый шестигранный болт | 2; | |
| 28 | 1002067-29D | Перекрывающая плита картера маховика | 1; | |
| 29 | 1002036-36D | Упорная пластина | 4; | |
| 30 | Q1821065 | Болт | 6; | |
| 31 | 1002080-36D | Нижняя крышка блока цилиндров | 1; | |
| 32 | Q72226 | Заглушка чашеобразная | 1; | |
| 33 | Q1821060 | Болт | 19; | |
| 34 | 1002200-36D | Сопло | 6; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
