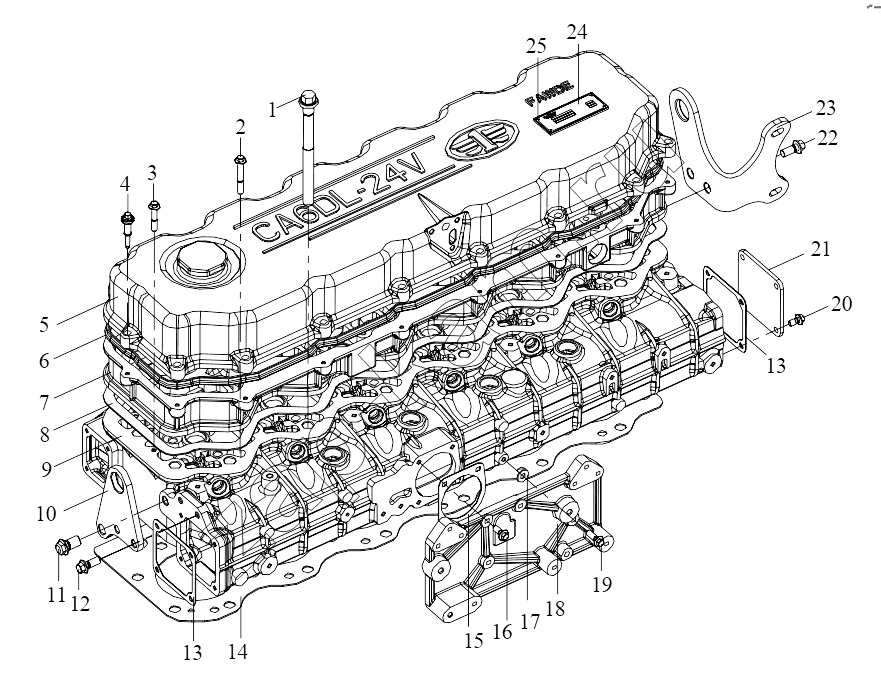

Составляющие элементы головки блока цилиндров
/ FAW CA6DL2-37E4
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
13
13
14
15
15
16
17
17
18
18
19
20
21
22
23
23
24
24
24
25
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1003046-36D | Болт головки блока цилиндров | 26; | |
| 2 | Q1860855 | Шестигранный фланцевый болт - увеличенная серия | 13; | |
| 3 | Q1860840 | Шестигранный фланцевый болт - увеличенная серия | 1; | |
| 4 | 1003110-29D | Комбинированный болт | 17; | |
| 4 | 1003090-600-000Z | Комбинированный болт | 17; | |
| 5 | 1003030-600-000Z | Кожух крышки цилиндра | 1; | |
| 5 | 1003030B29D | Крышка головки блока цилиндров | 1; | |
| 6 | 1003041B29D | Уплотнительная планка - крышки кожуха цилиндра | 1; | |
| 6 | 1003041-600-000Z | Уплотнительная планка - верхняя крышка кожуха цилиндра | 1; | |
| 7 | 1003060-621-000Z | Нижняя рамка кожуха крышки цилиндра | 1; | |
| 7 | 1003060A48D | Нижняя рамка кожуха крышки цилиндра | 1; | |
| 8 | 1003047-29D | Комбинированная уплотнительная прокладка | 1; | |
| 8 | 1003047-600-000Z | Прокладка кожуха крышки цилиндра | 1; | |
| 9 | 1003010A59D | Крышка цилиндра в сборе | 1; | |
| 9 | 1003010-630-000Z | Крышка цилиндра в сборе | 1; | |
| 10 | 1003058A29D | Переднее ушко - крышка цилиндра | 1; | |
| 10 | 1003058-29D | Переднее ушко головки блока цилиндров | 1; | |
| 11 | 1003057-29D | Болт переднего ушка | 1; | |
| 12 | Q1841025 | Болт | 1; | |
| 13 | 1008019-29DZ | Прокладка - впускной патрубок | 3; | |
| 13 | 1008019-29D | Прокладка всасывающего штуцера | 3; | |
| 14 | 1003020-36D | Прокладка головки блока цилиндров | 1; | |
| 15 | 1008013-29D | Прокладка | 1; | |
| 15 | 1008013-29DZ | Прокладка | 1; | |
| 16 | Q1840825 | Болт | 2; | |
| 17 | 1008013-48D | Прокладка-правая перекрышка впускного патрубка | 1; | |
| 17 | 1008013-621-0000 | Прокладка-правая перекрышка впускного патрубка | 1; | |
| 18 | 1008012-48D | Правая накладка впускного патрубка | 1; | |
| 18 | 1008012В621-0000 | Правая перекрышка впускного патрубка | 1; | |
| 19 | Q1840830 | Болт | 2; | |
| 20 | Q1840816 | Болт | 4; | |
| 21 | 1008018-29D | Задняя перекрывающая плита всасывающей трубки | 1; | |
| 22 | Q1841025 | Болт | 2; | |
| 23 | 1003059-80А | Заднее ушко головки блока цилиндров | 1; | |
| 23 | 1003059А611-073А | Заднее подъемное ушко - крышка цилиндра | 1; | |
| 24 | 1002091-48D | Табличка с надписью | 1; | |
| 24 | 1002091-621-0000Y | Бирка | 1; | |
| 24 | 1002091А621-0000W | Заводская табличка | 1; | |
| 25 | Q541026 | Закрепка таблички | 4; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
