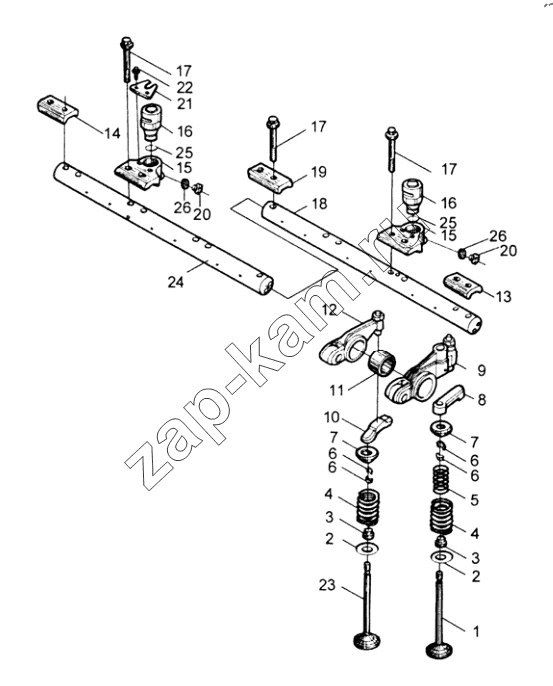

Компоненты клапанного механизма 1007000-81D
/ FAW CA6DM2
1
2
2
3
3
4
4
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
19
20
20
21
22
23
24
25
25
26
26
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1007016-81D | Выхлопной клапан | 12; | |
| 2 | 1007026-81D | Пружинная прокладка клапана | 24; | |
| 3 | 1007035-81D | Сальник направляющей втулки клапана в сборе | 24; | |
| 4 | 1007021-81D | Пружина впускного клапана | 24; | |
| 5 | 1007023-81D | Внутренняя пружина выхлопного клапана | 12; | |
| 6 | 1007028-81D | Блокировка клапана | 48; | |
| 7 | 1007024-81D | Держатель клапанной пружины | 24; | |
| 8 | 1007015-81D | Мост выхлопного клапана в сборе | 6; | |
| 9 | 1007120-81D | Коромысла выпускного клапана в сборе | 6; | |
| 10 | 1007012-81D | Мост впускного клапана | 6; | |
| 11 | 1007163-81D | Осевая фиксирующая втулка коромысла | 6; | |
| 12 | 1007110-81D | Коромысло впускного клапана в сборе | 6; | |
| 13 | 1007183-81D | Прижим оси коромысел | 1; | |
| 14 | 1007181-81D | Прижим оси коромысел | 1; | |
| 15 | 1007164-81D | Держатель электромагнитного клапана | 2; | |
| 16 | 1007162-81D | Электромагнитный тормозной клапан в сборе | 2; | |
| 17 | Q1841075 | Шестигранный фланцевый болт | 14; | |
| 18 | 1007175-81D | Ось коромысел в сборе | 1; | |
| 19 | 1007182-81D | Прижим оси коромысел | 3; | |
| 20 | Q617B08 | Заглушка с шестигранной головкой | 2; | |
| 21 | 1007161-81D | Прижим электромагнитного клапана | 2; | |
| 22 | Q1840612 | Фланцевый шестигранный болт | 4; | |
| 23 | 1007011-81D | Впускной клапан | 12; | |
| 24 | 1007165-81D | Ось коромысел в сборе | 1; | |
| 25 | GB/T3452.1 | О-образное резиновое уплотнительное кольцо 10.6x2.65 | 2; | |
| 26 | Q/wc3403-94 | Медная шайба | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
