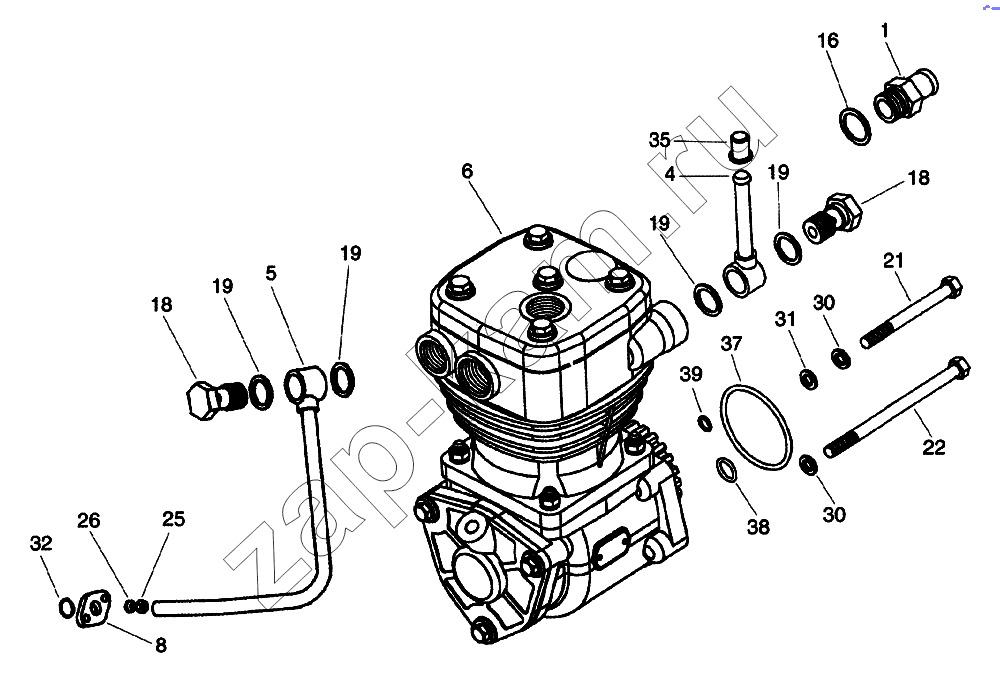

Установка компрессора
/ КамАЗ 740.11-240, 740.31-240
/52.gif)
1
4
5
6
8
16
18
18
19
19
19
19
21
22
25
26
30
30
31
32
35
37
38
39
| Поз. | Артикул | Название детали | 740.11-240 | 740.31-240 | |
|---|---|---|---|---|---|
| 1 | 7408.3509273 | Штуцер | 1 | 1 | |
| 4 | 740.3509288 | Соединение поворотное | 1 | 1 | |
| 5 | 7406.3509290 | Трубка подвода охлаждающей жидкости к компрессору | 1 | 1 | |
| 6 | 53205-3509015 | Компрессор в сборе | 1 | 1 | |
| 8 | 740.3509294 | Фланец трубки | |||
| 13 | 5320-1311089 | Прокладка хомута | 1 | 1 | |
| 16 | 740.3509301 | Прокладка | 1 | 1 | |
| 18 | 740.3509302 | Болт | 1 | 1 | |
| 19 | 740.3509303 | Прокладка | 3 | 3 | |
| 20 | 7408.3509270 | Штуцер ввертной | 1 | 1 | |
| 21 | 1/59716/21 | Болт М10х1,25-6gх90 | 2 | 2 | |
| 22 | 1/59718/21 | Болт М10х1,25-6gх100 | 2 | 2 | |
| 25 | 1/58962/21 | Гайка М6-6Н | |||
| 26 | 1/05164/73 | Шайба 6 пружинная | |||
| 27 | 1/61023/11 | Гайка М8-6Н низкая | 1 | 1 | |
| 28 | 1/05166/73 | Шайба 8 пружинная | 1 | 1 | |
| 29 | 1/05196/01 | Шайба плоская 8х17 | 1 | 1 | |
| 30 | 1/05168/73 | Шайба 10 пружинная | 4 | 4 | |
| 31 | 1/26386/01 | Шайба плоская 10,6х18х2 | 2 | 2 | |
| 32 | 864204 | Кольцо уплотнительное | |||
| 33 | 864411 | Хомут 20 специальный | 1 | 1 | |
| 34 | 864805 | Штуцер ввертный | 1 | 1 | |
| 35 | 870830 | Заглушка | 1 | 1 | |
| 37 | 2101-1012266 | Кольцо уплотнительное | 1 | 1 | |
| 38 | 100.3522063 | Кольцо уплотнительное | 1 | 1 | |
| 39 | 100.3533057 | Кольцо уплотнительное | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
