Cylinder block
/ SDEC SC11CB220G2B1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

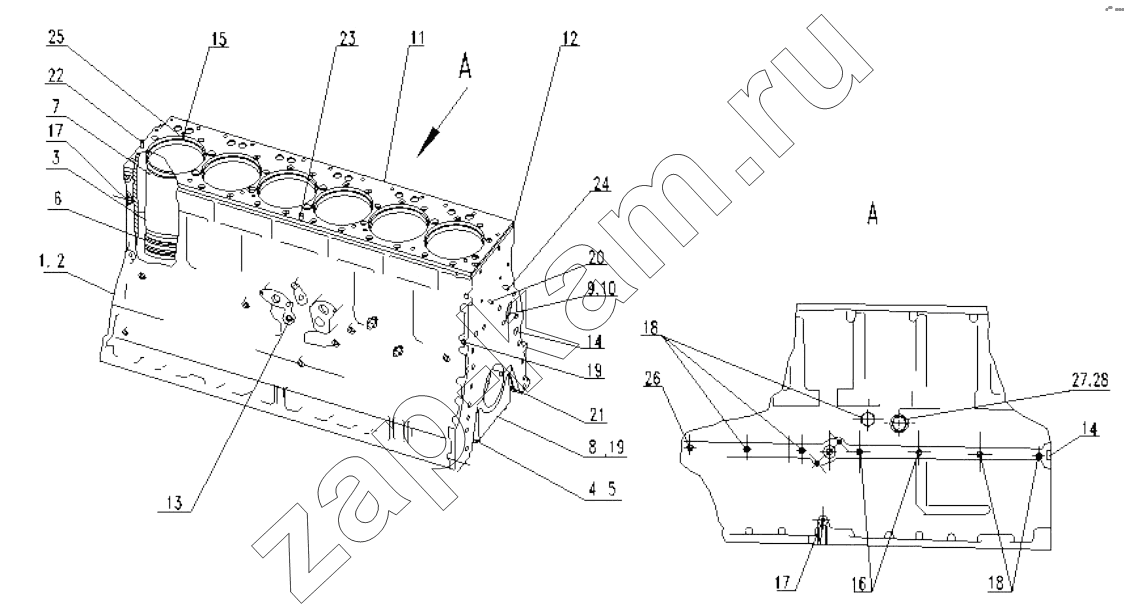

Схема/чертеж: Cylinder block / SDEC SC11CB220G2B1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 4110001003068 Assembly block 1; -
2 4110001003069 Cylinder block 1; -
3 4190000536571 Cylinder jacket 6; -
4 4110000907019 Main bearing cap 6; -
5 4110000907020 Main bearing cap 1; -
6 4110000565006 O-ring 18; -
7 4110000565181 Sealing ring 6; -
8 4110001003071 Screw 14; -
9 4110000186224 Bushing 4; -
10 4110000186226 Bushing 1; -
11 4110001003070 Plate 1; -
12 4110000186225 Shim 1; -
13 4110000186222 Plug 1; -
14 4110000565268 Plug 1; -
15 4110000186219 Pin 1; -
16 4110000186113 Plug 3; -
17 4110001005016 Plug 1; -
18 4110000186053 Plug 4; -
19 4110000565215 Washer 14; -
20 4110000186231 Stud 1; -
21 4110000186237 Ball 1; -
22 4110000186235 Pin 2; -
23 4110000186229 Pin 2; -
24 4110000186234 Pin 2; -
25 4110000186114 O-ring 1; -
26 4110000186233 Plug 1; -
27 4110000186236 Plug 1; -
28 4110000186232 Washer 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
