Блок цилиндров
/ SDEC серии 6114В

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

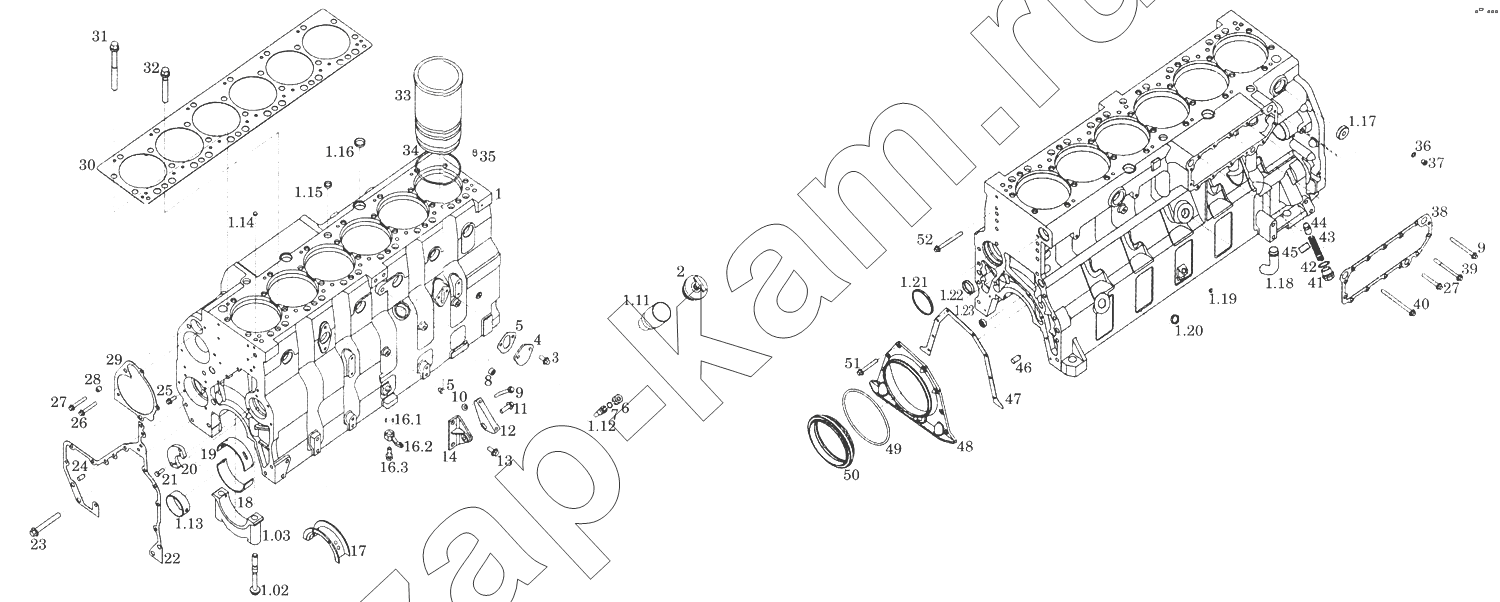

Схема/чертеж: Блок цилиндров / SDEC серии 6114В
1
1.02
1.03
1.03
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
2
3
4
5
6
7
8
9
9
10
11
11
12
12
12
13
14
15
16.1
16.2
16.3
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
52
Поз. Артикул Название детали B1653112028B1653112111B1653112160 Цена
1 D02A-001-30b Блок цилиндров 111 -
1.0 D02A-002-30b Сборка блока цилиндров 111 -
1.01 D02A-101-30c Блок цилиндров 111 -
1.02 D02A-106-30 Болт, крышка коренного подшипника 141414 -
1.03 D02A-105-31 Крышка коренного подшипника 666 -
1.03 D02A-105-32 Крышка коренного подшипника 111 -
1.04 D02A-322-01 Шпилька, крышка коренного подшипника 111 -
1.11 D02A-005-01 Сварная трубка, маслоналивной патрубок 111 -
1.12 D02A-142-01a Трубка, щуп 111 -
1.13 D02A-113-01b Втулка, распредвал 777 -
1.14 D02A-309-01 Заглушка 111 -
1.15 D02A-161-01 Заглушка, развальцовка 333 -
1.16 D04-166-01a Заглушка, развальцовка 222 -
1.17 D02A-308-01 Заглушка 111 -
1.18 D02A-139-03 Трубка, возврат масла 111 -
1.19 D02A-128-01 Заглушка, развальцовка 111 -
1.20 D02A-127-01 Заглушка, развальцовка 111 -
1.21 D02A-162-01 Заглушка, развальцовка 111 -
1.22 D02A-310-01 Заглушка, развальцовка 111 -
1.23 D04-167-01a Заглушка, развальцовка 888 -
2 D02A-006-01a Колпачок, маслоналивной патрубок 111 -
3 GB5787-AM8x20 Болт 111 -
4 D02A-136-01 Защитная пластина, топливный насос 111 -
5 D02A-135-01 Прокладка, топливный насос 111 -
6 D02A-179-01 Гайка 111 -
7 Q/SC598-12x16 Медная шайба 111 -
8 D04-309-01 Заглушка , трубка 111 -
9 GB5787-AM8x80 Болт 646 -
10 GB849-8 СФерическая шайба 222 -
11 GB5787-AM10x30 Болт 11 -
11 GB5787-AM10x25 Болт 1 -
12 D02A-174-32 Кронштейн, топливный насос 1 -
12 D02A-173-32 Кронштеин, топливный насос 1 -
12 D02A-173-31 Кронштеин, топливный насос 11 -
13 GB5787-AM10x20 Болт 222 -
14 D02A-013-30a Сварной кронштеин, топливный насос 11 -
15 D02A-166-01 Заглушка, трубка 333 -
16 D02A-030-01 Патрубок, система охлаждения двигателя 666 -
16.1 GB119-B4x8 ШтиФт, шпилька 121212 -
16.2 D02A-137-30a Патрубок, система охлаждения двигателя 666 -
16.3 D02A-302-01a Корпус, запорный клапан 666 -
16.4 GB308-3.5G100b Стальной шарик. 666 -
17 D02A-111-01a Коренной подшипник, коленчатый вал 111 -
18 D02A-112-01 Коренной подшипник 777 -
19 D02A-110-01a Коренной подшипник 666 -
20 D02A-114-01c Упорная пластина, распредвал 111 -
21 GB5783-M8x20 Болт 222 -
22 D02A-129-30a Прокладка, корпус шестеренной передачи 111 -
23 GB5787-AM12x90 Болт 44 -
23 GB5787-AM12x65 Болт 4 -
24 GB119-A10x20 ШтиФт, шпилька 222 -
25 GB5787-AM8x35 Болт 444 -
26 GB5787-AM8x50 Болт 222 -
27 GB5787-AM8x55 Болт 711 -
28 GB879-12x12 Упругая шпилька штиФта 333 -
29 D02A-307-01 Прокладка 111 -
30 D02A-109-30a Прокладка, головка блока 111 -
31 D02A-107-30 Болт , головки блока 202020 -
32 D02A-108-30 Болт, головки блока 666 -
33 D02A-104-30a Гильза цилиндра 666 -
34 D02A-171-30 Прокладка, гильза цилиндра 181818 -
35 D02A-312-01 ШтиФт, шпилька 222 -
36 Q/SC598-10x14 Медная шайба 111 -
37 Q/SC584.2-M10x1 Заглушка, трубка 111 -
38 D02A-133-30 Прокладка, масляный охладитель 111 -
39 D02A-311-01 Болт 222 -
40 D02A-306-01a Болт 444 -
41 D17-110-01 Заглушка, трубка 111 -
42 Q/SC1294-24 Прокладка, резиновая интегрированная шайба 111 -
43 Q/SC645x-2.5x13.5x65 Пружина 111 -
44 D02A-182-01 Плунжер, вспомогательный клапан 111 -
45 D02A-163-01 Заглушка, трубка 111 -
46 GB119-A12x24 Штифт, шпилька 222 -
47 D02A-121-01 Прокладка, задняя крышка 111 -
48 D02A-115-01b Задняя крышка 111 -
49 D02A-116-01 Манжета задней крышки, 0-кольцо 111 -
50 D02A-118-03 Задний сальник коленчатого вала 11 -
50 D02A-118-02b Задний сальник коленчатого вала 1 -
51 GB5787-AM6x16 Болт 888 -
52 GB5787-AM12x40-10.9 Болт 121212 -
52 GB5787-AM10x90 Болт 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
