Головка блока цилиндров
/ SDEC серии 6114В

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

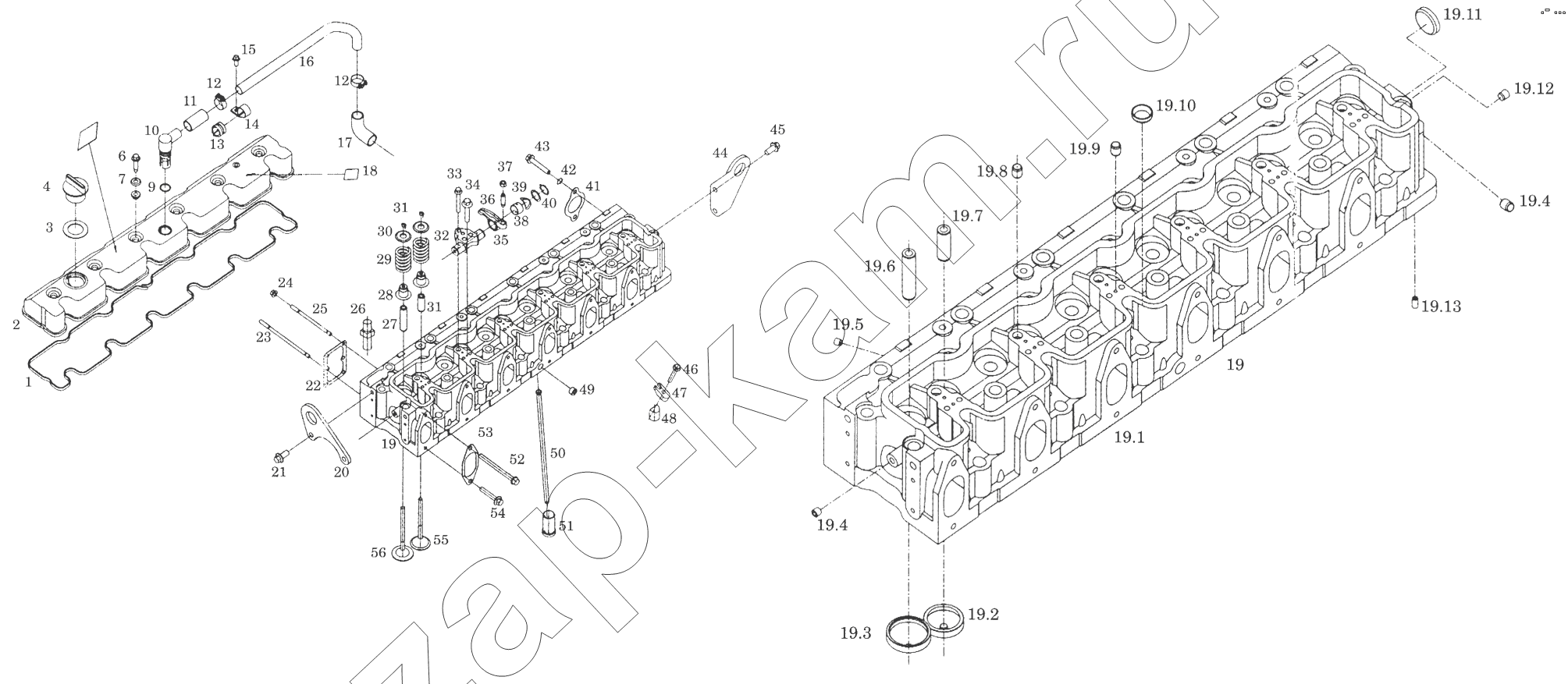

Схема/чертеж: Головка блока цилиндров / SDEC серии 6114В
1
2
3
4
6
7
9
10
11
12
12
13
14
15
16
17
18
19
19
19.1
19.2
19.3
19.4
19.4
19.5
19.6
19.7
19.8
19.9
19.10
19.11
19.12
19.13
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
Поз. Артикул Название детали B1653112160 Цена
1 D04-135-30a Прокладка, клапанная крышка 1 -
2 D04-134-30a Клапанная крышка 1 -
3 D04-139-01 Прокладка, крышка маслоналивного отверстия 1 -
4 D04-138-01 Крышка, маслоналивное отверстие 1 -
5 D04-164-01 Пластина с торговой маркой 1 -
6 D04-136-30a Болт, клапанная крышка 6 -
7 D04-301-01 Шайба, болт клапанной крышки 6 -
8 D04-300-01a Прокладка, болт клапанной крышки 6 -
9 D04-318-01 Прокладка, 0-кольцо 2 -
10 D04-140-30 Соединительный элемент, система вентиляции двигателя 1 -
11 D04-314-01a Шланг 1 -
12 Q/SC582-27-33 Зажим 4 -
13 D04-315-01 Подушка, зажимного кронштейна 1 -
14 D04-313-01 Зажимной кронштейн 1 -
15 D02B-300-01 Болт 1 -
16 D04-146-30 Трубка, система вентиляции 1 -
17 D04-312-01a Шланг колена 1 -
18 D04-319-01 Шильд 1 -
19 D04-001-30a Узел головки блока цилиндров 1 -
19.1 D04-101-30a Головка блока цилиндров 1 -
19.2 D04-103-30 Седло, выпускной клапан 6 -
19.3 D04-102-30 Седло, впускной клапан 6 -
19.4 D04-132-01 Заглушка, трубка 2 -
19.5 D04-317-01 Заглушка 6 -
19.6 D04-104-30a Направляющая втулка клапана, впуск 6 -
19.7 D04-310-01a Направляющая втулка клапана, выпуск 6 -
19.8 D04-311-01a Шпилька 6 -
19.9 GB119-A4x8 Штифт, шпилька 6 -
19.10 D04-308-01 Заглушка, развальцовка (ф25) 5 -
19.11 D04-167-01a Заглушка, развальцовка 6 -
19.12 D04-316-01 Заглушка, развальцовка 1 -
19.13 D04-161-01 Шпилька, система регулировки расхода топлива 1 -
20 D04-142-30b Пластина, передняя 1 -
21 GB5787-AM12x25 Болт 2 -
22 D04-304-01 Прокладка, термостат 1 -
23 D04-306-01 Палец, термостат 4 -
24 GB6177-M8-Y Гайка 6 -
25 D04-305-01 Палец, термостат 2 -
26 D04-151-30 Соединительный элемент, вентиль 1 -
27 D04-105-30 Маслосъёмник, шток впускного клапана 6 -
28 D04-113-30a Пружина, клапан 12 -
29 D04-114-30b Фиксатор, пружина клапана 12 -
30 D04-115-30a Цанга, клапан 24 -
31 D04-107-30 Маслосъёмник, шток выпускного клапана 6 -
32 D04-005-30a Вал, коромысло 6 -
32.1 D04-116-30a Вал, коромысло 6 -
32.2 D04-117-01 Заглушка, развальцовка 12 -
33 D04-120-30 Болт, вал коромысла 6 -
34 GB5787-AM8x45-10.9 Болт 12 -
35 D04-002-30a Коромысло 12 -
35.1 D04-122-30a Коромысло 12 -
35.2 D04-303-01a Втулка, коромысло 12 -
36 D04-123-30a Регулировочный винт, коромысло 12 -
37 D04-162-01 Маленький колпачок 12 -
38 D04-129-01 Шайба, пружина 12 -
39 D04-124-01 Упорная пластина, коромысло 12 -
40 GB894.1-22 Кольцо 12 -
41 D04-144-30 Прокладка, выпускной коллектор 6 -
42 D04-320-01 Стопорная шайба 12 -
43 D04-145-30 Болт, выпускной коллектор 12 -
44 D04-143-30c Задняя пластина 1 -
45 GB5787-AM12x25 Болт 2 -
46 D04-148-30 Болт, форсунка 6 -
47 D04-147-30 Зажим, форсунка 6 -
48 D04-302-01 Суппорт, зажим форсунки 6 -
49 D04-309-01 Заглушка , трубка 2 -
50 D04-128-30a Штанга толкателя 12 -
51 D04-127-30b Толкатель клапана 12 -
52 D04-307-01a Болт, впускной коллектор 6 -
53 D04-131-30 Прокладка, впускной коллектор 6 -
54 GB5787-AM10x55 Болт 6 -
55 D04-111-30 Выпускной клапан 6 -
56 D04-110-30a Впускной клапан 6 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
