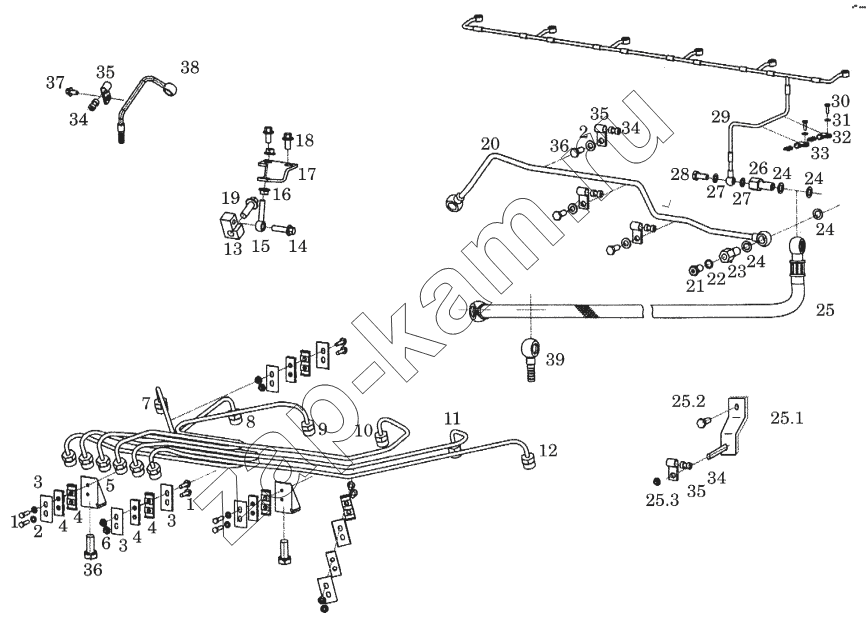

Линия подачи топлива
/ SDEC серии 6114В
1
1
1
2
2
3
3
3
4
4
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
24
24
25
25.1
25.2
25.3
26
27
27
27
28
29
29
30
31
32
33
34
34
34
35
35
35
36
36
36
37
38
39
| Поз. | Артикул | Название детали | B1653112028 | B1653112111 | B1653112160 | |
|---|---|---|---|---|---|---|
| 1 | GB5787-AM5x25 | Болт | 10 | |||
| 1 | GB5787-AM5x20 | Болт | 10 | 10 | ||
| 2 | GB97.1-8-200HV | Плоская шайба | 5 | 2 | ||
| 3 | D26-105-01 | Кронштейн, топливная трубка | 8 | 5 | 5 | |
| D26-034-01 | D26-034-01 | Кронштейн, топливная трубка | 3 | 3 | ||
| 4 | D26-104-01 | Изолятор | 10 | 10 | 10 | |
| 5 | D26-035-01 | Кронштейн, топливная трубка | 2 | 2 | 2 | |
| 5 | D26-113-01 | Кронштейн, топливная трубка | 2 | 2 | 2 | |
| 6 | GB6177-M5 | Гайка | 6 | 10 | ||
| 7 | D26-001-30c | Трубка форсунки | 1 | 1 | ||
| 7 | D26-001-33 | Трубка форсунки | 1 | |||
| 8 | D26-002-30b | Трубка форсунки | 1 | 1 | ||
| 8 | D26-002-33 | Трубка форсунки | ||||
| 9 | D26-003-30b | Трубка форсунки | 1 | 1 | ||
| 9 | D26-003-33 | Трубка форсунки | 1 | |||
| 10 | D26-004-30b | Трубка форсунки | 1 | 1 | ||
| 10 | D26-004-33 | Трубка форсунки | 1 | |||
| 11 | D26-005-30b | Трубка форсунки | 1 | 1 | ||
| 11 | D26-005-33 | Трубка форсунки | 1 | |||
| 12 | D26-006-30b | Трубка форсунки | 1 | 1 | ||
| 12 | D26-006-33 | Трубка форсунки | 1 | |||
| 13 | D26-130-30 | Суппорт, топливный насос | 1 | |||
| 14 | GB5787-AM8x30 | Болт | 1 | |||
| 15 | ID26-131-30 | Кронштейн | 1 | |||
| 16 | GB6177-M8 | Гайка | 1 | 3 | ||
| 17 | D26-129-30a | Кронштейн, топливный насос | 1 | |||
| 18 | GB5787-AM8x16 | Болт | 3 | 2 | ||
| 19 | GB5787-AM10x30 | Болт | 1 | |||
| 20 | D26-114-30a | Топливная входная труба, топливный насос | 1 | 1 | 1 | |
| 21 | Q/SC587.1-M10x1 | Заглушка | 1 | 1 | 1 | |
| 22 | Q/SC1294-10 | Уплотнение, резиновая интегрированная шайба | 1 | 1 | ||
| 22 | Q/SC642.1-03-10 | Уплотнение, резиновая интегрированная шайба | 1 | |||
| 23 | D26-121-01 | Соединительный болт | 1 | 1 | 1 | |
| 24 | Q/SC1294-12 | Уплотнение, резиновая интегрированная шайба | 4 | 4 | ||
| Q/SC642.1-03-12 | Q/SC642.1-03-12 | Шайба | 4 | |||
| 25 | D26-115-31 | Топливные трубки | 1 | 1 | ||
| D26-115-01 | D26-115-01 | Топливные входные трубки, топливный насос | 1 | |||
| 25.1 | D26-132-01 | Кронштейн, топливная трубка линии низкого давления | 1 | |||
| D26-010-01 | D26-010-01 | Кронштейн | 1 | |||
| 25.2 | GB5787-AM12x20 | Болт | 1 | 1 | ||
| 25.3 | GB6177-M8-Y | Гайка | 1 | |||
| 26 | D26-121-30 | Соединительный болт | 1 | 1 | 1 | |
| 27 | Q/SC1294-8 | Уплотнение, резиновая интегрированная шайба | 2 | 2 | ||
| 27 | Q/SC642.1-03-8 | Уплотнение, резиновая интегрированная шайба | 2 | |||
| 28 | Q/SC642.1-01-M8x1 | Соединительный болт | 1 | 1 | 1 | |
| 29 | D26-008-30b | Трубки, обратная топливная линия | 1 | 1 | ||
| 29 | D26-008-33 | Трубки, обратная топливная линия | 1 | |||
| 30 | GB5783-M4x12 | Болт | 2 | 2 | 2 | |
| 31 | GB97.1-4-200HV | Плоская шайба | 2 | 2 | 2 | |
| 32 | D26-117-01 | Зажим | 2 | 2 | 2 | |
| 33 | D26-116-01 | Подушка, зажим | 2 | 2 | 2 | |
| 34 | D26-116-30 | Подушка, зажим | 3 | 4 | 5 | |
| 35 | D26-117-30 | Зажим | 3 | 3 | 4 | |
| D26-117-32 | D26-117-32 | Зажим | 1 | 1 | ||
| 36 | GB5787-AM8x20 | Болт | 6 | |||
| 36 | GB5783-M8x20 | Болт | 5 | 2 | ||
| 37 | GB5787-AM6x12 | Болт | 1 | |||
| 38 | D26-030-03 | Трубка, обратная топливная линия | 1 | |||
| 39 | D26-007-01 | Сварное соединение | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
