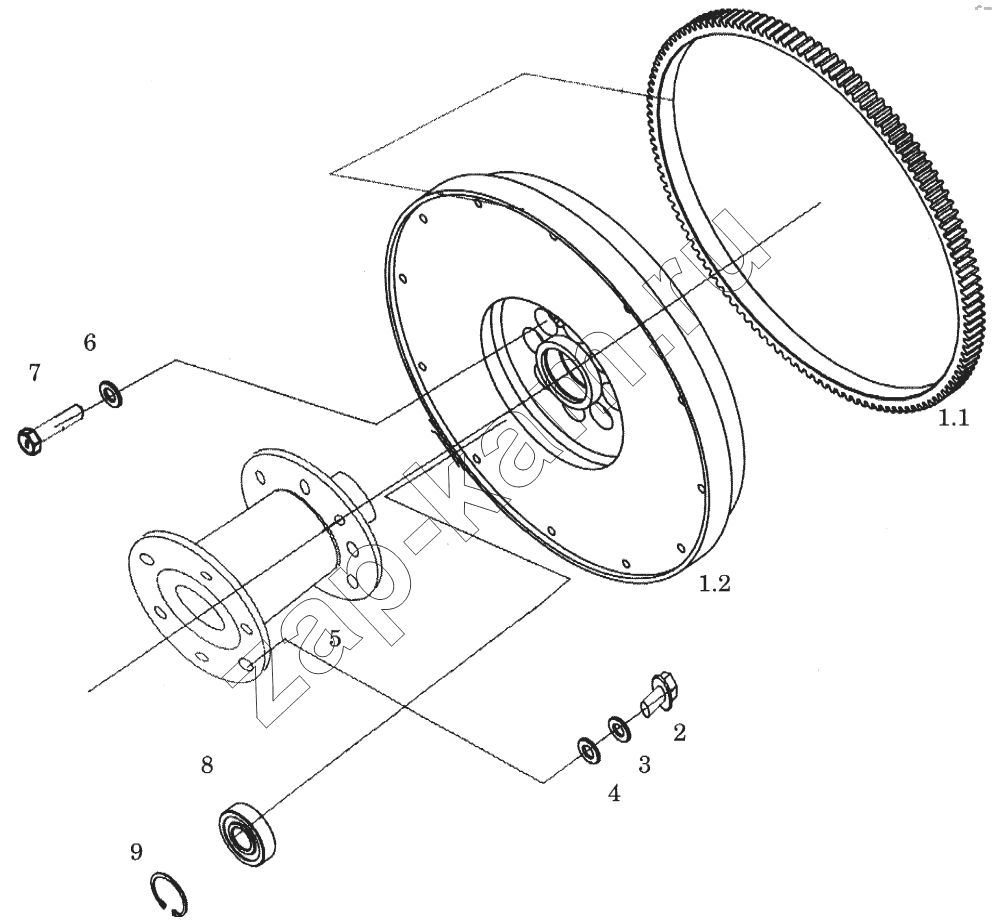

Маховик
/ SDEC серии 6114В
1
1
1
1
1
1
1.1
1.1
1.2
1.2
1.2
1.2
1.2
1.2
2
3
4
5
5
5
6
7
7
7
8
8
9
| Поз. | Артикул | Название детали | B1652112036 | B1652812098 | B1653112028 | B1653112111 | B1653112160 | |
|---|---|---|---|---|---|---|---|---|
| 1 | D06B-001-46 | Узел маховика и зубчатого венца | 1 | |||||
| 1 | D06B-001-39 | Узел маховика и зубчатого венца | 1 | |||||
| 1 | D06B-001-48 | Узел маховика и зубчатого венца | 1 | |||||
| 1 | D06B-001-57 | Узел маховика и зубчатого венца | 1 | |||||
| 1 | D06B-001-54 | Узел маховика и зубчатого венца | 1 | |||||
| 1 | D06B-001-63 | Узел маховика и зубчатого венца | ||||||
| 1.1 | D06B-103-03 | Зубчатый венец | 1 | 1 | 1 | 1 | ||
| 1.1 | D06B-103-01 | Зубчатый венец | 1 | |||||
| 1.2 | D06B-102-46 | Маховик | 1 | |||||
| 1.2 | D06B-102-39a | Маховик | 1 | |||||
| 1.2 | D06B-102-58 | Маховик | 1 | |||||
| 1.2 | D06B-102-42 | Маховик | 1 | |||||
| 1.2 | D06B-102-54 | Маховик | 1 | |||||
| 1.2 | D06B-102-63 | Маховик | ||||||
| 2 | GB5782-M12x55-10.9 | Болт | 6 | 6 | ||||
| 3 | GB97.2-12-200HV-Y | Шайба | 8 | |||||
| 4 | GB93-12 | Шайба | 6 | 6 | ||||
| 5 | D06B-115-01 | Соединительный вал маховика | 1 | |||||
| 5 | D06B-115-30 | Соединительный вал маховика | 1 | |||||
| 5 | D06B-301-01 | Соединительный вал маховика | 1 | |||||
| 6 | GB97.2-14-200HV-Y | Шайба | 8 | 8 | 8 | 8 | ||
| 7 | D06B-108-30 | Болт, маховик | 8 | 8 | ||||
| 7 | D06B-108-34 | Болт, маховик | 8 | 8 | ||||
| 7 | D06B-108-33 | Болт, маховик | 8 | |||||
| 8 | GB/T276-6206-2RS | Подшипник | 1 | |||||
| 8 | GB/T276-6305-2RS | Подшипник | ||||||
| 9 | GB893.2-62 | Кольцо, фиксатор | 1 |
