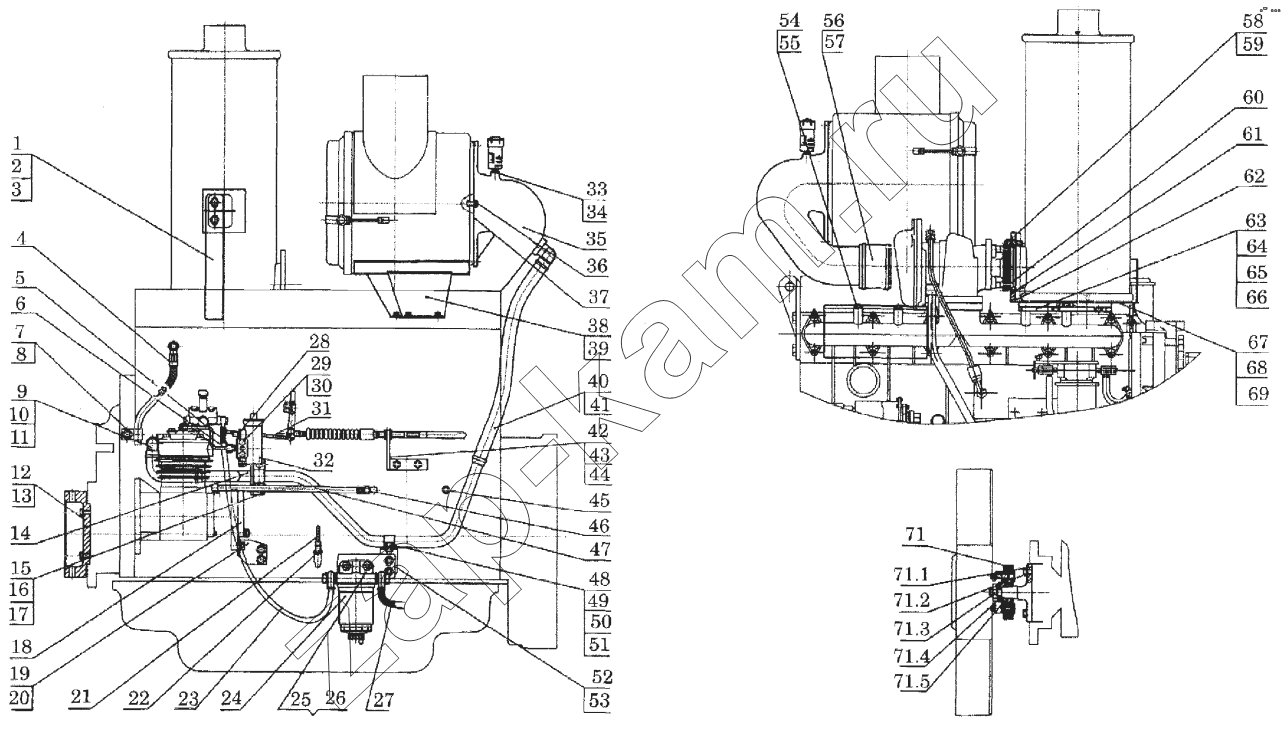

Обвязка двигателя
/ SDEC серии 6114В
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
35
35
35
36
36
37
37
38
38
38
38
38
38
39
40
41
42
42
43
44
45
45
46
47
48
49
50
51
52
53
54
54
55
56
56
56
57
57
57
58
58
58
58
59
59
59
60
61
61
61
62
62
63
63
63
64
64
64
65
66
67
68
68
69
71
71.1
71.1
71.2
71.3
71.4
71.5
| Поз. | Артикул | Название детали | B1652112036 | B1652612025 | B1652612027 | B1652612039 | B1652812098 | B1652812148 | B1653112028 | B1653112111 | B1653112160 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | D00-183-10 | Кронштейн, глушитель | 1 | |||||||||
| 2 | GB5787-M10x35 | Болт | 2 | |||||||||
| 3 | GB6177-M10-Y | Гайка | 2 | |||||||||
| 4 | D00-240-01 | Топливная входная труба, топливный насос | 2 | 1 | ||||||||
| 765Lb-26-001 | 765Lb-26-001 | Топливная труба | 1 | |||||||||
| 5 | D00-284-01 | Переходник | 1 | 1 | ||||||||
| 6 | D00-035-01 | Механический узел | 1 | 1 | ||||||||
| 7 | D04-150-01 | Зажим | 1 | 1 | 1 | |||||||
| 8 | GB5787-AM10x20 | Болт | 1 | 1 | 1 | 1 | ||||||
| 9 | D00-105-05 | Колено, труба | 2 | 1 | 2 | |||||||
| 9 | D00-105-07 | Колено, труба | 1 | 1 | 1 | |||||||
| 9 | D00-105-11 | Колено, труба | 1 | |||||||||
| 10 | D42-500-01 | Выходная трубка, маслоотстойник | 1 | 1 | ||||||||
| 10 | D42-500-01 | Выходная трубка, маслоотстойник | 1 | 1 | ||||||||
| 11 | Q/SC1302-21-44 | Зажим | 2 | 2 | 2 | 2 | ||||||
| 12 | D00-171-01 | Фланец, система запуска двигателя | 1 | 1 | 1 | 1 | ||||||
| D00-108-03 | D00-108-03 | Шкив, коленчатый вал | 1 | |||||||||
| 13 | GB5787-M10x35 | Болт | 4 | 4 | 4 | 4 | 4 | |||||
| 14 | D00-188-03 | Входная трубка, воздушный компрессор | 1 | 1 | 1 | |||||||
| 15 | D47-102-01a | Кронштейн, перепускной клапан | 1 | 1 | ||||||||
| 16 | D00-190-02 | Зажим | 1 | 1 | 1 | |||||||
| 17 | GB5787-M10x20 | Болт | 2 | 2 | 2 | |||||||
| 18 | D00-142-01 | Крышка, воздушный компрессор | 1 | 1 | 1 | |||||||
| 19 | D00-101-02 | Кронштейн, воздушный компрессор | 1 | 1 | 1 | 1 | ||||||
| 19 | D00-101-04 | Кронштейн, воздушный компрессор | 1 | 1 | ||||||||
| 20 | GB5783-M10x20 | Болт | 2 | |||||||||
| 20 | GB5787-M10x20 | Болт | 2 | 2 | 2 | 2 | 2 | |||||
| GB97.2-10-200HV-Y | GB97.2-10-200HV-Y | Шайба | 2 | |||||||||
| 21 | D00-006-01 | Щуп | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 21 | D00-006-03 | Щуп | 1 | 1 | ||||||||
| 21 | D00-007-01 | Ручка, щуп | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| D00-138-01 | D00-138-01 | Зажим | 1 | 1 | ||||||||
| D00-139-01 | D00-139-01 | Подушка, зажим | 1 | 2 | ||||||||
| GB5787-AM8x16 | GB5787-AM8x16 | Болт | 2 | 2 | ||||||||
| 22 | D00-135-01 | Трубка, щуп | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| D00-008-02 | D00-008-02 | Сварная трубка, щуп | 1 | 1 | ||||||||
| D00-009-03 | D00-009-03 | Сварной кронштейн | 1 | 1 | ||||||||
| 23 | 761G-26-062 | Топливная входная трубка, топливный насос | 1 | 1 | 1 | |||||||
| 24 | D00-034-01 | Водный/топливный фильтр | 1 | 1 | 1 | |||||||
| 25 | GB5787-M10x20 | Болт | 2 | 2 | 2 | |||||||
| 26 | GB6177-M10-Y | Гайка | 2 | 2 | 2 | |||||||
| 27 | D00-240-07 | Топливная входная труба, топливный насос | 1 | |||||||||
| 00AL009 | 00AL009 | Топливная входная труба | 1 | |||||||||
| 28 | C47BB-5F5434 | Вспомогательный клапан | 1 | 1 | ||||||||
| 29 | GB5787-AM8x75 | Болт | 2 | 2 | ||||||||
| 30 | GB6177-M8-Y | Гайка | 2 | 2 | ||||||||
| 31 | D59-103-02 | Пружина | 1 | 1 | 1 | |||||||
| 32 | C47BB-1P7125 | Регулятор давления | 1 | 1 | ||||||||
| 33 | D00-145-01 | Переходник индикации, воздушный фильтр | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 34 | Q/SC1294-8 | Уплотнение, резиновая интегрированная шайба | 1 | |||||||||
| 34 | Q/SC598-8x16 | Медная шайба | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 35 | D00-117-06 | Входная труба, воздушный фильтр | 1 | |||||||||
| 35 | D00-117-07 | Входная труба, воздушный фильтр | 1 | 1 | 1 | |||||||
| 35 | D00-117-08a | Входная труба, воздушный фильтр | 1 | |||||||||
| 35 | D00-117-09 | Входная труба, воздушный фильтр | 1 | |||||||||
| 35 | D00-199-18 | Входная труба, воздушный фильтр | 1 | 1 | ||||||||
| D00-199-19a | D00-199-19a | Входная труба, воздушный фильтр | 1 | |||||||||
| Q/SC646-127x70 | Q/SC646-127x70 | Резиновая водная труба | 2 | |||||||||
| Q/SC1302-105-127 | Q/SC1302-105-127 | Зажим | 2 | |||||||||
| 36 | GB6170-M8-Y | Гайка | 8 | 8 | ||||||||
| 36 | GB6177-M8-Y | Гайка | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| GB97.2-8-200HV-Y | GB97.2-8-200HV-Y | Шайба | 8 | 8 | 8 | 8 | ||||||
| GB5787-M8x30 | GB5787-M8x30 | Болт | 8 | 8 | ||||||||
| 37 | D00-146-01 | Прокладка, колено | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 37 | D00-146-04a | Прокладка, колено | 1 | |||||||||
| 38 | D00-005-13 | Сварной держатель, воздушный фильтр | 1 | |||||||||
| 38 | D00-005-14 | Сварной держатель, воздушный фильтр | 1 | 1 | 1 | |||||||
| 38 | D00-005-16 | Сварной держатель, воздушный фильтр | 1 | |||||||||
| 38 | D00-005-25 | Сварной держатель, воздушный фильтр | 1 | |||||||||
| 38 | D00-005-26a | Сварной держатель, воздушный фильтр | 1 | 1 | ||||||||
| 38 | D00-005-27 | Сварной держатель, воздушный фильтр | ||||||||||
| GB5783-M8x16 | GB5783-M8x16 | Болт | 1 | 3 | ||||||||
| GB5787-M8x16 | GB5787-M8x16 | Болт | 3 | 3 | 3 | 3 | 2 | 3 | ||||
| GB5787-M8x25 | GB5787-M8x25 | Болт | ||||||||||
| GB97.2-8-00HV-Y | GB97.2-8-00HV-Y | Плоская шайба | 3 | |||||||||
| 39 | D00-180-03 | Кронштейн | 1 | |||||||||
| GB5787-M8x20 | GB5787-M8x20 | Болт | 1 | |||||||||
| GB6170-M8-Y | GB6170-M8-Y | Гайка | 1 | 1 | ||||||||
| 40 | D00-103-01 | Входная труба, воздушный компрессор | 1 | 1 | 1 | |||||||
| D42-500-01 | D42-500-01 | Выходная трубка, маслоотстойник | 1 | 1 | 1 | 1 | ||||||
| 41 | D00-105-01 | Колено, труба | 1 | 1 | 1 | |||||||
| Q/SC1302-21-44 | Q/SC1302-21-44 | Зажим | 2 | 2 | 2 | 2 | ||||||
| 42 | D00-277-02 | Управляющий вал | 1 | 1 | ||||||||
| 42 | D00-277-04 | Управляющий вал | 1 | |||||||||
| 43 | D00-228-02a | Кронштейн управляющей штанги | 1 | 1 | 1 | |||||||
| 44 | GB5787-M8x20 | Болт | 2 | 2 | 2 | |||||||
| 45 | D00-169-03 | Переходник, датчик давления масла | 1 | |||||||||
| 45 | D00-169-05 | Переходник, датчик давления масла | 1 | |||||||||
| 46 | D02A-167-01 | Колено, трубка | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 47 | D00-106-02a | Входное масляное отверстие, воздушный компрессор | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 48 | D00-190-03 | Зажим | 1 | 1 | 1 | |||||||
| 49 | GB5787-M6x20 | Болт | 1 | 1 | 1 | |||||||
| 50 | GB6177-M6-Y | Гайка | 1 | 1 | 1 | |||||||
| 51 | D00-201-02a | Кронштейн, зажим | 1 | 1 | 1 | |||||||
| 52 | D00-231-02a | Стопорная пластина | 1 | 1 | 1 | |||||||
| 53 | GB5787-M10x25 | Болт | 2 | 2 | 2 | |||||||
| 54 | D00-154-09 | Панель, теплоизоляция | 1 | |||||||||
| 54 | D00-154-07 | Панель, теплоизоляция | 1 | 1 | ||||||||
| 55 | GB5787-M10x20 | Болт | 3 | 2 | 2 | 1 | ||||||
| 56 | Q/SC1302-78-102 | Зажим | 2 | |||||||||
| 56 | Q/SC1302-91-114 | Зажим | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 56 | Q/SC1302-105-127 | Зажим | 2 | 2 | ||||||||
| 57 | D00-270-01 | Резиновая труба | 1 | 1 | 1 | |||||||
| 57 | Q/SC646-89x70 | Резиновая труба | 1 | 1 | ||||||||
| 57 | Q/SC646-89x75 | Резиновая труба | 1 | 1 | 1 | 1 | ||||||
| 58 | D13-103-01 | Палец | 4 | |||||||||
| 58 | GB5787-M8x25 | Болт | 4 | 4 | ||||||||
| 58 | GB5787-M10x30 | Палец | 4 | |||||||||
| 58 | GB899-GM8-M8x20-8.8-Y | Палец | 2 | |||||||||
| 59 | GB6177-M8-Y | Гайка | 4 | 4 | ||||||||
| 59 | GB6177-M10-Y | Гайка | 4 | |||||||||
| 59 | GB6170-M10-Y | Гайка | 2 | |||||||||
| GB41-M8 | GB41-M8 | Гайка | 2 | |||||||||
| GB97.2-10-200HV-Y | GB97.2-10-200HV-Y | Шайба | 4 | |||||||||
| 60 | D00-121-01 | Уплотнение, кольцо | 2 | 2 | 2 | 2 | ||||||
| D13-114-01 | D13-114-01 | Защитная пластина, турбонагнетатель | 1 | |||||||||
| D13-113-01 | D13-113-01 | Прокладка | 1 | |||||||||
| 61 | D00-118-02 | Колено, система выхлопа | 1 | |||||||||
| D00-118-22a | D00-118-22a | Колено, система выхлопа | 1 | 1 | 1 | |||||||
| D00-118-23a | D00-118-23a | Колено, система выхлопа | 1 | |||||||||
| 61 | D00-118-25a | Колено, система выхлопа | 1 | 1 | ||||||||
| 61 | D00-118-27a | Колено, система выхлопа | 1 | |||||||||
| D00-119-03 | D00-119-03 | Колено, система выхлопа | 1 | |||||||||
| D00-119-04 | D00-119-04 | Колено, система выхлопа | 1 | 1 | 1 | |||||||
| D00-012-02 | D00-012-02 | Сварной кронштейн | 1 | |||||||||
| D00-015-06 | D00-015-06 | Сварной кронштейн, выпускной коллектор | 1 | 1 | ||||||||
| D13-001-01 | D13-001-01 | Зажим | 1 | |||||||||
| 62 | D00-173-01 | Прокладка, соединительная труба выходного коллектора | 1 | 1 | ||||||||
| 62 | D00-173-02 | Прокладка, соединительная труба выходного коллектора | 1 | |||||||||
| D00-158-01 | D00-158-01 | Эластичное соединение | 1 | |||||||||
| D00-220-03 | D00-220-03 | Прокладка | 1 | 1 | ||||||||
| GB5787-M10x20 | GB5787-M10x20 | Болт | 1 | 1 | ||||||||
| GB5787-M10x25 | GB5787-M10x25 | Болт | 2 | 4 | 4 | 6 | 6 | |||||
| 63 | D00-182-08a | Кронштейн, глушитель | 1 | |||||||||
| D00-014-08 | D00-014-08 | Сварной кронштейн, глушитель | 1 | |||||||||
| 63 | D00-014-09a | Сварной кронштейн, глушитель | 1 | |||||||||
| 63 | D00-014-10a | Сварной кронштейн, глушитель | 1 | 1 | ||||||||
| D00-222-01 | D00-222-01 | Зажим | 2 | 2 | 2 | 2 | 2 | |||||
| GB5787-AM10x25 | GB5787-AM10x25 | Болт | 2 | 2 | ||||||||
| 64 | GB5783-M10x30 | Болт | 4 | |||||||||
| 64 | GB5787-AM10x30 | Болт | 2 | 2 | 1 | 4 | ||||||
| 64 | GB5787-AM12x35 | Болт | 4 | |||||||||
| 65 | GB97.2-10-200HV-Y | Шайба | 4 | |||||||||
| GB5787-AM10x40 | GB5787-AM10x40 | Болт | 1 | |||||||||
| GB5787-M8x16 | GB5787-M8x16 | Болт | 2 | |||||||||
| 66 | GB5787-AM10x45 | Болт | 1 | 4 | 4 | |||||||
| GB6170-M10-Y | GB6170-M10-Y | Гайка | 4 | 4 | ||||||||
| 67 | D00-023-02 | Сварная пластина, теплоизоляция | 1 | |||||||||
| 68 | GB5786-M10x1x25 | Соединительный болт | 4 | |||||||||
| 68 | GB5783-AM10x35 | Соединительный болт | 2 | 2 | ||||||||
| 69 | GB97.2-10-200HV-Y | Шайба | 4 | 2 | ||||||||
| 70 | D00-290-02 | Соединительный элемент, вентиль | 1 | |||||||||
| 71 | D00-002-01a | Узел соединительного элемента, вентилятор | 1 | 1 | ||||||||
| 71.1 | D00-109-01b | Передающий вал вентилятора | 1 | |||||||||
| 71.1 | D00-109-03 | Передающий вал вентилятора | 1 | |||||||||
| 71.2 | GB5787-AM10x30 | Болт | 4 | 4 | ||||||||
| 71.3 | D00-147-01 | Колпачок винта, вентилятор | 1 | 1 | ||||||||
| 71.4 | D00-110-01 | Зажим | 1 | 1 | ||||||||
| 71.5 | D00-111-01a | Фланец | 1 | 1 | ||||||||
| D00-112-01 | D00-112-01 | Крышка, соединительный элемент вентилятора | 1 | 1 | ||||||||
| D00-113-01 | D00-113-01 | Втулка, соединительный элемент вентилятора | 4 | 4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
