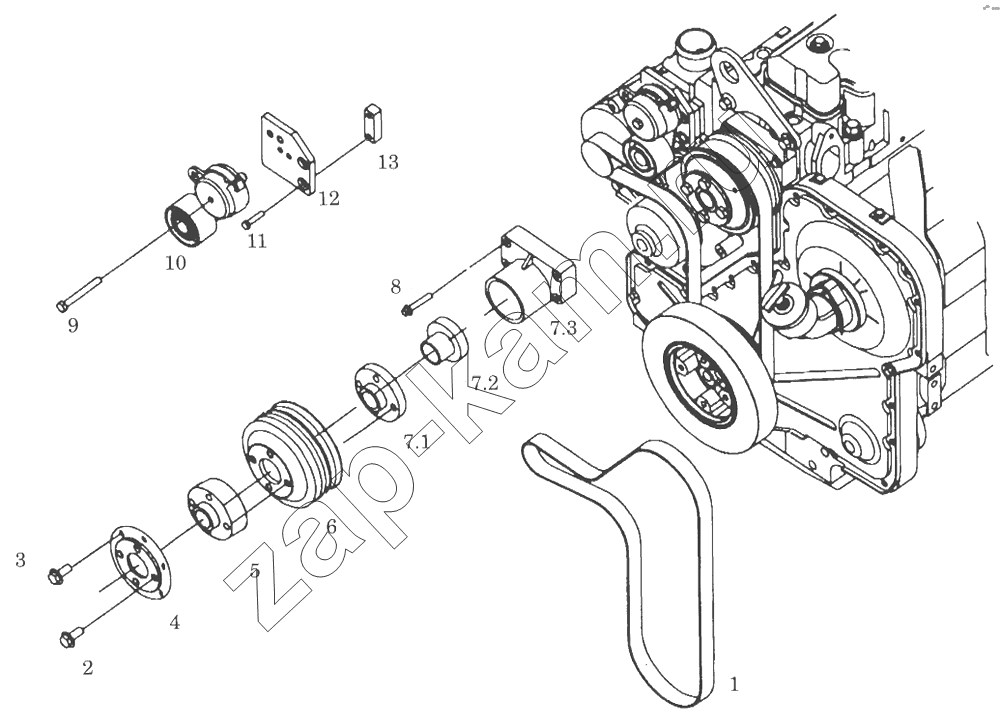

Передняя часть двигателя
/ SDEC серии 6114В
1
1
1
1
1
2
2
2
3
4
4
5
5
6
6
7
7.1
7.2
7.3
8
9
10
11
12
12
12
12
12
12
13
| Поз. | Артикул | Название детали | B1652112036 | B1652612025 | B1652612039 | B1652812098 | B1653112028 | B1653112111 | B1653112160 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | D16A-106-02 | Клиновой ремень, ребристый | 1 | 1 | ||||||
| 1 | D16A-106-03 | Клиновой ремень, ребристый | 1 | 1 | ||||||
| 1 | D16A-106-06 | Клиновой ремень, ребристый | 1 | |||||||
| 1 | D16A-106-33 | Клиновой ремень, ребристый | 1 | |||||||
| 1 | D16A-106-05 | Клиновой ремень, ребристый | 1 | |||||||
| 2 | GB5787-AM12x110 | Болт | 4 | 4 | ||||||
| 2 | GB5787-AM12x120 | Болт | 4 | |||||||
| 2 | GB5787-AM12x30 | Болт | 4 | |||||||
| 3 | GB5787-AM8x16 | Болт | 6 | 6 | ||||||
| 4 | D16A-111-30 | Зажим, шкив | 1 | |||||||
| 4 | D16A-111-01a | Зажим, шкив | 1 | |||||||
| D16A-111-03 | D16A-111-03 | Ступица, шкив | 1 | |||||||
| 5 | D16A-128-09 | Распорная деталь, вентилятор | 1 | |||||||
| 5 | D16A-128-30 | Распорная деталь, вентилятор | 1 | 1 | ||||||
| 6 | D16A-002-35 | Узел шкива, вентилятор | 1 | |||||||
| 6 | D16A-002-38 | Узел шкива, вентилятор | 1 | |||||||
| 6.1 | D16A-107-17 | Шкив, вентилятор | 1 | 1 | 1 | |||||
| 6.1 | D16A-107-14 | Шкив, вентилятор | 1 | 1 | 1 | |||||
| 6.2 | D16A-136-04 | Выходной шкив | 1 | 1 | 1 | |||||
| 6.2 | D16A-136-01 | Выходной шкив | 1 | 1 | 1 | 1 | ||||
| 6.3 | D16A-128-34 | Распорная деталь, вентилятор | 1 | |||||||
| 6.3 | D16A-128-33b | Распорная деталь, вентилятор | 1 | |||||||
| 6.4 | GB70-М12x35 | Болт | 4 | |||||||
| 6.4 | GB5787-AM12x40 | Болт | 4 | |||||||
| 6.5 | GB5787-AM8x45 | Болт | 4 | 4 | ||||||
| 6.6 | GB5787-AM10x30 | Болт | 4 | |||||||
| 6.6 | GB5787-AM12x25 | Болт | 4 | 4 | ||||||
| 6.7 | GB97.2-12-200HV-Y | Шайба | 4 | 4 | ||||||
| 7 | D16A-010-01 | Узел подшипника вентилятора | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 7.1 | D16A-138-01 | Фланец привода вентилятора | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 7.2 | D16A-137-01 | Подшипник вала вентилятора | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 7.3 | D16A-108-04 | Корпус, подшипник вентилятора | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 8 | GB5787-AM8x45 | Болт | 4 | 4 | 4 | 4 | 4 | |||
| 9 | GB5787-AM10x80-10.9 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 10 | D16A-003-03 | Натяжитель, ремень | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 11 | GB5782-M8x35 | Болт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 12 | D16A-121-39 | Кронштейн натяжителя | 1 | 1 | ||||||
| 12 | D16A-121-30c | Кронштейн натяжителя | 1 | |||||||
| 12 | D16A-121-37 | Кронштейн натяжителя | 1 | |||||||
| 12 | D16A-121-32c | Кронштейн натяжителя | 1 | |||||||
| 12 | D16A-121-34 | Кронштейн натяжителя | 1 | |||||||
| 12 | D16A-121-36a | Кронштейн натяжителя | 1 | |||||||
| 13 | D16A-135-30b | Распорная деталь | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
