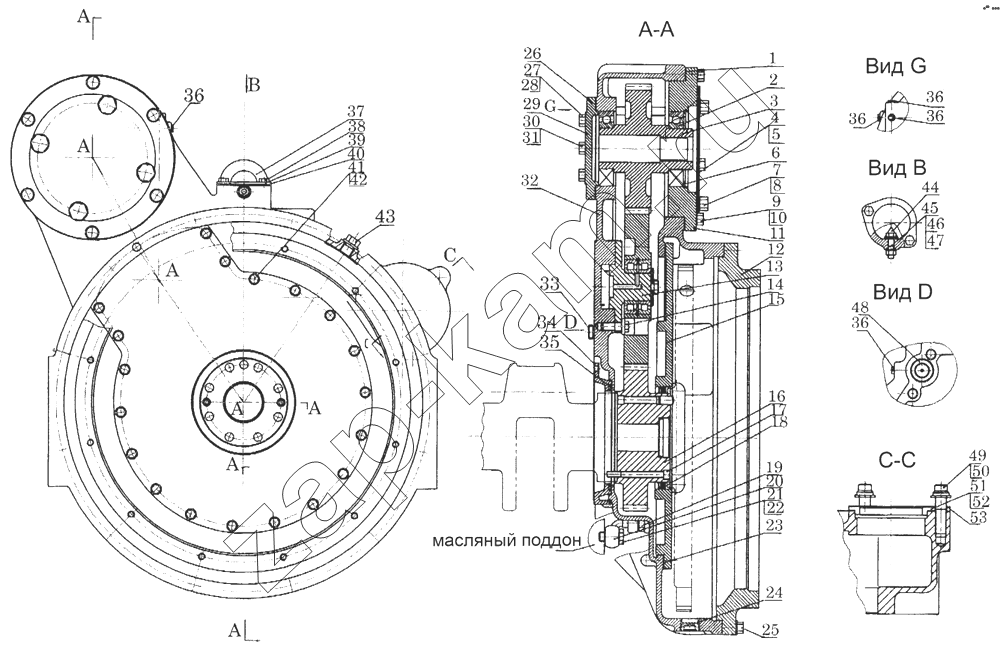

Раздаточная коробка
/ SDEC серии 6114В
1
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
11
11
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Поз. | Артикул | Название детали | B1652812098 | B1653112028 | B1653112111 | B1653112160 | Цена | |
|---|---|---|---|---|---|---|---|---|
| 1 | D02C-142-30 | Прокладка, задняя крышка | 1 | 1 | 1 | 1 | - | |
| 2 | GB/T292-7212AC | Подшипник | 2 | 2 | 2 | 2 | - | |
| 3 | D02C-119-30 | Приводная шестерня, рабочий насос | 1 | - | ||||
| 3 | D02C-119-31 | Приводная шестерня, рабочий насос | 1 | 1 | 1 | - | ||
| 4 | D02C-142-31 | Прокладка, защитная пластина | 1 | 1 | 1 | - | ||
| 4 | D02C-302-01a | Прокладка, защитная пластина | 1 | - | ||||
| 5 | D02C-125-32 | Защитная пластина, задняя | 1 | 1 | 1 | - | ||
| 5 | D02C-301-01a | Защитная пластина, задняя | 1 | - | ||||
| 6 | GB893.2-110 | Кольцо, фиксатор | 1 | 1 | 1 | - | ||
| 7 | GB5783-M14x20 | Болт | 2 | 4 | 4 | - | ||
| 7 | GB5783-M12x20 | Болт | 4 | - | ||||
| 8 | GB97.2-14-200HV-Y | Шайба | 2 | 4 | 4 | - | ||
| 8 | GB97.2-12-200HV-Y | Шайба | 4 | - | ||||
| 9 | GB5783-M10x30 | Болт | 6 | 6 | - | |||
| 9 | GB5783-M10x25 | Болт | 6 | 6 | - | |||
| 10 | GB97.2-10-200HV-Y | Шайба | 6 | 6 | 6 | 6 | - | |
| 11 | D02C-125-30 | Крышка, задняя | 1 | - | ||||
| 11 | D02C-125-31 | Крышка, задняя | 1 | - | ||||
| 11 | D02C-125-33a | Крышка, задняя | 1 | - | ||||
| 11 | D02C-125-36a | Крышка, задняя | 1 | - | ||||
| 12 | D02C-114-30 | Переходник | 1 | 1 | 1 | - | ||
| 13 | D02C-001-30 | Узел направляющей шестерни | 1 | 1 | 1 | - | ||
| 13 | D02C-001-31 | Узел направляющей шестерни | 1 | - | ||||
| 13.1 | D02C-117-30 | Направляющая шестерня | 1 | 1 | 1 | - | ||
| 13.1 | D02C-117-31 | Направляющая шестерня | 1 | - | ||||
| 13.2 | D02C-118-30 | Вал направляющей шестерни | 1 | 1 | 1 | - | ||
| 13.2 | D02C-118-31 | Вал направляющей шестерни | 1 | - | ||||
| 13.3 | D02C-128-01 | Зажим, направляющая шестерня | 1 | 1 | 1 | 1 | - | |
| 13.4 | D02C-130-01 | Запирающая прокладка | 1 | 1 | 1 | 1 | - | |
| 13.5 | GB/T283-NJ208E | Подшипник | 2 | 2 | 2 | 2 | - | |
| 13.6 | GB5783-M10x30 | Болт | 2 | 2 | 2 | 2 | - | |
| 13.7 | GB893.2-80 | Кольцо, фиксатор | 1 | 1 | 1 | 1 | - | |
| 14 | D02C-139-01 | Болт, вал направляющей шестерни | 3 | 3 | 3 | - | ||
| 15 | D02C-121-30 | Защитная пластина | 1 | 1 | 1 | - | ||
| 16 | D02C-003-30 | Узел приводной шестерни | 1 | 1 | - | |||
| 16 | D02C-003-31 | Узел приводной шестерни | 1 | - | ||||
| 16.1 | D02C-116-30 | Приводная шестерня | 1 | 1 | - | |||
| 16.1 | D02C-116-31 | Приводная шестерня | 1 | - | ||||
| 16.2 | D04-133-01 | Заглушка | 1 | 1 | 1 | - | ||
| 16.3 | GB119-A12x30 | Штифт, шпилька | 1 | 1 | 1 | - | ||
| 17 | GB70-M8x80 | Болт | 2 | - | ||||
| 18 | D02A-118-02b | Задний сальник коленчатого вала | 1 | 1 | 1 | - | ||
| 19 | D02C-145-01 | Переходник, линия обратного потока масла | 1 | 1 | 1 | - | ||
| 20 | D02C-004-01 | Сварная трубка, линия обратного потока масла | 1 | 1 | 1 | - | ||
| 21 | Q/SC642.1-01-M14x1.5 | Соединительный болт | 1 | 1 | 1 | - | ||
| 22 | Q/SC598-14x22 | Медная шайба | 2 | 2 | - | |||
| 23 | D02C-140-30 | Прокладка, защитная пластина | 1 | 1 | 1 | 1 | - | |
| 24 | D02A-163-01 | Заглушка, трубка | 1 | 1 | 1 | 1 | - | |
| 25 | GB5787-M12x35 | Болт | 12 | 12 | 12 | - | ||
| 26 | D02C-142-01a | Прокладка, защитная пластина | 1 | 1 | 1 | 1 | - | |
| 27 | GB5783-M10x20 | Болт | 1 | 1 | 1 | 1 | - | |
| 28 | GB97.2-10-200HV-Y | Шайба | 1 | 1 | 1 | 1 | - | |
| 29 | D02C-124-30 | Крышка, передняя | 1 | 1 | 1 | 1 | - | |
| 30 | GB5783-M10x25 | Болт | 5 | 5 | 5 | 5 | - | |
| 31 | GB97.2-10-200HV-Y | Шайба | 5 | 5 | 5 | 5 | - | |
| 32 | D02C-115-30 | Корпус,раздаточная коробка | 1 | 1 | 1 | - | ||
| 33 | D02A-161-30 | Заглушка | 1 | 1 | 1 | 1 | - | |
| 34 | D02A-115-30 | Защитная пластина, задняя | 1 | 1 | 1 | 1 | - | |
| 35 | GB3452.1-145x5.3 | Прокладка, 0-кольцо | 1 | 1 | 1 | 1 | - | |
| 36 | D02A-166-30 | Заглушка | 5 | 5 | 5 | 5 | - | |
| 37 | GB825-M20-Y | Болт | 1 | 1 | 1 | 1 | - | |
| 38 | GB5783-M8x16 | Болт | 2 | 2 | 2 | 2 | - | |
| 39 | D02C-104-01 | Защитная пластина | 1 | 1 | 1 | 1 | - | |
| 40 | D02C-105-01 | Прокладка, защитная пластина | 1 | 1 | 1 | 1 | - | |
| 41 | GB5783-M8x20 | Болт | 20 | 20 | 20 | 20 | - | |
| 42 | Q/SC598-8x16 | Медная шайба | 20 | 20 | 20 | 8 | - | |
| GB97.2-8-200HV-Y | GB97.2-8-200HV-Y | Шайба | 12 | - | ||||
| 43 | Q/SC587.1-M18x1.5 | Заглушка винтовая | 1 | 1 | 1 | 1 | - | |
| 44 | D02C-143-31 | Стопор | 1 | 1 | 1 | 1 | - | |
| 45 | GB5783-M8x30 | Болт | 1 | 1 | 1 | 1 | - | |
| 46 | GB6170-M8-Y | Гайка | 1 | 1 | 1 | 1 | - | |
| 47 | GB97.2-8-200HV-Y | Шайба | 2 | 2 | 2 | 2 | - | |
| 48 | GB3452.1-23.6x5.3 | Прокладка, 0-кольцо | 1 | 1 | 1 | 1 | - | |
| 49 | D02C-110-01 | Болт двенадцатигранник | 3 | 3 | 3 | 3 | - | |
| 50 | GB97.2-16-200HV-Y | Шайба | 3 | 3 | 3 | 3 | - | |
| 51 | D02C-102-01 | Фланец, стартер | 1 | 1 | 1 | 1 | - | |
| 52 | D02C-109-01 | Прокладка | 1 | 1 | 1 | 1 | - | |
| 53 | D02C-108-01 | Прокладка, стартер | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
