Система охлаждения двигателя
/ SDEC серии 6114В

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

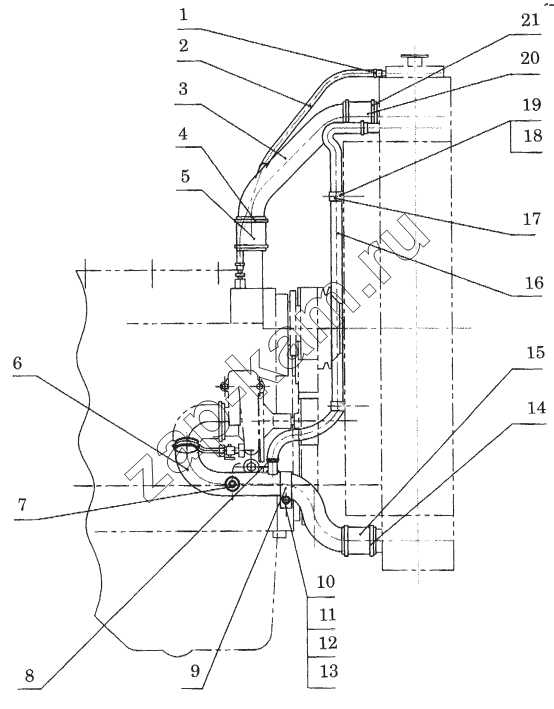

Схема/чертеж: Система охлаждения двигателя / SDEC серии 6114В
2
2
2
3
3
3
4
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
Поз. Артикул Название детали B1652112036B1652812098B1653112028B1653112111B1653112160 Цена
GB5787-AM10x25 GB5787-AM10x25 Болт 11 -
GB6177-M10-Y GB6177-M10-Y Гайка 1 -
D24B-112-01 D24B-112-01 Выходной патрубок радиатора 1 -
D24A-122-01 D24A-122-01 Заглушка, трубка 1 -
1 Q/SC1302-18-32 Зажим 22 -
1 Q/SC1302-12-19 Зажим 222 -
2 GB7548-0-10x850 Шланг 11 -
2 GB7548-0-10x750 Шланг 1 -
2 GB7548-0-10x640 Шланг 11 -
3 D24C-103-42 Верхний входной патрубок радиатора 1 -
3 D24C-103-43 Верхний входной патрубок радиатора 1 -
3 D24C-103-34 Верхний входной патрубок радиатора 11 -
4 Q/SC1302-52-76 Зажим 11212 -
5 Q/SC646-57x100 Шланг 11 -
5 Q/SC646-60x100 Шланг 11 -
6 D24C-003-36 Патрубок, водный насос 1 -
6 D24C-003-46 Патрубок, водный насос 1 -
6 D24C-003-49 Патрубок, водный насос 1 -
6 D24C-003-81c Входной патрубок водяного насоса 1 -
6 D24C-003-85 Входной патрубок водяного насоса -
7 D02A-164-01 Заглушка, трубка 11 -
8 Q/SC1302-21-44 Зажим 2222 -
9 D24B-113-01 Зажим 1111 -
10 GB5783-M10x20 Болт 31 -
11 GB97.2-10-200HV-Y Шайба 1 -
12 D24C-111-35a Кронштейн, водный насос 1 -
13 GB5787-AM8x16 Болт 1 -
14 Q/SC1302-52-76 Зажим 22222 -
15 Q/SC646-51x100 Шланг 211 -
16 Q/SC646-19x1200 Шланг 1 -
16 Q/SC646-25x1000 Шланг 1 -
16 Q/SC646-25x1200 Шланг 1 -
17 D24B-114-01 Зажим 22 -
18 GB5783-M10x20 Болт 2 -
19 GB97.2-10-200HV-Y Шайба 2 -
20 Q/SC646-57x100 Шланг 1111 -
21 Q/SC1302-52-76 Зажим 2222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
