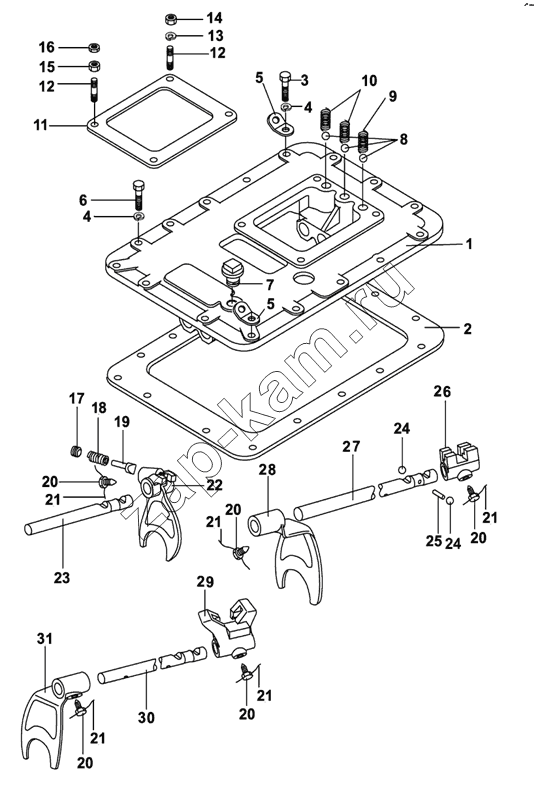

Механизм переключения коробки передач
/ Shaanxi 9JS135A-G1800
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
21
21
21
21
22
23
24
24
25
26
27
28
29
30
31
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | F99980 | Верхняя крышка в сборе | 1; | |
| 2 | 14918 | Прокладка | 1; | |
| 3 | GB21-76 | Болт М 16x1.5x45 | 2; | |
| 4 | GB93-76 | Шайба пружинная | 16; | |
| 5 | 20815 | Кронштейн | 2; | |
| 6 | GB21-76 | Болт М 16x1.5x45 | 14; | |
| 7 | Q614B10 | Пробка коническая | 1; | |
| 8 | GB308-89 | Шарик стальной 12.7 | 3; | |
| 9 | F96084 | Пружина | 1; | |
| 10 | F96085 | Пружина | 2; | |
| 11 | 1642 | Прокладка | 1; | |
| 12 | 11066 | Шпилька | 4; | |
| 13 | GB93-76 | Шайба пружинная | 2; | |
| 14 | Q361B10 | Гайка № 2 | 2; | |
| 15 | X-1-603 | Гайка 3/8 - 24 | 2; | |
| 16 | Q351B10 | Гайка | 2; | |
| 17 | 8968 | Гайка | 1; | |
| 18 | 8774 | Пружина | 1; | |
| 19 | F99671 | Болт | 1; | |
| 20 | 3220 | Винт | 5; | |
| 21 | 1819 | Проволока | По необходимости; | |
| 22 | F99664 | Вилка пониженной передач заднего хода | 1; | |
| 23 | 16132 | Шток вилки переключения пониженной передачи | 1; | |
| 24 | GB308-89 | Шарик стальной 12.7 | 2; | |
| 25 | 1634 | Фиксатор | 1; | |
| 26 | F99588 | Блок 1/2 и 5/6 передач 19,05 | 1; | |
| 27 | 16133 | Шток вилки 1/2 и 5/6 передач | 1; | |
| 28 | 16135 | Вилка 1/2 передачи | 1; | |
| 29 | F99589 | Рычаг переключения передач 3/4 и 7/8 sрееd | 1; | |
| 30 | 18643 | Шток вилки 3/4 и 7/8 передач | 1; | |
| 31 | 16136 | Вилка 3/4 и 7/8 передач | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
