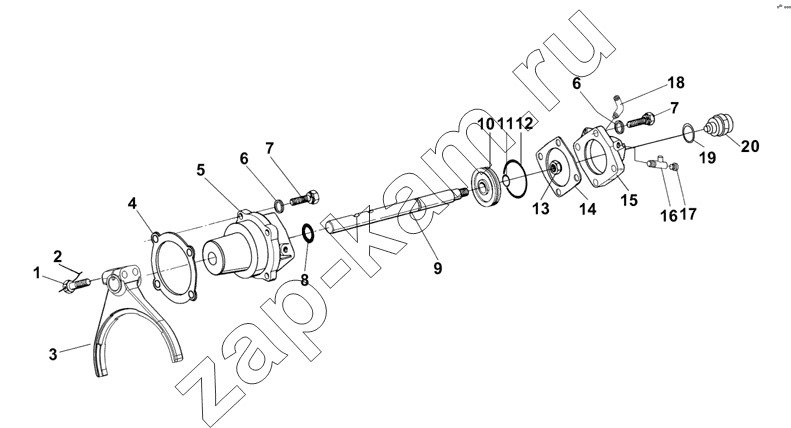

Цилиндр воздушный переключения передач демультипликатора
/ Shaanxi 9JS135A-G1800
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | GB32.3-88 | Болт M12x1.25x50 | 2; | |
| 2 | 1819 | Проволока | Как требуется; | |
| 3 | 16775 | Вилка | 1; | |
| 4 | 14347 | Шайба | 1; | |
| 5 | 16778 | Воздушный цилиндра | 1; | |
| 6 | GB93-76 | Шайба пружинная | 8; | |
| 7 | GB5782-86 | Болт M10x32 | 8; | |
| 8 | 14765 | Кольцо уплотнительное | 1; | |
| 9 | 16993 | Вал | 1; | |
| 10 | 14341 | Поршень | 1; | |
| 11 | 14345 | Кольцо уплотнительное | 1; | |
| 12 | 14344 | Кольцо уплотнительное | 1; | |
| 13 | GB890-80 | Гайка M16x1.5 | 1; | |
| 14 | 14349 | Шайба стопорная | 1; | |
| 15 | F99857 | Крышка цилиндра | 1; | |
| 16 | C03052 | Тройник NPT 1/8 | 1; | |
| 17 | Q618B01 | Пробка конусная | 1; | |
| 18 | 12880 | Штуцер | 1; | |
| 19 | X11511 | Прокладка медная | 4; | |
| 20 | 0069GS | Датчик давления | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
