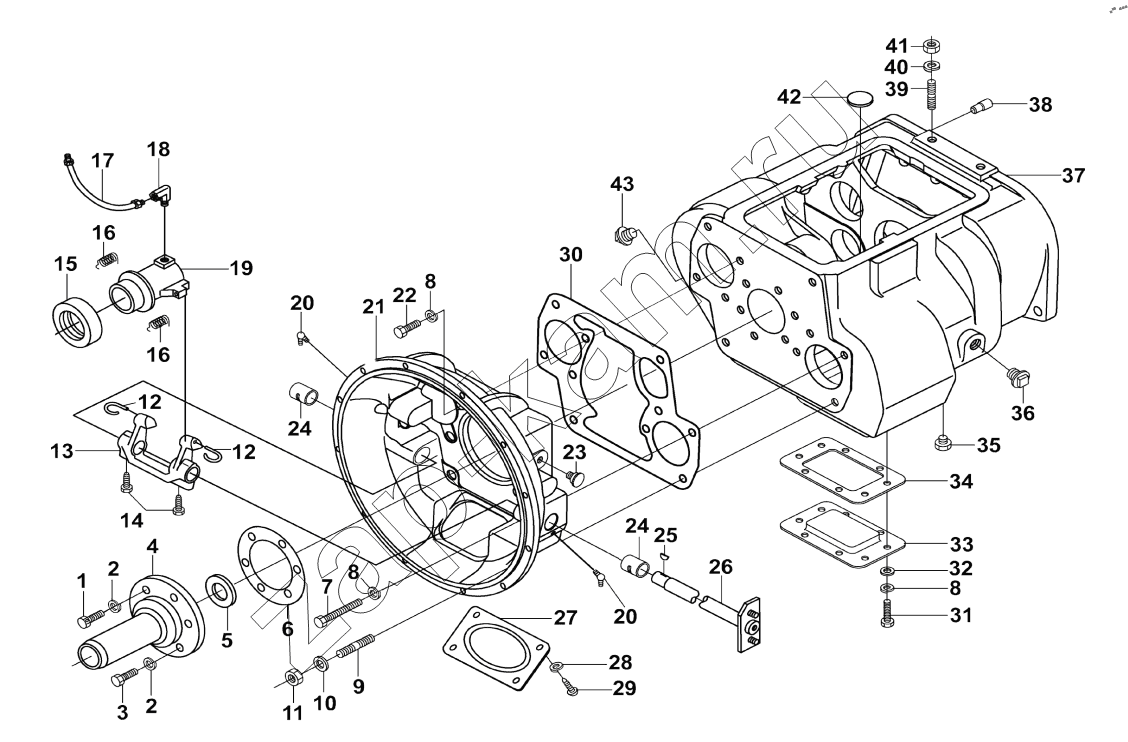

Clutch and gearbox housing assembly
/ Shaanxi Fast 9JS220
1
2
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | Q1701032 | Small hexagon head bolts with hole M10x32 | 2; | - | |
| 2 | GB93-76 | The spring washer 10 | 2; | - | |
| 3 | GB21-76 | Hexagon head bolts M10x32 | 1; | - | |
| 4 | F91409 | A shaft bearing cap | 4; | - | |
| 5 | F91410 | A shaft bearing cover oil seal | 4; | - | |
| 6 | 14311 | Прокладка фланца выжимного подшипника | 1; | - | |
| 7 | GB21-76 | Small hexagon head bolts M12x90 | 1; | - | |
| 8 | GB93-76 | The spring washer 12 | 2; | - | |
| 9 | C01056 | Шпилька | 2; | - | |
| 10 | GB95-85 | Washer 16 | 6; | - | |
| 11 | GB889-80 | Six angle nylon locking nut M16x1.5 | 6; | - | |
| 12 | 9293 | Bearing return spring | 6; | - | |
| 13 | 12817 | The clutch release fork | 2; | - | |
| 14 | X-7-603 | Hexagon head bolts | 1; | - | |
| 15 | 996914 | Six hexagon head bolts | 2; | - | |
| 16 | 4425 | Tension spring | 1; | - | |
| 17 | 51016 | Tubing assembly | 2; | 13 800 ₽ | |
| 18 | 12880 | 45°union elbow | 1; | - | |
| 19 | C04002 | The clutch release bearing carrier | 1; | - | |
| 20 | Q701B45 | Прессмасленка угловая | 1; | - | |
| 21 | A-3674 | Корпус сцепления в сборе | 2; | - | |
| 22 | GB5782-76 | Small hexagon head bolts M12x38 | 1; | - | |
| 23 | GB93-87 | The spring washer | 2; | - | |
| 24 | 8677 | Разделительная втулка сцепления | 2; | - | |
| 25 | X-6-11 | Semi-circle key | 1; | - | |
| 26 | A-C04009-11 | The clutch release fork shaft assembly | 1; | - | |
| 27 | 1565 | Крышка кожуха сцепления | 1; | - | |
| 28 | GB93-76 | Small hexagon head bolts M8x12 | 1; | - | |
| 29 | GB21-76 | Small hexagon head bolts M12x25 | 1; | - | |
| 30 | 20822 | Прокладка кожуха сцепления | 1; | 90 ₽ | |
| 31 | GB21-76 | Small hexagon head bolts M12x25 | 4; | - | |
| 32 | GB97.1-85-12-140HV | Gasket | 8; | - | |
| 33 | 16596 | Крышка КОМ | 1; | - | |
| 34 | 16929 | Прокладка крышки КОМ | 1; | - | |
| 35 | Q614B06 | Square taper plug NPT3/4 | 1; | - | |
| 36 | Q614B12 | Square taper plug | 1; | - | |
| 37 | JS220-1701015 | The transmission housing | 1; | - | |
| 38 | 14334 | Шпонка задней крышки | 2; | - | |
| 39 | Q1231630 | Шпилька | 2; | - | |
| 40 | GB93-76 | The spring washer 10 | 2; | - | |
| 41 | GB52-76 | Hexagon nut M16x1.5 | 2; | - | |
| 42 | 14373 | Круглый магнит | 3; | 110 ₽ | |
| 43 | Q61304 | Square taper plug | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
