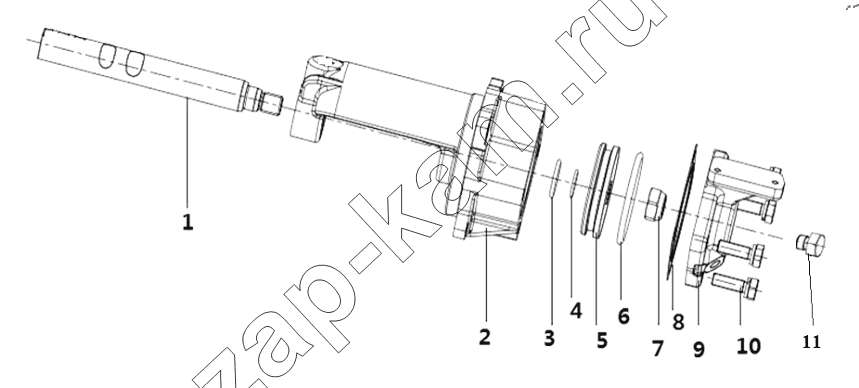

Сборка цилиндра вспомогательной коробки
/ Shaanxi Fast BJ-12JSDX240TA
1
2
3
4
5
6
7
8
9
10
11
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| JS220-1707060-4 | JS220-1707060-4 | Пневмоцилиндр переключения КОМ | 1; | |
| X11511 | X11511 | Медная шайба | 1; | |
| 1 | JS220-1707061-1 | Вал | 1; | |
| 2 | JS220-1707062-1 | Цилиндр передачи | 1; | |
| 3 | 14765 | О-кольцо уплотнительное | 1; | |
| 4 | 14345 | О-кольцо уплотнительное | 1; | |
| 5 | 14341 | Уплотнительное кольцо | 1; | |
| 6 | 14344 | О-кольцо уплотнительное | 1; | |
| 7 | GB890-80-M16x1.5 | Стопорная гайка | 1; | |
| 8 | 14349 | Прокладка корпуса цилиндра | 1; | |
| 9 | F99875 | Крышка цилиндра | 1; | |
| 10 | Q1421032 | Болт крышки картера | 4; | |
| 11 | Q617B18 | Винтовая пробка | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
