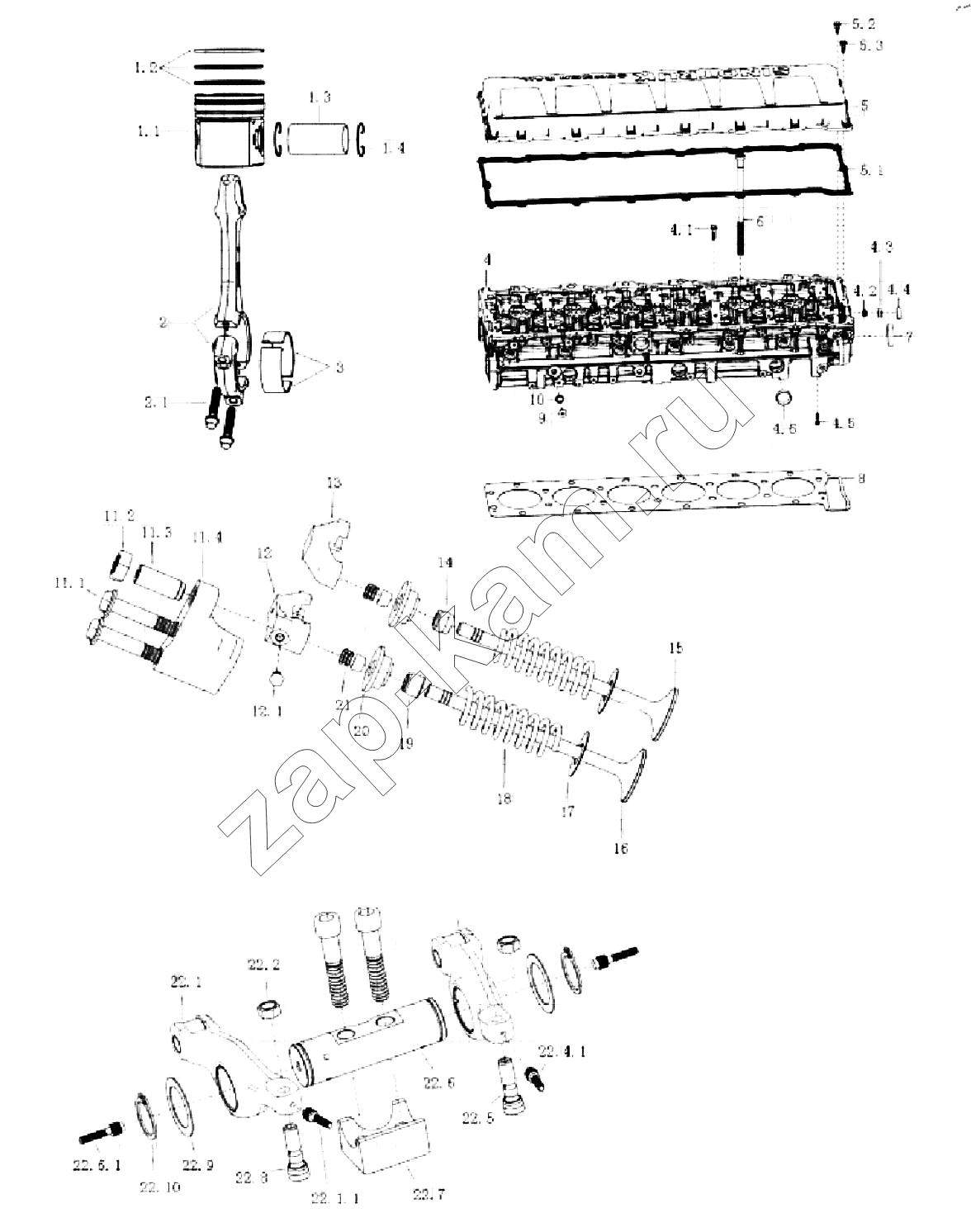

CONNECTNG ROD, PISTON AND VALVE MECHANISM
/ SITRAK MC11

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1.1
1.2
1.3
1.4
2
2.1
3
4
4.1
4.2
4.3
4.4
4.5
4.6
5
5.1
5.2
5.3
6
7
8
9
10
11.1
11.2
11.3
11.4
12
12.1
13
14
15
16
17
18
19
20
21
22.1
22.1.1
22.2
22.4.1
22.5
22.6
22.6.1
22.7
22.8
22.9
22.1
Поз. Артикул Название детали Кол-во
201V02500-6126 201V02500-6126 D20 piston kit ;
1.1 200V02511-0771 piston ;
1.2 201V02503-6001 Ring Assembly ;
1.3 200V02502-0120 Piston pin ;
1.4 200V90810-0038 Стопорное кольцо поршневого штока ;
2 201-02400-6120 Rod assembly ;
2.1 200V90490-0133 Шатунные болты ;
3 201V02410-6698 Вкладыш шатуна ;
4 200-03100-6423 Cylinder head assembly ;
4.1 MQ6-03215-6307 Hexagon flange bolts ;
4.2 200V90310-0272 Plugs ;
4.3 200V91606-0040 Bowl plug ;
4.4 200V91606-0036 Чашечная заглушка ;
4.5 MQ6-21649-0003 Sealing plug ;
4.6 200V91606-0090 Bowl plug ;
5 201V03401-6024 Узлы крышки головки блока цилиндров ;
5.1 201V03905-0177 Cylinder head cover gasket ;
5.2 201V96210-0087 Bolt sleeve assembly ;
5.3 201V96210-0080 Bolt assemblies damping element ;
6 200V90020-0421 Болт головки блока цилиндра ;
7 200V91606-0063 Чашечная заглушка ;
8 201V03901-0403 Cylinder head gasket ;
9 MQ6-08049-0032 Резьбовая пробка ;
10 MQ6-56631-0107 Комбинированная уплотнительная шайба ;
200-04251-6000 200-04251-6000 EVB комплект прижимной плиты ;
11.1 MQ6-03216-8412 Шестигранный фланцевой болт ;
11.2 200V90501-0083 Шестигранная гайка ;
11.3 200V04205-0044 Установочный винт ;
11.4 200V04251-0006 Нажимная плита ;
12 200V04120-6008 EVB мост клапана в сборе ;
12.1 200V90001-0216 Hex head bolt ;
13 200V04120-0019 Выпускной мост ;
14 202V04902-0033 Сальник штока впускного клапана ;
15 200V04101-0574 Впускной клапан ;
16 200V04101-0546 Выпускной клапан ;
17 200V90701-0243 Прокладка ;
18 200V04102-0159 Пружина клапана ;
19 202V04902-0035 Сальник штока клапана ;
20 200V04103-0108 Гнездо пружины клапана ;
21 200V04104-0034 Шплинт клапана ;
201-04200-6057 201-04200-6057 Рычажный механизм ;
22.1 202-04201-6004 Коромысло выпуска в сборе ;
22.1.1 MQ6-21649-0005 Sealing plug ;
22.2 200V90501-0030 Шестигранная гайка ;
22.3 MQ6-02191-0616 Болт с цилиндрической головкой и внутренним шестигранником ;
22.4 202-04201-6003 Коромысло впуска в сборе ;
22.4.1 MQ6-21649-0005 Sealing plug ;
22.5 200V04205-5010 Adjusting screw ;
22.6 200-04203-5065 Узел вала коромысла ;
22.6.1 MQ6-21649-0003 Sealing plug ;
22.7 200V04202-0136 Гнездо коромысла ;
22.8 200V04205-0045 Adjusting screw ;
22.9 200V90701-0234 Прокладная шайба ;
22.1 MQ6-29010-0126 Осевое пружинное стопорное кольцо ;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
