Генератор и стойка в сборе
/ Weichai 226B

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

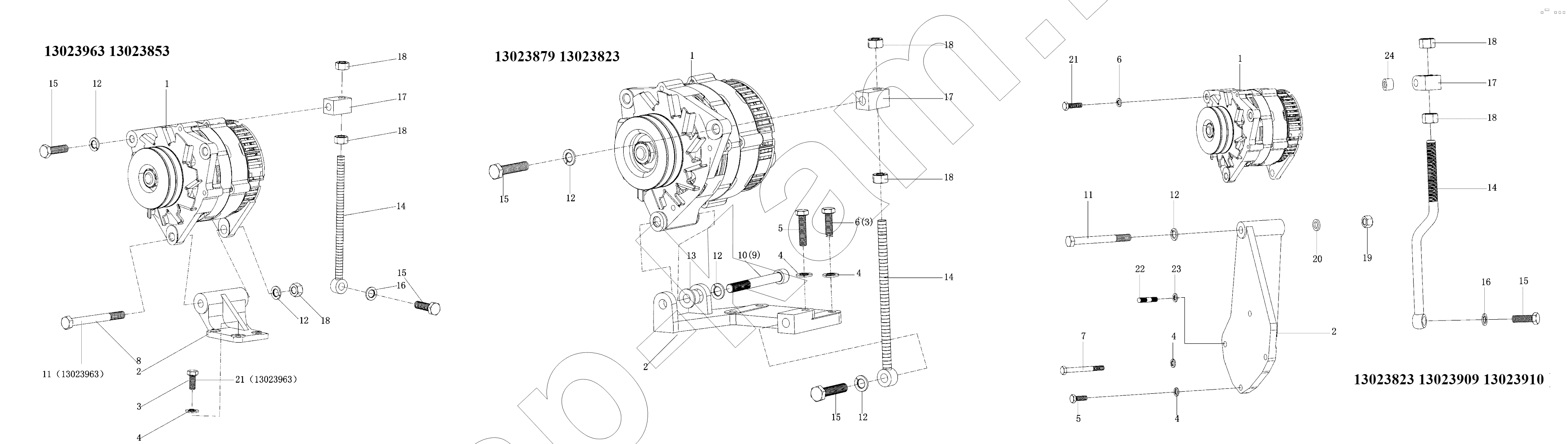

Схема/чертеж: Генератор и стойка в сборе / Weichai 226B
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
4
5
5
6
6
7
8
9
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
20
21
21
22
23
24
Поз. Артикул Название детали 130239631302385313023879 Цена
1 13024354 Генератор 1 -
1 13023777 Генератор -
1 13023668 Генератор 1 -
2 13026249 Стойка генератора 1 -
2 13025170 Стойка генератора 1 -
2 13023424 Стойка генератора -
2 13023056 Стойка генератора -
2 13025728 Стойка генератора 1 -
2 13024881 Стойка генератора -
3 01137083 Шестиугольный головочный болт 33 -
4 01177981 Пружинная шайба 633 -
5 01112331 Шестиугольный головочный болт -
6 01139584 Шестиугольный головочный болт -
7 01111191 Шестиугольный головочный болт -
8 13024655 Шестиугольный головочный болт 1 -
9 01111337 Шестиугольный головочный болт 1 -
10 13024635 Винт с шестигранной уголовочной цилиндрической головкой -
11 13024213 Болт генератора 1 -
12 01178365 Пружинная шайба 23 -
12 01178366 Пружинная шайба 1 -
13 13024352 Проходная втулка 1 -
13 13023138 Проходная втулка -
14 13026045 Натяжной болт генератора 1 -
14 13024885 Натяжной болт генератора 1 -
14 13023057 Натяжной болт генератора 1 -
14 13025729 Натяжной болт генератора -
15 01112427 Шестиугольный головочный болт 12 -
15 13025013 Шестиугольный головочный болт 1 -
15 13028057 Шестиугольный головочный болт 1 -
16 13024222 Пружинная шайба 11 -
16 13022681 Пружинная шайба -
17 13023058 Подставка под натяжной болт -
17 13024886 Подставка под натяжной болт 1 -
17 13024459 Подставка под натяжной болт -
17 13024346 Подставка под натяжной болт 1 -
17 13026051 Подставка под натяжной болт 1 -
18 01139401 Шестигранная гайка 22 -
18 13022243 Шестигранная гайка 22 -
19 01112861 Шестигранная гайка 1 -
20 12189678 Прокладка -
21 01112339 Шестиугольный головочный болт 6 -
22 01113391 Шпилька -
23 01151002 Пластичная шайба 1 -
24 13025730 Подставка 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
