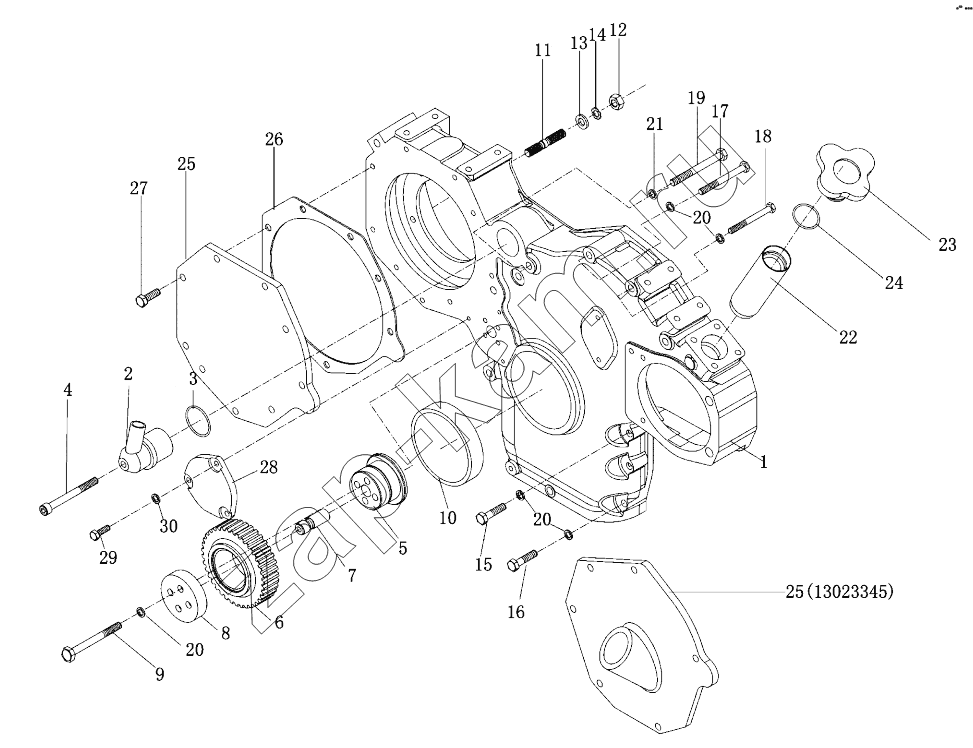

Корпус дизеля в сборе III
/ Weichai 226B
1
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
25
27
28
29
29
30
| Поз. | Артикул | Название детали | 13023963 | 13023853 | 13023879 | |
|---|---|---|---|---|---|---|
| 1 | 13025151 | Крышка передней стенки | 1 | 1 | ||
| 1 | 13025293 | Крышка передней стенки | 1 | |||
| 1 | 13023505 | Крышка передней стенки | ||||
| 2 | 12158431 | Корпус дыхательного аппарата | 1 | 1 | 1 | |
| 3 | 01161340 | О-образное уплотняющее кольцо | 1 | 1 | 1 | |
| 4 | 01111096 | Шестиугольный головочный болт | 1 | 1 | 1 | |
| 5 | 13022332 | Вал промежуточной шестерни | 1 | 1 | 1 | |
| 6 | 13022327 | Элемент промежуточной шестерни | 1 | 1 | 1 | |
| 7 | 13022331 | Вал | 1 | 1 | 1 | |
| 8 | 13022333 | Стопорная плита | 1 | 1 | 1 | |
| 9 | 13027282 | Шестиугольный головочный болт | 4 | 4 | 4 | |
| 10 | 12188100 | Блок радиального уплотняющего кольца | 1 | 1 | ||
| 11 | 01113477 | Шпилька | 4 | 4 | 4 | |
| 12 | 13021999 | Шестигранная гайка | 4 | 4 | 4 | |
| 12 | 01139401 | Шестигранная гайка | ||||
| 13 | 01152752 | Пластинчатая шайба | 4 | 4 | 4 | |
| 14 | 01117867 | Шестиугольный головочный болт | 4 | 4 | 4 | |
| 15 | 01139584 | Шестиугольный головочный болт | 1 | 1 | 1 | |
| 16 | 01111151 | Шестиугольный головочный болт | 5 | 5 | 5 | |
| 17 | 01111184 | Шестиугольный головочный болт | 6 | 4 | 6 | |
| 18 | 01111177 | Шестиугольный головочный болт | 2 | 2 | ||
| 19 | 01111195 | Шестиугольный головочный болт | 1 | 1 | 1 | |
| 20 | 01177981 | Пружинная шайба | 18 | 18 | 18 | |
| 21 | 01118647 | Уплотняющая шайба | 1 | 1 | 1 | |
| 22 | 13021558 | Соединение впуска | ||||
| 23 | 12165572 | Резьбовая пробка | 1 | 1 | 1 | |
| 24 | 06214722 | О-образное резиновое кольцо | 1 | 1 | 1 | |
| 25 | 13023345 | Крышка | 1 | 1 | ||
| 25 | 13022339 | Крышка | 1 | |||
| 27 | 01112331 | Шестиугольный головочный болт | 8 | 8 | 8 | |
| 28 | 13022340 | Крышка | 1 | 1 | 1 | |
| 29 | 13022341 | Прокладка | 1 | 1 | 1 | |
| 29 | 01151567 | Шестиугольный головочный болт | 3 | 3 | 3 | |
| 30 | 01118641 | Уплотняющая шайба | 3 | 3 | 3 | |
| 31 | 01016240 | Герметизатор | 1 | 1 | 1 | |
| 32 | 01016112 | Герметизатор | 1 | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
