Oil pipe assembly of turbocharger
/ Weichai 226B

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

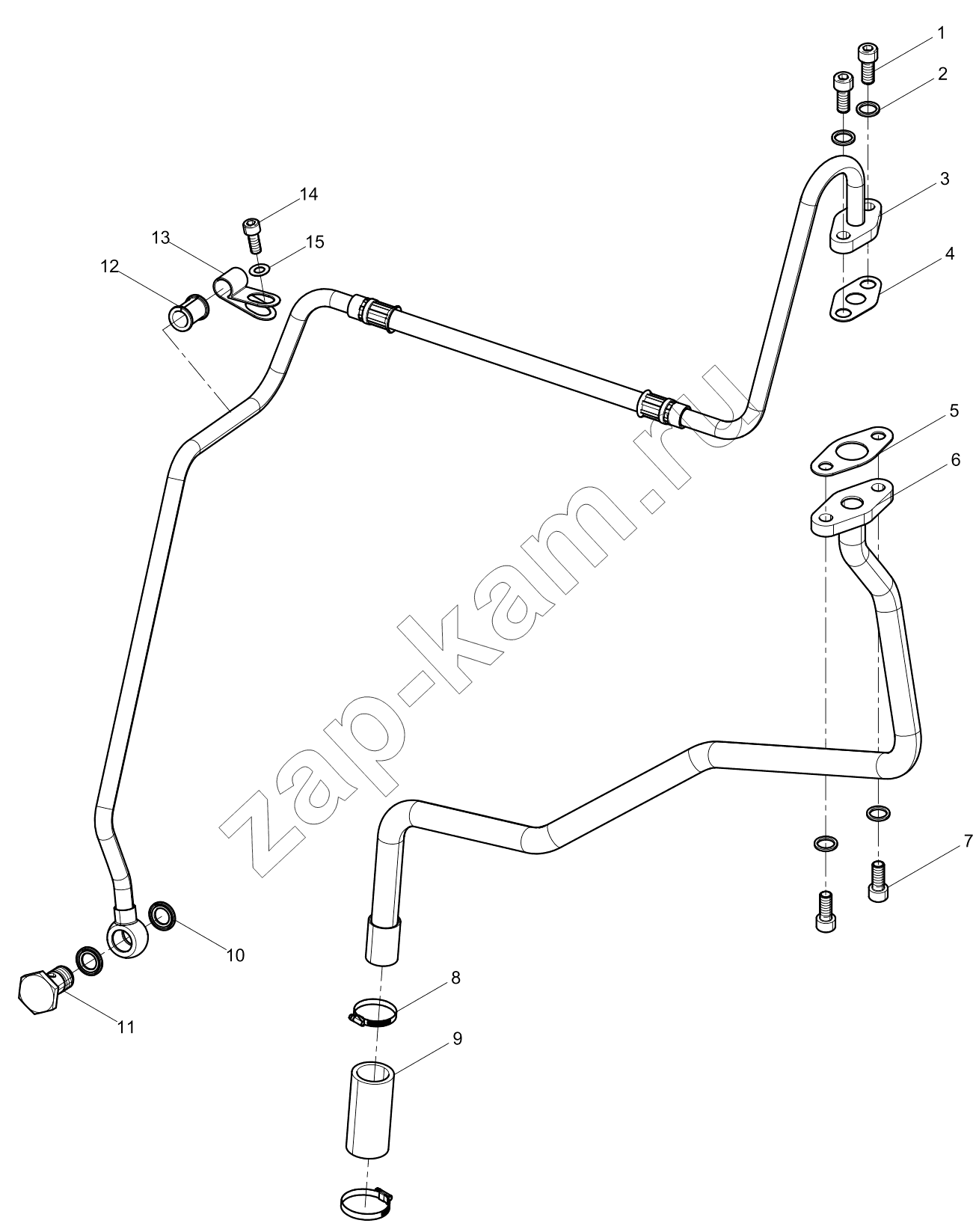

Схема/чертеж: Oil pipe assembly of turbocharger / Weichai 226B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 01110560 Inner hexagon screw 2; -
2 01177981 Пружинная шайба 4; -
3 12273045 Oil pipe subassembly of turbocharger 1; -
4 12161797 Прокладка 1; -
5 12161798 Прокладка 1; -
6 12191070 Oil pipe subassembly of turbocharger 1; -
7 01110571 Винт с шестигранной уголовочной цилиндрической головкой 2; -
8 12151665 Хомут рукава 2; -
9 13026005 Резиновая труба 1; -
10 13023361 Составная уплотняющая шайба 2; -
11 13036073 Hexagon bolt with wire hole on head 1; -
12 13031474 Round washer 1; -
13 13036779 Clip 1; -
14 01112238 Шестиугольный головочный болт 1; -
15 01107279 Wave spiral washer 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
