Alternator Bracket Assembly
/ Weichai BAUDOUIN 3M10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

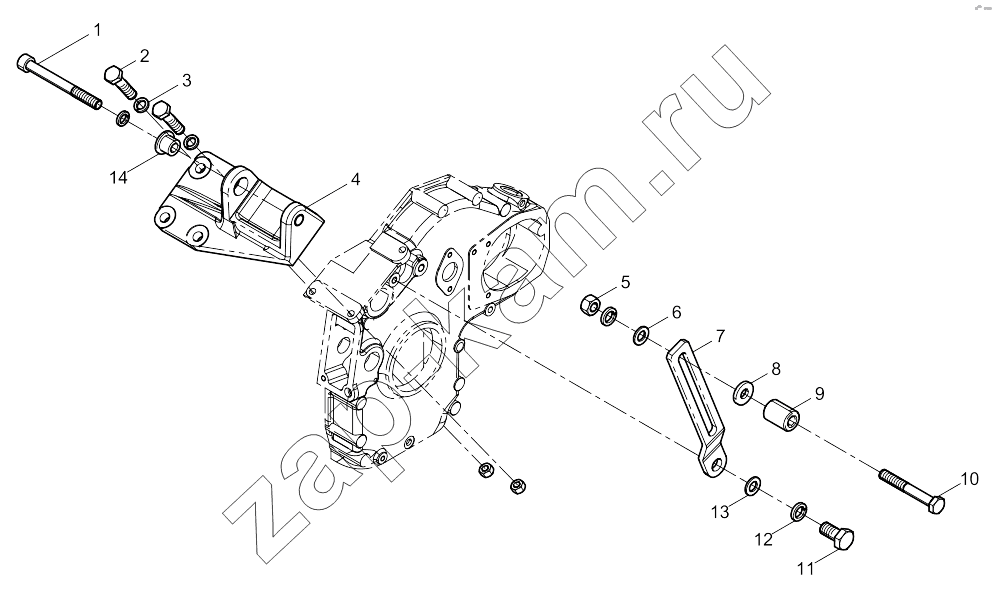

Схема/чертеж: Alternator Bracket Assembly / Weichai BAUDOUIN 3M10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 01110618 Inner Hexagon Socket Head Cap Screw 1; -
2 90003800431 Болт с шестигранной головкой 2; -
3 90003931102 Пружинная шайба 4; -
4 12270276 Alternator Bracket 1; -
5 90012700003 Hexagon Nut, Style 2 3; -
6 90014040007 Plain Washer 1; -
7 13020949 Bracket 1; -
8 12159468 Прокладка 1; -
9 13021990 13021990 1; -
10 90003800466 Болт 1; -
11 90011350026 Hexagon bolt 1; -
12 90003931122 Шайба 2; -
13 90014040008 Plain Washer 1; -
14 12190551 Sleeve 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
