Heat exchanger assembly
/ Weichai WD10 DHD10C0009

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

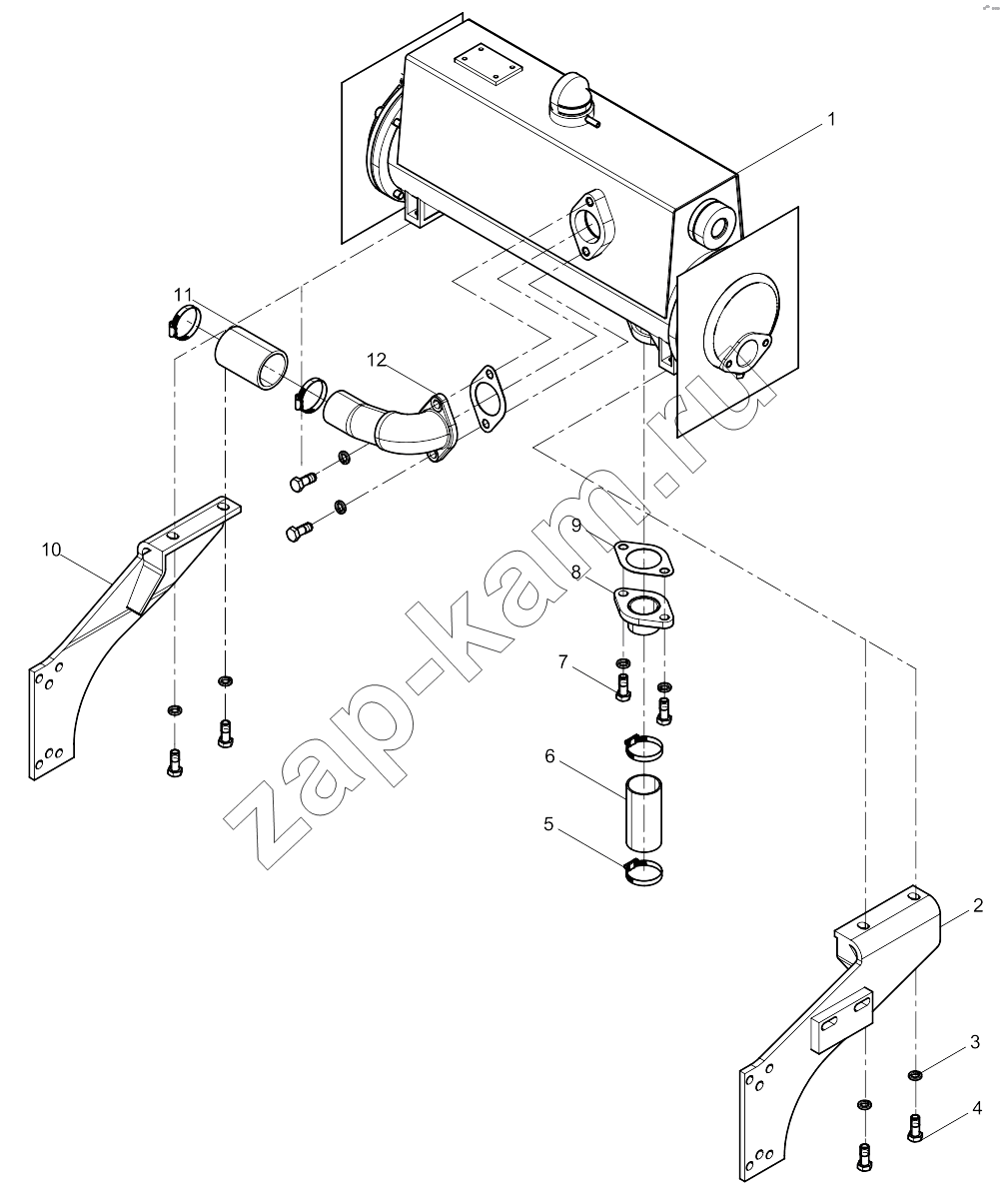

Схема/чертеж: Heat exchanger assembly / Weichai WD10 DHD10C0009
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 612600140310Z Heat exchanger 1; -
2 612600140216 Left bracket 1; -
3 90003931142 Spring washer 8; -
4 90003802627 Болт 4; -
5 90003989308 Хомут рукава 4; -
6 61000060237 Резиновая труба 1; -
7 90011270017 Hexagon bolt, full thread 4; -
8 612600140023 Water outlet pipe 1; -
9 612600140024 Gasket 2; -
10 612600140186 Right bracke of water tank 1; -
11 615T1110060 Coolant Connecting Rubber Pipe 1; -
12 612600140019 Water outlet pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
