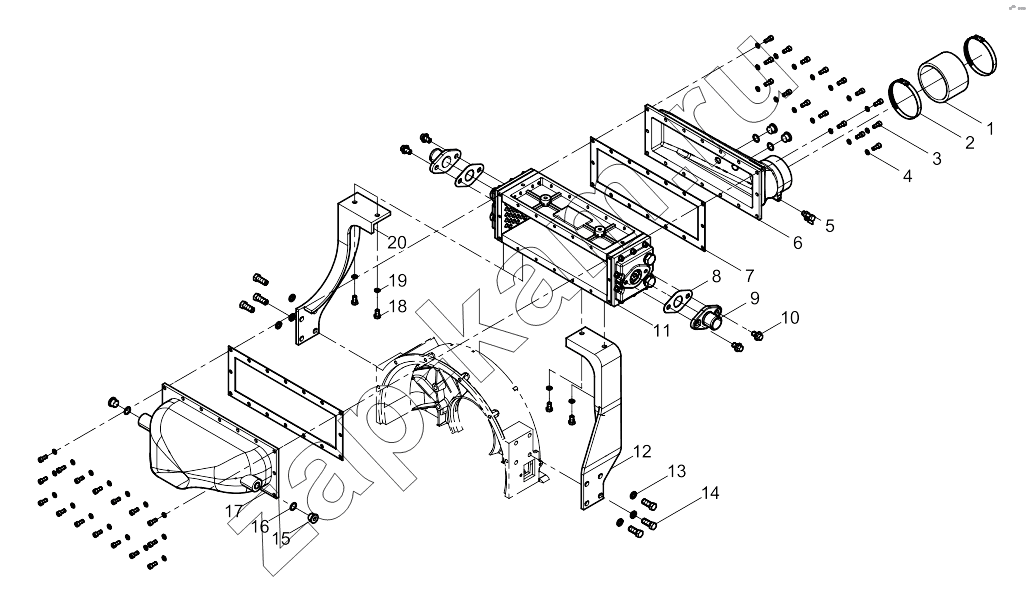

Intercooler assembly
/ Weichai WD10 DHD10C0009
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 61568C120006 | Air Connecting Rubber Pipe | 1; | |
| 2 | 90003989319 | Clamp | 2; | |
| 3 | 90003862427 | Винт | 32; | |
| 4 | 90003932023 | Шайба пружинная | 32; | |
| 5 | 170Z.21.112 | Straight Nozzle Drain Plug | 1; | |
| 6 | 612600120213 | Air outlet cover of intercooler | 1; | |
| 7 | 61568C120007 | Air inlet/outlet cover gasket | 2; | |
| 8 | 61568C19002 | Seawater flange gasket | 2; | |
| 9 | 61568C19001 | Seawater flange | 2; | |
| 10 | 612600114376 | Hexagon Flange Bolt | 4; | |
| 11 | 612600120074Y | Air cooler core assembly | 1; | |
| 12 | 612600120020 | Intercooler bracket | 1; | |
| 13 | 90014010003 | Single Coil Spring Lock Washer, Normal Type | 6; | |
| 14 | 100GF.22 | Hexagon bolt | 6; | |
| 15 | 90003960005 | Hexagon plug | 4; | |
| 16 | 90003098029 | Шайба | 4; | |
| 17 | 61568C120001 | Air inlet cover of intercooler | 1; | |
| 18 | 90003802511 | Болт | 4; | |
| 19 | 90003931122 | Шайба | 4; | |
| 20 | 612600120021 | Intercooler bracket | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
