Turbocharger Oil pipe Group
/ Weichai WD10 DHD10C0009

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

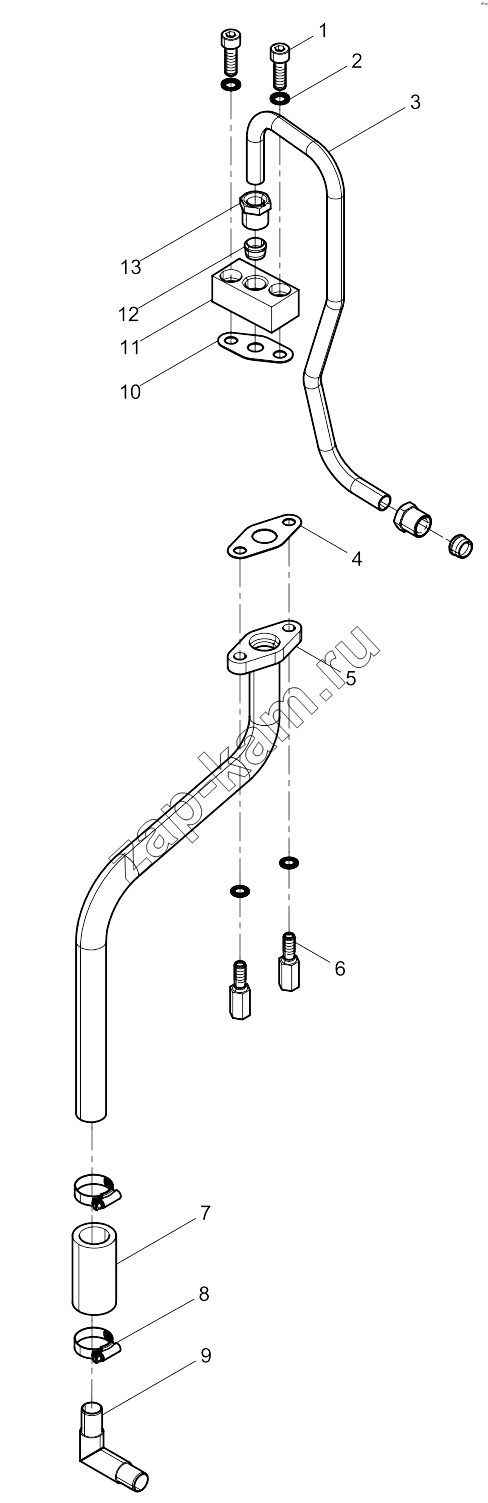

Схема/чертеж: Turbocharger Oil pipe Group / Weichai WD10 DHD10C0009
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 90003862428 Винт 2; -
2 188250083 Шайба 4; -
3 612600070072 Fuel inlet pipe 1; -
4 612600115353 Oil return pipe gasket for turbocharger 1; -
5 612600070068 Fuel return pipe assembly 1; -
6 61460070014 Болт 2; -
7 612600112716 Oil return hose of turbocharger 1; -
8 90003989301 Хомут шланга 2; -
9 612600070097 Масляная трубка-отвод 1; -
10 612600114275 Fuel inlet pipe gasket 1; -
11 81560110152 Фланец 1; -
12 90003559563 Вкладыш уплотнительный 2; -
13 90003559513 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
