Air compressor group
/ Weichai WD10G220E21

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

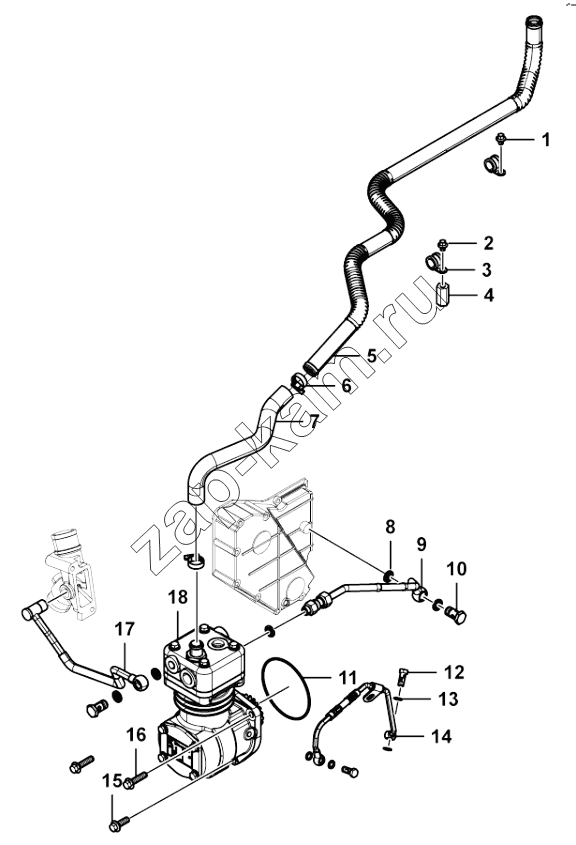

Схема/чертеж: Air compressor group / Weichai WD10G220E21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 4110001654228 Screw 1; -
2 4110001755020 Screw 1; -
3 4110002278006 Clamp 2; -
4 4110001755053 Block 1; -
5 4110003450020 Hose 1; -
6 4110000924084 Clamp 2; -
7 4110002289046 Hose 1; -
8 4110000054337 Sealing ring 5; -
9 4110001015035 Tube 1; -
10 4110000924183 Eye bolt 2; -
11 4110000924003 Sealing ring 1; -
12 4110000924150 Eye bolt 2; -
13 4110000556132 Sealing ring 4; -
14 4110001015039 Tube 1; -
15 4110000924185 Screw 1; -
16 4110000924184 Screw 2; -
17 4110001015036 Tube 1; -
18 4110001164013 Compressor 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
