Compressor Pipeline Group
/ Weichai WD615 (DH615Q1890)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

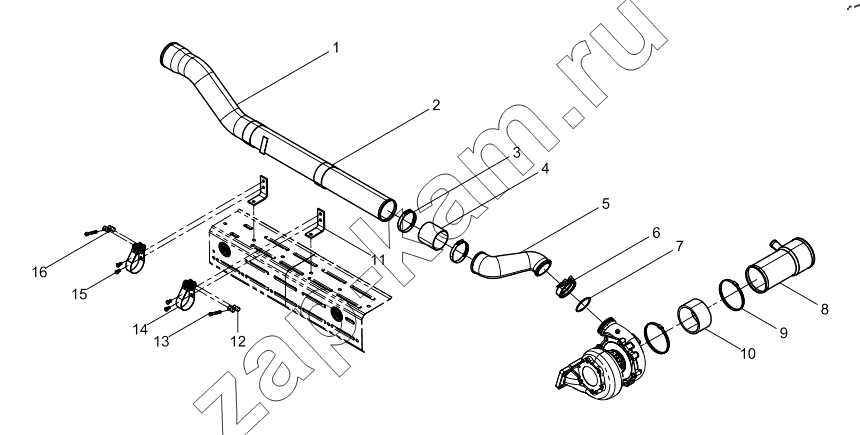

Схема/чертеж: Compressor Pipeline Group / Weichai WD615 (DH615Q1890)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 612600114653 Intercool Pipe Set 1; -
2 612600111719 Pipe Clip 2; -
3 612600112232 Clamp 2; -
4 612600111086 Air Connecting Rubber Pipe 1; -
5 612600111701 Connecting elbow 1; -
6 61560110226 Хомут стяжной 1; -
7 190320035 Уплотнительное кольцо 1; -
8 612600111600 Air intake pipe assembly 1; -
9 90003989315 Хомут стяжной 2; -
10 81560110220 Патрубок 1; -
11 612600114654 Intercooled pipe bracket 2; -
12 1700550013 Вкладыш-шайба хомута 2; -
13 90003862462 Винт 2; -
14 612600110317 Clamp 2; -
15 90011430040 Hexagon Flange Bolt 4; -
16 209190017 Вкладыш-гайка хомута 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
