Turbocharger Oil pipe Group
/ Weichai WD615 (DH615Q1890)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

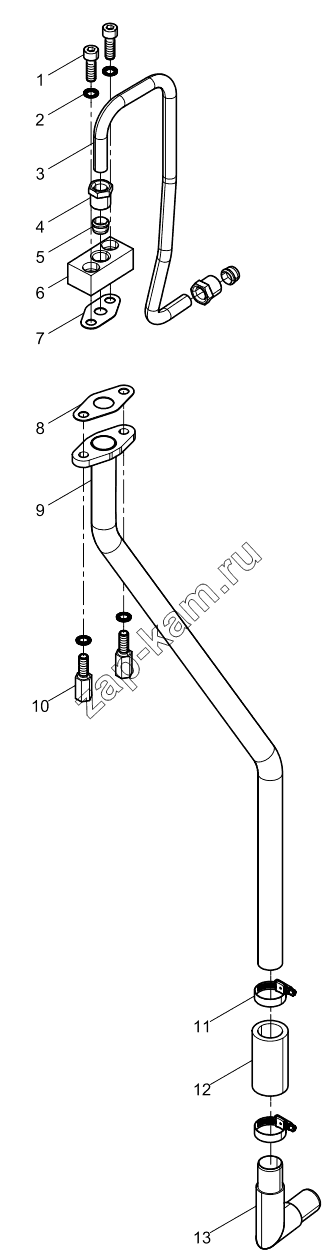

Схема/чертеж: Turbocharger Oil pipe Group / Weichai WD615 (DH615Q1890)
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 90003862428 Винт 2; -
2 188250083 Шайба 4; -
3 612600111050 Oil inlet pipe for turbocharger 1; -
4 90003559513 Гайка 2; -
5 90003559563 Вкладыш уплотнительный 2; -
6 81560110152 Фланец 1; -
7 612600114275 Fuel inlet pipe gasket 1; -
8 61260110048 Шайба фланца возвратной трубы 1; -
9 612600111051 Oil return pipe for turbocharger 1; -
10 61460070014 Болт 2; -
11 90003989301 Хомут шланга 2; -
12 612600112716 Oil return hose of turbocharger 1; -
13 612600070097 Масляная трубка-отвод 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
