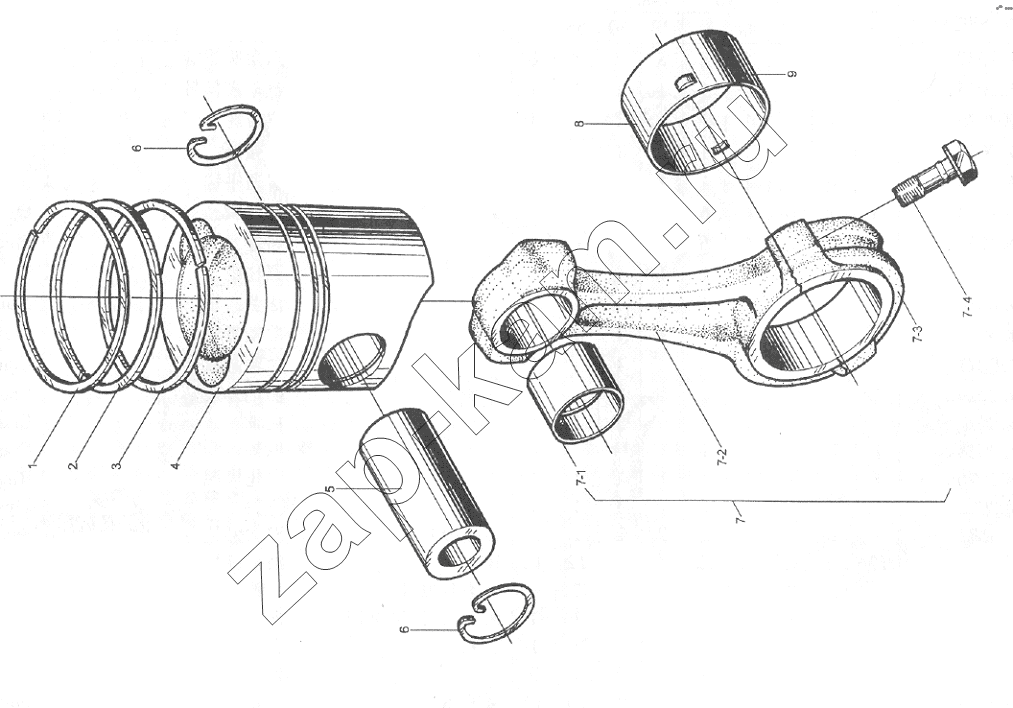

Поршень в сборе
/ Weichai WD615 (Евро 2)
1
2
3
4
4
5
6
6
7
7-1
7-2
7-3
7-4
8
9
| Поз. | Артикул | Название детали | 30 | 31 | 34 | 38 | 44 | 46 | 50 | 56 | 58 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 61560030047 | Кольцо уплотнительное | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 2 | 61560030078 | Кольцо коническое | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 3 | 61560030045 | Кольцо маслосъёмное | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 4 | 612600030010 | Поршень | 6 | 6 | 6 | 6 | 6 | 6 | ||||
| 4 | 612600030011 | Поршень | 6 | 6 | 6 | |||||||
| 5 | 61560030013 | Палец поршневой | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 6 | 81560030012 | Стопорное кольцо | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| 7 | 61500030009 | Шатун в сборе | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 7-1 | 61500030077 | Вкладыш шатуна | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 7-2 | 61500030008 | Шатун | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 7-3 | 61500030022 | Болт | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 7-4 | 81500030023 | Основание шатуна | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| 8 | 612600030020 | Вкладыш верхний | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 9 | 61560030033 | Вкладыш нижний | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
