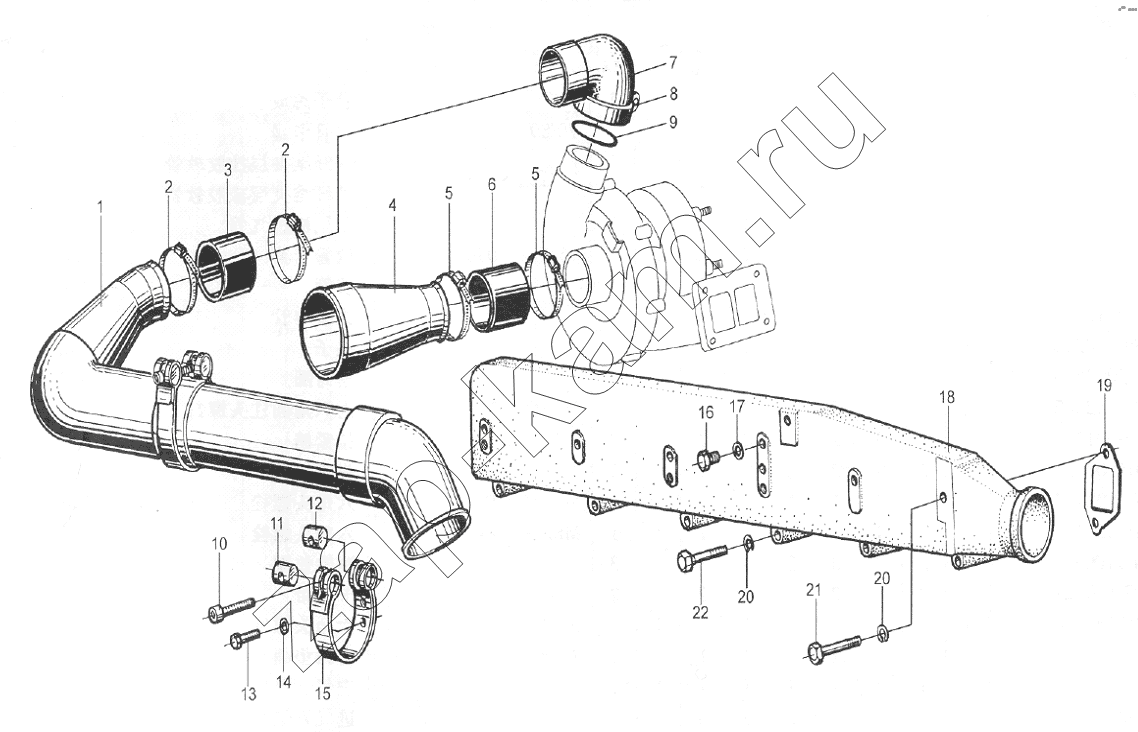

Воздухопровод компрессора
/ Weichai WD615 (Евро 2)
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
| Поз. | Артикул | Название детали | 30 | 31 | 34 | 38 | 44 | 46 | 50 | 56 | 58 | Цена | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 61560110051B | Воздухопровод в сборе | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | 90003989312 | Хомут стяжной | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 3 | 612600110824 | Патрубок | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 3 | 612600111543 | Патрубок | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | 612600110874 | Раструб | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 90003989315 | Хомут стяжной | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 6 | 81560110220 | Патрубок | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 7 | 61560110165 | Патрубок | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 61560110226 | Хомут стяжной | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 9 | 190320035 | Уплотнительное кольцо | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 90003862462 | Винт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 11 | 209190017 | Вкладыш-гайка хомута | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 12 | 1700550013 | Вкладыш-шайба хомута | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 13 | 90003802415 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | 90003802411 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 609E110036 | Шайба | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | - | |
| 15 | 61560110021 | Хомут стяжной | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 16 | 90003962014 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 90003098010 | Шайба уплотнительная | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 18 | 61560110131 | Коллектор воздушный | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 19 | 61500110024 | Коллектор воздушный | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | - | |
| 20 | 90003932023 | Шайба пружинная | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | - | |
| 21 | 614110064 | Болт | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 21 | 90003800497 | Болт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 22 | 90003800465 | Болт | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
