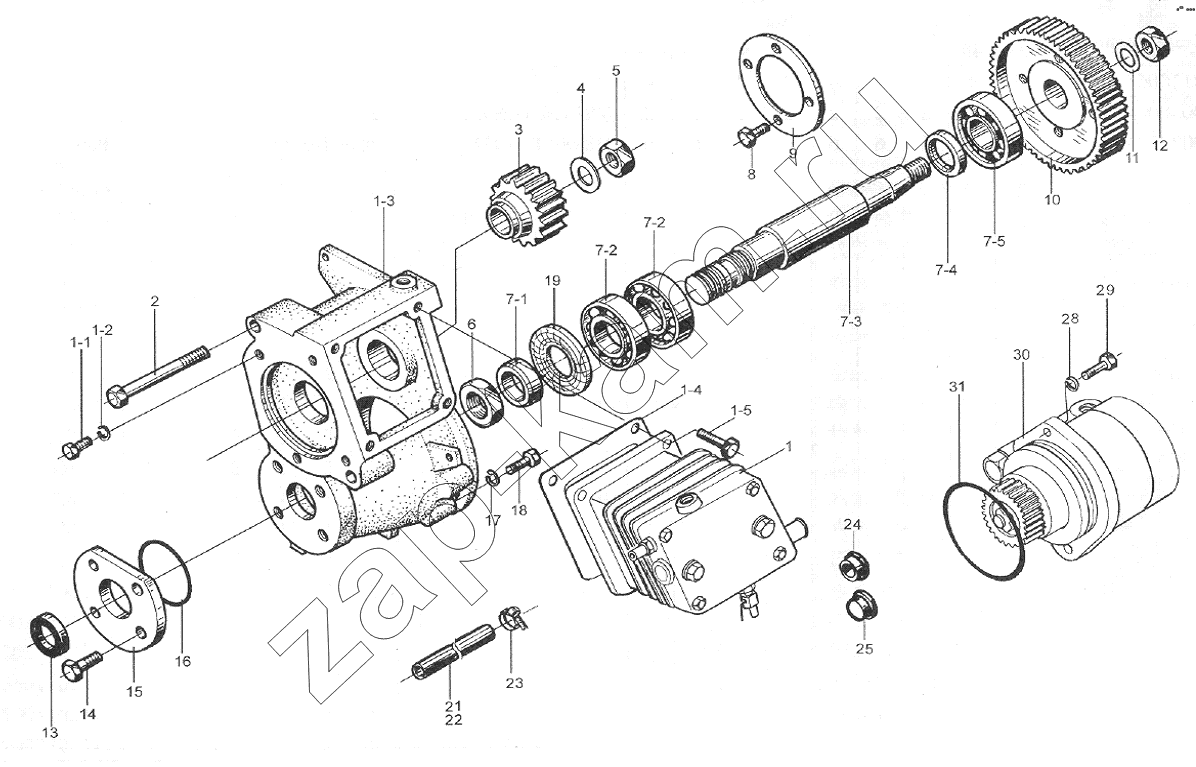

Воздушный компрессор
/ Weichai WD615 (Евро 2)
1
1-1
1-2
1-3
1-4
1-5
2
2
3
4
5
6
7-1
7-2
7-2
7-3
7-4
7-5
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
28
29
30
31
| Поз. | Артикул | Название детали | 30 | 31 | 34 | 38 | 44 | 46 | 50 | 56 | 58 | Цена | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | AZ1560130070 | Воздушный компрессор | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 1-1 | 90003802411 | Болт | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 1-2 | 90003930261 | Шайба | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 1-3 | AZ1560130063 | Корпус | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 1-4 | 61500130080 | Прокладка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 1-5 | 90003802438 | Болт | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 2 | 90003802561 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | 90003800569 | Болт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 3 | 61560130012 | Шестерня компрессора | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | 609070161 | Шайба прижимная | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 612600130001 | Гайка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 6 | 612600130046 | Гайка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 7 | 612600130124 | Приводной вал в сборе | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 7-1 | 612600130047 | Втулка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 7-2 | 61500080158 | Подшипник | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 7-3 | 612600130122 | Приводной вал | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 7-4 | 612600130123 | Втулка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 7-5 | 90003320154 | Подшипник | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 90003802432 | Болт | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 9 | 61500080165 | Пластина | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | AZ1560130064 | Шестерня | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 409020045 | Шайба | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 12 | 612600130001 | Гайка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | 90003070092 | Сальник | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 90003802415 | Болт | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 15 | 61500130097 | Картридж сальника | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 16 | 192320002 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 90003932023 | Шайба пружинная | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | - | |
| 18 | 90003802419 | Винт (под угольник) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | - | |
| 19 | 612600130073 | Уплотнитель | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 90003098014 | Шайба уплотнительная | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 612600130025 | Трубка резиновая | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | 612600130027 | Трубка резиновая | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 23 | 90003989336 | Хомут стяжной | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 24 | B29114 | Крышка | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 25 | B29112 | Крышка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 26 | 90003800035 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 27 | 90003800458 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 90003932023 | Шайба пружинная | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 29 | 90003802438 | Болт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 30 | 61500130037 | Насос гидравлический | - | ||||||||||
| 31 | 81500130068 | Кольцо уплотнительное | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
