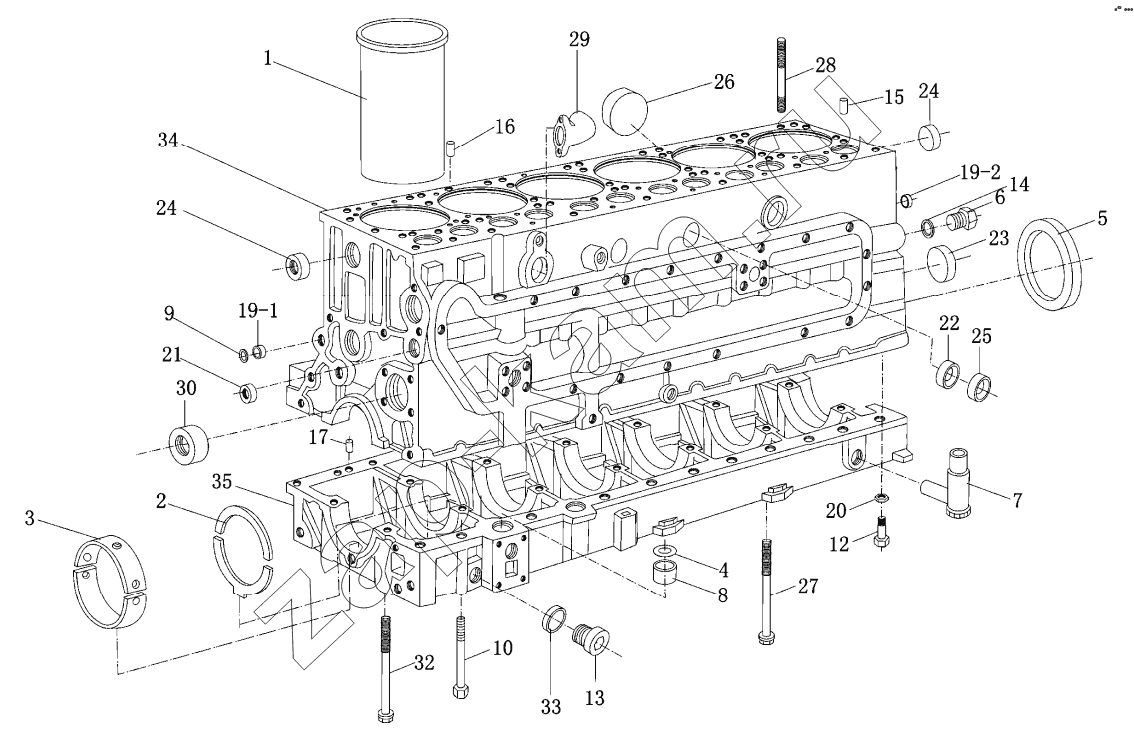

Корпус цилиндра
/ Weichai WD615 (Евро 3)
1
2
3
4
5
5
6
7
7
7
8
9
10
12
13
14
15
16
19-1
19-2
20
21
22
23
24
24
25
26
27
28
29
30
32
33
34
35
| Поз. | Артикул | Название детали | WD615-28 | WD615-29 | WD615-31A | WD615-36 | WD615-36A | WD615-T1-3A | Цена | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 61500010344 | Гильза цилиндра | 6 | 6 | 6 | 6 | 6 | 6 | - | |
| 2 | 81500010125 | Уплотнительная шайба (компл.) | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 3 | 81500010046 | Вкладыш коренной (компл.) | 7 | 7 | 7 | 7 | 7 | 7 | - | |
| 4 | 81400010032 | Кольцо прокладочное | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 5 | 90003074487 | Задний сальник | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 612600010817 | Задний сальник | 1 | - | ||||||
| 6 | 61460070011 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 7 | 612600070097 | Масляная трубка-отвод | l | l | l | - | ||||
| 7 | 612600070083 | Возвратная изогнута труба | 1 | 1 | - | |||||
| 7 | 612600070107 | Возвратная изогнута труба | 1 | - | ||||||
| 8 | 614010120 | Обсадная труба | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 9 | 407010046 | Уплотняющая шайба | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 90003802493 | Болт | 2 | 2 | 2 | 2 | 2 | 2 | - | |
| 11 | 90003862428 | Винт | 22 | 22 | 22 | 22 | 22 | 22 | - | |
| 12 | 90003962050 | Пробка | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | 90003098086 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | - | ||
| 14 | 90003901604 | Вкладыш цилиндрический | 6 | 6 | 6 | 6 | 6 | 6 | - | |
| 15 | 90003909626 | Вкладыш | 6 | 6 | 6 | 6 | 6 | 6 | - | |
| 16 | 90003901604A | Вкладыш цилиндрический | 3 | 3 | 3 | 3 | 3 | 3 | - | |
| 19-1 | 90003989480 | Пробка чашеобразная | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 19-2 | 90003984080 | Чашеобразная пробка | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 188250083 | Шайба | 22 | 22 | 22 | 22 | 22 | 22 | - | |
| 21 | 90003989204 | Пробка чашеобразная | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | 90003989289 | Пробка чашеобразная | 3 | 4 | 4 | 4 | 4 | 4 | - | |
| 23 | 90003989288 | Пробка чашеобразная | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 90003982121 | Пробка чашеобразная | 4 | 4 | 4 | 4 | 4 | 4 | - | |
| 25 | 90003989215 | Заглушка | 3 | 3 | 3 | 3 | 3 | 3 | - | |
| 26 | 90003989210 | Пробка чашеобразная | 6 | 6 | 6 | 6 | 6 | 6 | - | |
| 27 | 614010217 | Болт | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 6150001185 | Болт крышки цилиндра | 21 | 21 | 21 | 21 | 21 | 21 | - | |
| 29 | 614010279 | Газоотводный патрубок | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 30 | 61560010029 | Втулка распредвала | 7 | 7 | 7 | 7 | 7 | 7 | - | |
| 32 | 614010114 | Болт | 13 | 13 | 13 | 13 | 13 | 13 | - | |
| 33 | 90003098086 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 34 | 61560010095 | Корпус цилиндра | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| 35 | 61560010109 | Коробка коленчатого вала | 1 | 1 | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
