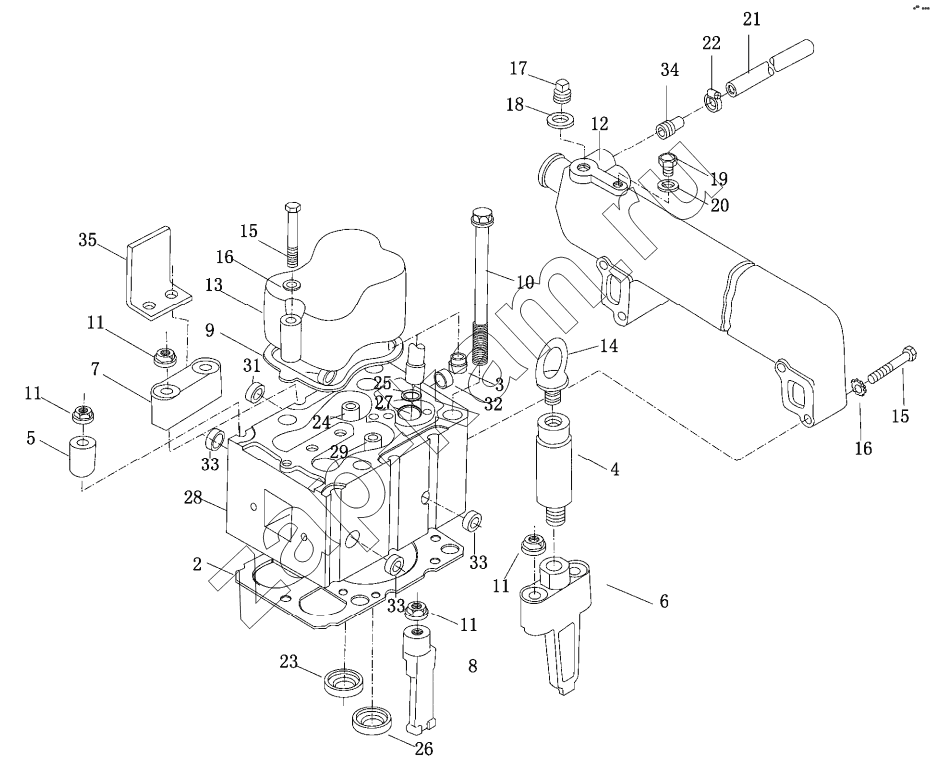

Крышка цилиндра в сборе
/ Weichai WD615 (Евро 3)
1
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
12
13
14
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
33
33
33
34
35
| Поз. | Артикул | Название детали | WD615-28 | WD615-29 | WD615-31A | WD615-36 | WD615-36A | WD615-T1-3A | |
|---|---|---|---|---|---|---|---|---|---|
| 61000040030 | 61000040030 | Соединительная труба | 1 | 1 | |||||
| 612600040167 | 612600040167 | Колпачок крышки цилиндра в сборе | 6 | ||||||
| 612600040067 | 612600040067 | Крышка пробки | 1 | 1 | |||||
| 612600040016 | 612600040016 | Резьбовая пробка | 1 | 1 | 1 | 1 | |||
| 1 | 612600040168 | Крышка цилиндра | 6 | ||||||
| 1 | 612600040244 | Крышка цилиндра | 6 | 6 | 6 | 6 | 6 | ||
| 2 | 61500040049 | Прокладка | 6 | 6 | 6 | 6 | 6 | 6 | |
| 3 | 61500040039 | Уплотняющая гильза стержня клапана | 12 | 12 | 12 | 12 | 12 | 12 | |
| 4 | 612600040020 | Соединительный блок подъемного кольца | 1 | 1 | 1 | 1 | 1 | 1 | |
| 5 | 61200040023 | Втулка прижимная | 5 | 5 | 5 | 5 | 5 | 5 | |
| 6 | 61500040012 | Кронштейн | 2 | 2 | 2 | 2 | 2 | 2 | |
| 7 | 61500040009 | Блок прижимной | 5 | 5 | 5 | 5 | 5 | 5 | |
| 8 | 61200040027 | Кронштейн | 2 | 2 | 2 | 2 | 2 | 2 | |
| 9 | 614040021 | Прокладка | 6 | 6 | 6 | 6 | 6 | 6 | |
| 10 | 61500040023 | Болт основной | 24 | 24 | 24 | 24 | 24 | 24 | |
| 11 | 61200040034 | Гайка прижимная | 21 | 21 | 21 | 21 | 21 | 21 | |
| 12 | 615G00040102A | Нагнетательный патрубок | 1 | 1 | |||||
| 12 | 612600040188 | Нагнетательный патрубок | 1 | ||||||
| 12 | 612600040062 | Нагнетательный патрубок | 1 | ||||||
| 12 | 612600040011 | Нагнетательный патрубок | 1 | ||||||
| 12 | 612600040015 | Нагнетательный патрубок | 1 | ||||||
| 13 | 614040065 | Кожух головки | 6 | 6 | 6 | 6 | 6 | 6 | |
| 14 | 614010388 | Винт | 2 | 2 | 2 | 2 | 2 | 2 | |
| 15 | 90003800466 | Болт | 24 | 24 | 24 | 24 | 24 | 24 | |
| 16 | 90003932023 | Шайба пружинная | 24 | 23 | 24 | 24 | 24 | 24 | |
| 17 | 612600040016 | Резьбовая пробка | 1 | ||||||
| 17 | 612600040016 | Резьбовая пробка | 1 | 1 | |||||
| 17 | 615T5040001 | Резьбовая пробка | 1 | 1 | |||||
| 17 | 90003962030 | Шестиугольный головочный болт | 1 | 1 | |||||
| 18 | 90003098020 | Уплотняющая шайба | 1 | 1 | |||||
| 19 | 90003962014 | Болт | 1 | 1 | 1 | 1 | 1 | ||
| 20 | 90003098010 | Шайба уплотнительная | 1 | 1 | 1 | 1 | 1 | ||
| 21 | AZ1500040004 | Резиновый рукав с волокнистым промежуточным слоем | 1 | ||||||
| 22 | 90003989340 | Хомут стяжной | 1 | ||||||
| 23 | 61560040057 | Сальник впускного клапана | 6 | 6 | 6 | 6 | 6 | 6 | |
| 24 | 612600040113 | Втулка клапана | 12 | 12 | 12 | 12 | 12 | 12 | |
| 25 | 406060010 | Уплотнительное кольцо | 6 | 6 | 6 | 6 | 6 | 6 | |
| 26 | 81560040037 | Сальник выпускного клапана | 6 | 6 | 6 | 6 | 6 | 6 | |
| 27 | 612600040099 | Втулка масляного впрыска | 6 | 6 | 6 | 6 | 6 | 6 | |
| 28 | 612600040244 | Крышка цилиндра | 6 | 6 | 6 | 6 | 6 | ||
| 29 | 61500040014 | Втулка клапана | 6 | 6 | 6 | 6 | 6 | 6 | |
| 30 | 90003989277 | Заглушка чашеобразная | 6 | 6 | 6 | 6 | 6 | 6 | |
| 31 | 90003989721 | Заглушка чашеобразная | 6 | 6 | 6 | 6 | 6 | 6 | |
| 32 | 90003989725 | Заглушка чашеобразная | 6 | 6 | 6 | 6 | 6 | 6 | |
| 33 | 90003989294 | Заглушка чашеобразная | 6 | 6 | 6 | 6 | 6 | 6 | |
| 34 | 90017010003 | Конусная резьбовая пробка с квадратной головкой | 1 | 1 | |||||
| 35 | 615G00040014 | Резьбовая пробка | 1 | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
