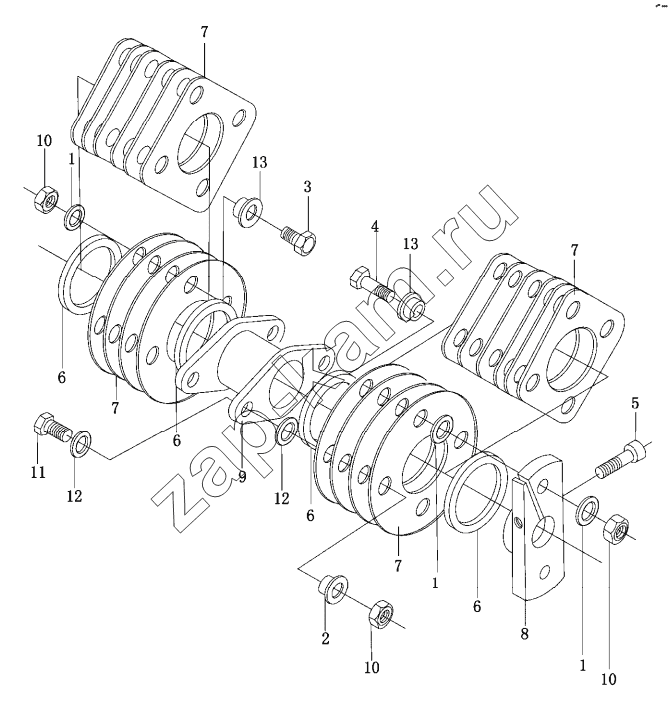

Муфта в сборе
/ Weichai WD615 (Евро 3)
1
1
1
2
3
4
5
6
6
6
6
7
7
7
7
8
9
10
10
11
11
11
12
12
13
13
| Поз. | Артикул | Название детали | WD615-28 | WD615-29 | WD615-31A | WD615-36 | WD615-36A | WD615-T1-3A | |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 614080122 | Шайба | 8 | 8 | 8 | 8 | 8 | 8 | |
| 2 | 81560080026 | Гильза | 4 | 4 | 4 | 4 | 4 | 4 | |
| 3 | 90003802513 | Шестиугольный головочный болт | 2 | 2 | 2 | 2 | 2 | 2 | |
| 4 | 90003802536 | Шестиугольный головочный болт | 2 | 2 | 2 | 2 | 2 | 2 | |
| 5 | AZ1500080001 | Шестиугольный головочный болт | 1 | 1 | 1 | 1 | 1 | 1 | |
| 6 | 61560080062 | Резиновое кольцо | 4 | 4 | 4 | 4 | 4 | 4 | |
| 7 | 614080123 | Упругая соединительная пластинка | 8 | 8 | 8 | 8 | 8 | 8 | |
| 8 | 61500080111 | Пластинка регулировки угла | 1 | 1 | 1 | 1 | 1 | 1 | |
| 9 | 61560080146 | Блок фланца муфты | 1 | 1 | 1 | 1 | 1 | 1 | |
| 10 | 90003871308 | Шестигранная гайка типа 1 | 8 | 8 | 8 | 8 | 8 | 8 | |
| 11 | 90003802544 | Болт с шестигранной головкой | 4 | 4 | 4 | 4 | 4 | 4 | |
| 12 | 90003930271 | Шайба | 4 | 4 | 4 | 4 | 4 | 4 | |
| 13 | 614080120 | Гильза | 4 | 4 | 4 | 4 | 4 | 4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
