Вентилятор и шкив
/ Weichai WD615 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

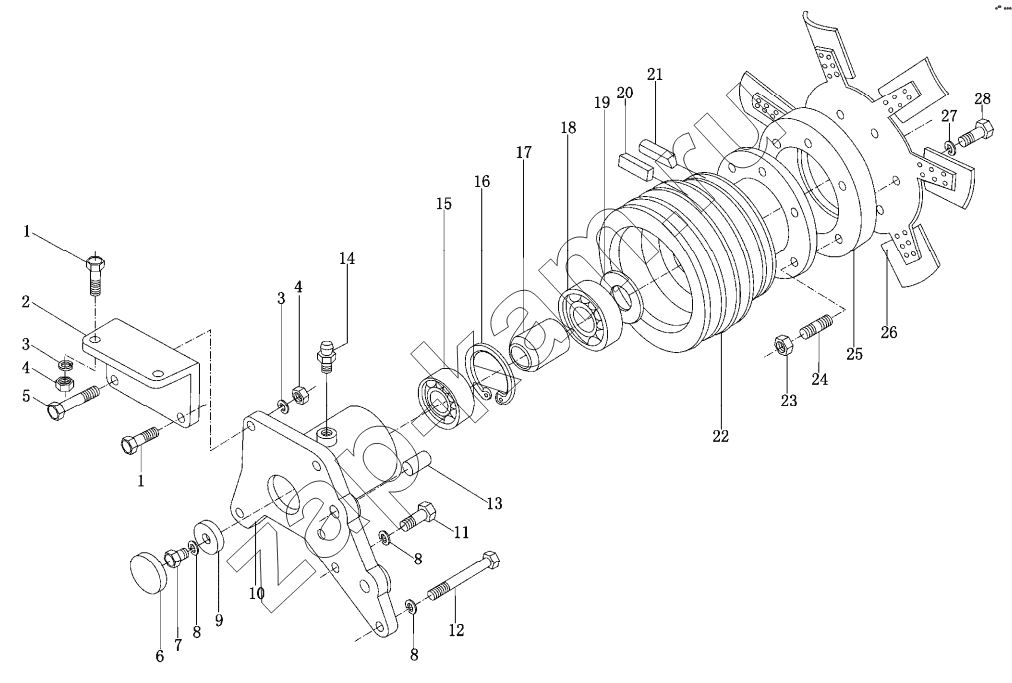

Схема/чертеж: Вентилятор и шкив / Weichai WD615 (Евро 3)
1
1
2
2
3
3
4
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
25
26
26
27
28
Поз. Артикул Название детали WD615-31AWD615-36WD615-36AWD615-T1-3A Цена
90003802415 90003802415 Болт 66 -
90003931102 90003931102 Пружинная шайба 66 -
612600060121 612600060121 Пластмассовый вентилятор 11 -
61260010048 61260010048 Клиновидный ремень 2 -
1 90003802532 Болт 3333 -
2 615C00100011A Пластина опорной рамы 111 -
2 615T1-3100011 Пластина опорной рамы 1 -
3 90003931122 Шайба 4444 -
4 90003871305 Гайка 2222 -
5 90003802549 Болт 1111 -
6 615C00100013 Крышка пробки 1111 -
7 90003802549 Болт 1111 -
8 90003932024 Шайба пружинная 555 -
9 612600060346 Нажимная пластина 1111 -
10 612600010091 Опорная стойка вентилятора 1 -
10 612600100075 Опорная стойка вентилятора 111 -
11 90003802527 Болт 3333 -
12 90003802576 Болт 1111 -
13 90003901507 Вкладыш 111 -
14 90018010001 Маслозащитное кольцо 1111 -
15 90016090003 Подшипник 1111 -
16 90003934310 Стопорное кольцо 1111 -
17 612600100036 Распорная втулка 111 -
18 90016090003 Подшипник 1111 -
19 612600100042 Защитное кольцо 111 -
20 612600100069 Многоклиновый ремень автомобиля 111 -
21 612600060070 Многоклиновый ремень автомобиля 111 -
22 612600100080 Шкив 111 -
22 612600100093 Шкив 1 -
22 612600090186 Шкив 1 -
23 90003888451 Гайка 666 -
24 90003813434 Шпилька 666 -
25 615G00100007 Соединительный диск вентилятора 1 -
25 612600060124 Соединительный диск вентилятора 11 -
26 612600100008 Вентилятор 1 -
26 612600100050 Вентилятор 1 -
27 90003931122 Шайба 6 -
28 90003802527 Болт 6 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
