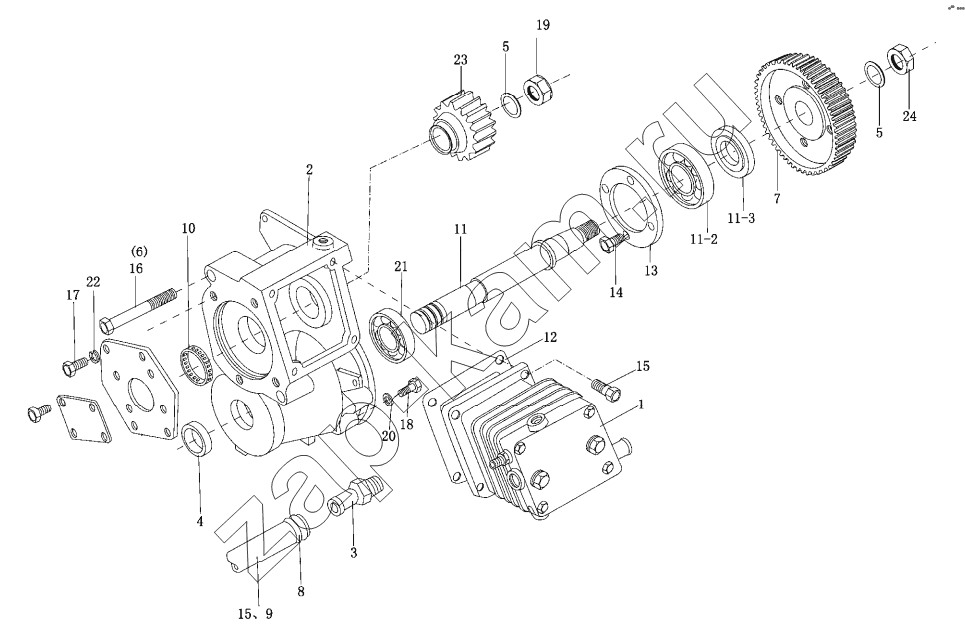

Воздушный компрессор в сборе
/ Weichai WD615 (Евро 3)
1
2
3
4
5
5
6
7
8
9
10
11
11-1
11-2
11-3
12
13
14
15
16
17
17
18
19
20
21
22
23
24
| Поз. | Артикул | Название детали | WD615-28 | WD615-29 | WD615-31A | WD615-36 | WD615-36A | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 612600130043 | Одноцилиндровый воздушный компрессор водяного охлаждения | 1 | 1 | 1 | 1 | - | ||
| 612600130043A | 612600130043A | Одноцилиндровый воздушный компрессор водяного охлаждения и малого рабочего объема | 1 | - | |||||
| 2 | Картер | Картер воздушного компрессора в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 3 | 612600130026 | Соединение водяной трубы воздушного компрессора водяного охлаждения и малого рабочего объема | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | 90003070092 | Сальник | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 609070161 | Шайба прижимная | 2 | 2 | 2 | 2 | 2 | - | |
| 6 | 90003802561 | Болт | 1 | 1 | 1 | 1 | 1 | - | |
| 7 | AZ1560130064 | Шестерня | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 90003989336 | Хомут стяжной | 4 | 4 | 4 | 4 | 4 | - | |
| 9 | 612600130025 | Трубка резиновая | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | Подшипник | Подшипник | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 61500080167 | Приводной вал в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 11-1 | Приводной вал | Приводной вал | 1 | 1 | 1 | 1 | 1 | - | |
| 11-2 | Подшипник | Подшипник | 1 | 1 | 1 | 1 | 1 | - | |
| 11-3 | Нажимная колодка | Нажимная колодка | 1 | 1 | 1 | 1 | 1 | - | |
| 12 | Шайба | Шайба | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | 61500080165 | Пластина | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 90003802432 | Болт | 4 | 4 | 4 | 4 | 4 | - | |
| 15 | 612600130028 | Резиновый рукав с волокнистым промежуточным слоем | 1 | 1 | 1 | 1 | 1 | - | |
| 16 | 90003800569 | Болт | 2 | 2 | 2 | 2 | 2 | - | |
| 17 | 90003802415 | Болт | 4 | 4 | 4 | 4 | 4 | - | |
| 18 | 90003802419 | Винт (под угольник) | 7 | 7 | 7 | 7 | 7 | - | |
| 19 | 612600130001 | Гайка | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 90003932023 | Шайба пружинная | 7 | 7 | 7 | 7 | 7 | - | |
| 21 | 90003320046 | Цилиндрический роликовый подшипник | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | Шайба | Шайба | 4 | 4 | 4 | 4 | 4 | - | |
| 23 | 61560130012 | Шестерня компрессора | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 90003871578 | Шестигранная тонкая гайка | 1 | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
